申请日2021.09.02
公开日期2021.11.02
IPC分类C02F103/06;C02F3/28
摘要
本发明公开了一种厨余垃圾污水处理系统及方法，分为两个部分，一部分为处理机本体，另一部分为外置污水贮存箱，所述处理机本体用于存储依据处理工艺生成的过程产品；所述外置污水贮存箱，用于缓冲存储需要处理的污水；所述处理机本体内部分割为调节池、缺氧池、膜池、清水池、污泥池五个独立的容器池。本发明能够有效的处理水质和提高设备使用的稳定可靠性的。
权利要求
1.一种厨余垃圾污水处理系统，其特征在于，分为两个部分，一部分为处理机本体(7)，另一部分为外置污水贮存箱(1)，所述处理机本体用于存储依据处理工艺生成的过程产品；所述外置污水贮存箱(1)，用于缓冲存储需要处理的污水；
所述处理机本体内部分割为调节池(8)、缺氧池(16)、膜池(18)、清水池(27)、污泥池(29)五个独立的容器池。
2.根据权利要求1所述的一种厨余垃圾污水处理系统，其特征在于，所述污水贮存箱(1)外置，所述的污水贮存箱(1)右侧底部前端位置设置贮存箱排底口(3)，污水贮存箱(1)顶部设置贮存箱观测口(4)，污水贮存箱(1)左侧底部前端位置设置贮存箱液位检测元件(5)，污水贮存箱(1)左侧底部前端位置设置贮存箱出水口(6)；
所述贮存箱出水口(6)用管道连接处理机本体(7)外部最右侧下方后端设置的污水提升泵(9)，所述处理机本体(7)为矩形柱体结构，内部共分为五个独立空间部分，各部分间用管道进行连接，其中最右侧部分为调节池(8)，所述调节池(8)内部右侧上部位置配置调节池液位检测元件(10)，调节池(8)内部底部正中间位置配置调节池泵(11)，处理机本体(7)外部最右侧下方前端设置曝气风机(12)，通过气管连接至调节池(8)上方调节池曝气阀(13)，并再次通过管道连接至调节池(8)底部矩形调节池曝气盘(14)，调节池(8)顶部配置矩形调节池液位观测口(15)。
3.根据权利要求1所述的一种厨余垃圾污水处理系统，其特征在于，所述调节池(8)左侧为缺氧池(16)，调节池泵(11)通过管道连接至缺氧池(16)上部位置，缺氧池(16)顶部配置矩形缺氧池液位观测口(17)，调节池泵(11)通过管道连接至缺氧池(16)下部位置。
4.根据权利要求1所述的一种厨余垃圾污水处理系统，其特征在于，所述缺氧池(16)左侧为膜池(18)，膜池(18)外测中部位置配置膜池液位变送器(19)，膜池(18)外测右部位置配置处理机本体排底阀(20)，所述膜池(18)内部左侧前端位置配置膜池泵(21)，并由管道连接至膜池阀(22)，并进一步通过管道分别连接至膜池中部和污泥池(29)上部，所述缺氧池(16)底部正中位置设置矩形环路膜池曝气盘(23)，其前端通过管路连接至曝气风机(12)，所述缺氧池(16)中部位置配置过滤膜(25)，其下端通过管路连接至曝气风机(12)，过滤膜(25)上端右侧配置毛细管流量检测元件(24)，毛细管流量检测元件(24)通过管路连接至自吸泵(26)。
5.根据权利要求1所述的一种厨余垃圾污水处理系统，其特征在于，所述膜池(18)右侧前端为清水池(27)，清水池(20)顶部位置配置自吸泵(26)，所述自吸泵(26)通过管路连接至清水池(27)上部位置将清水存入清水池(27)。
6.根据权利要求1所述的一种厨余垃圾污水处理系统，其特征在于，所述膜池(18)左侧后端为污泥池(29)，污泥池(29)底部左侧配置污泥池泵(30)。
7.根据权利要求1所述的一种厨余垃圾污水处理系统，其特征在于，所述处理机本体(7)最左侧外部配置维修楼梯(31)，处理机本体(7)顶部配置安全护栏(32)。
8.基于权利要求1-7所述的一种厨余垃圾污水处理系统的控制方法，包括以下步骤；
厨余污水从外部不断进入贮存箱(1)，由PLC实时监控，当贮存箱液位检测元件(5)持续检测到液位高状态3秒时，进一步检测调节池液位检测元件(10)是否持续3秒不为液位高状态，若此时满足贮存池液位高且调节池液位不高的条件，则程序启动污水提升泵(9)，将污水由贮存箱(1)泵送至调节池(8)内，当且仅当贮存箱(1)液位不低且调节池液位不高时启动并保持提污水升泵(9)工作，至贮存箱(1)液位低或调节池液位高时停止提污水升泵(9)工作，当液位满足程序条件提升泵停止工作后，触发定时器在后续5min内禁止污水提升泵(9)再次启动，以实现防止电机频繁启动保护电机的目的；
污水在调节池(8)内停留时间设定为6小时，由PLC定时器进行时间控制，存储时间不到则对后续动作进行闭锁，当调节池液位满足条件时PLC程序进行倒计时操作，计时完成污水进行充分二次沉降后开启调节池泵(11)将污水注入缺氧池(16)，当计时结束或调节池液位检测元件(10)检测到调节池液位低信号后停止调节池泵(11)动作，在控制设计中使用变频器对调节池泵(11)进行驱动，PLC通过控制总线实时监控电机电流，并用检测值与设定的临界值做比较，若出现管路堵塞则电机电流值会升高，此时发出相应提示信息，提示需要对设备进行保养；当电流值大于最大设定值时及时切断电机运行对泵进行保护，同时发出报警切断前序处理执行；
缺氧池(16)是调节池的后工序，用于微生物对污水进行厌氧发酵，对污水内有机物进行深入分解，缺氧池内污水停留时间约为40分钟～2小时，通过前序调节池泵(11)送污水对水体进行置换，缺氧池液位高于出水口位置则直接流入膜池(18)；
膜池(18)处理由模拟量膜池液位变送器(19)、曝气风机(12)、膜池泵(21)、膜池阀(22)、自吸泵(26)结合PLC控制单元及HMI交互式控制单元共同组成；
首先，膜池液位变送器(19)将检测到的压力值，对应的输出电流模拟量信号，PLC程序将此数值对应装换为内部数据，并存入设定的PLC内部V地址，再通过HMI的边缘计算功能将转换后的数值与0－100％对应，以在界面中进行实际液位状态显示；
当膜池液位达到曝气风机开启设定值时曝气风机(12)开始按设定循环周期运行，若此时调节池液位为高状态，则膜池泵(21)开始按设定时间运行，同时膜池阀(22)切换至内循环模式与缺氧池(16)进行水体交换，此时通过人工添加处理剂，使得污水与处理剂充分融合处理，当膜池液位达自吸泵(26)开启设定值时自吸泵(26)开始运行，自吸泵(26)进水口通过毛细管路连接至膜池(18)内部的对应过滤膜(25)，出水口则接入清水池(27)；
自吸泵(26)工作时PLC通过安装于毛细管路中的毛细管流量检测元件(24)对毛细管路进行流量实时检测，并汇总得到总处理流量，PLC实时将总处理流量与使用清水为试验液体得出的抽取流量进行比较，随着过滤抽取清水总量的逐步增加，膜池(18)内污水的污浊浓度也会随之提升，进一步抽取的流量会减少，同时伴随着电机电流会增加；
当总抽取流量为清水抽取流量的90％-100％时，PLC不对自吸泵(26)变频器进行调节，维持额定频率；当总抽取流量为清水抽取流量的80％-90％时，PLC程序控制按每秒1％的提升量提高10％的变频器控制频率；当总抽取流量为清水抽取流量的70％-80％时，PLC程序控制提高20％的变频器控制频率，同时对低于70％抽取量的毛细管路在HMI界面上发出预警；进一步的当抽取流量为清水抽取流量的60％以下，或实时监控的电流值为额定电流的120％以上则PLC程序判定为抽取完成；
经过多次处理使用后膜池(18)内污水浊度会远高于正常状态，此时自吸泵(26)再次抽取式总抽出流量会大幅低于参照值且电机电流居高不下，此时PLC程序控制切换膜池阀(22)将膜池泵(21)管路与污泥池(29)导通，此时膜池泵(21)将残存于膜池内的高浓度污水泵送至污泥池(29)，当膜池液位变送器(19)检测到膜池液位低于5％时完成膜池清除工作；
污泥池(29)为本污水处理系统的最后工序，为存储最终过滤完成后剩余的污泥，本工序电气控制仅配置污泥泵(30)，并由人工参与进行电机启停控制完成简单的排污操作。
说明书
一种厨余垃圾污水处理系统及方法
技术领域
本发明属于污水处理技术领域，特别涉及一种厨余垃圾污水处理系统及方法。
背景技术
厨余垃圾微生物分解后不可避免的会产生厨余垃圾污水，传统的污水处理方案为将污水直接排入城市污水管网，由污水处理工厂统一处理，但厨余垃圾微生物分解处理后再配置厨余垃圾污水处理系统可将前序处理产生的污水进行进一步净化，对环境做进一步的保护。[1]
传统厨余垃圾污水处理自动化程度低，需要大量的人工参与，且难以达到对污水充分处理的目的。厨余垃圾污水处理系统成功解决了波动水位监测困难、污水泵送管路堵塞监控及净化抽取量化控制的难题，实现了污水处理的控制系统集成，大幅提高了设备的稳定可靠性及自动化智能化程度。
发明内容
为了克服以上技术问题，本发明的目的在于提供一种厨余垃圾污水处理系统及方法，依据最终用户使用方式及环境的不同，集成式餐厨垃圾污水处理系统可独立使用也可以配合餐厨垃圾微生物处理机使用，使得设备总体控制在设计时就具有功能及控制的独立性，必须配置独立的控制系统对各检测原件及动作部件进行控制，同时设备还需具有初步的智能化功能对处理前后水质数据进行分析比较，进一步自动调整处理工艺配方，以达到处理水质最优化和提高设备使用的稳定可靠性的目的。
为了实现上述目的，本发明采用的技术方案是：

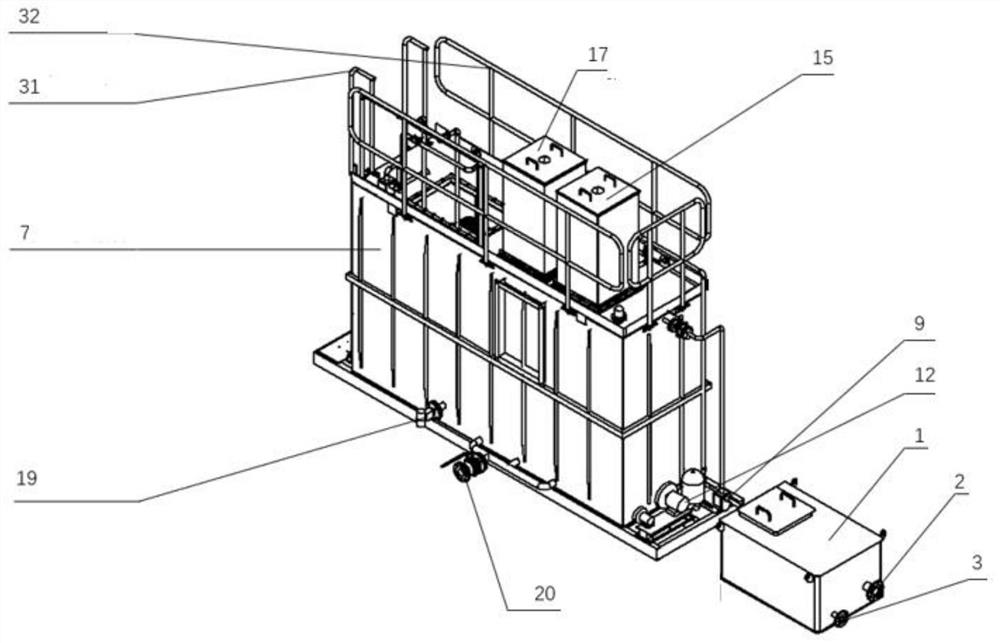

一种厨余垃圾污水处理系统，包括两个部分，一部分为处理机本体7，另一部分为外置污水贮存箱1，所述处理机本体用于存储依据处理工艺生成的过程产品；所述外置污水贮存箱1，用于缓冲存储需要处理的污水(若实际污水源与污水处理设备间落差高度达到500mm及以上则可省略此配置。)；
所述处理机本体内部分割为调节池8、缺氧池16、膜池18、清水池27、污泥池29五个独立的容器池。
所述污水贮存箱1外置，所述的污水贮存箱1右侧底部前端位置设置贮存箱排底口3，污水贮存箱1顶部设置贮存箱观测口4，污水贮存箱1左侧底部前端位置设置贮存箱液位检测元件5，污水贮存箱1左侧底部前端位置设置贮存箱出水口6；
所述贮存箱出水口6用管道连接处理机本体7外部最右侧下方后端设置的污水提升泵9，所述处理机本体7为矩形柱体结构，内部共分为五个独立空间部分，各部分间用管道进行连接，其中最右侧部分为调节池8，所述调节池8内部右侧上部位置配置调节池液位检测元件10，调节池8内部底部正中间位置配置调节池泵11，处理机本体7外部最右侧下方前端设置曝气风机12，通过气管连接至调节池8上方调节池曝气阀13，并再次通过管道连接至调节池8底部矩形调节池曝气盘14，调节池8顶部配置矩形调节池液位观测口15。
所述调节池8左侧为缺氧池16，调节池泵11通过管道连接至缺氧池16上部位置，缺氧池16顶部配置矩形缺氧池液位观测口17，调节池泵11通过管道连接至缺氧池16下部位置。
所述缺氧池16左侧为膜池18，膜池18外测中部位置配置膜池液位变送器19，膜池18外测右部位置配置处理机本体排底阀20，所述膜池18内部左侧前端位置配置膜池泵21，并由管道连接至膜池阀22，并进一步通过管道分别连接至膜池中部和污泥池29上部，所述缺氧池16底部正中位置设置矩形环路膜池曝气盘23，其前端通过管路连接至曝气风机12，所述缺氧池16中部位置配置过滤膜25，其下端通过管路连接至曝气风机12，过滤膜25上端右侧配置毛细管流量检测元件24，毛细管流量检测元件24通过管路连接至自吸泵26。
所述膜池18右侧前端为清水池27，清水池20顶部位置配置自吸泵26，所述自吸泵26通过管路连接至清水池27上部位置将清水存入清水池27；
所述膜池18左侧后端为污泥池29，污泥池29底部左侧配置污泥池泵30。
所述处理机本体7最左侧外部配置维修楼梯31，处理机本体7顶部配置安全护栏32。
一种厨余垃圾污水处理系统的控制方法，包括以下步骤；
厨余污水从外部不断进入贮存箱1，由PLC实时监控，当贮存箱液位检测元件5持续检测到液位高状态3秒时，进一步检测调节池液位检测元件10是否持续3秒不为液位高状态，若此时满足贮存池液位高且调节池液位不高的条件，则程序启动污水提升泵9，将污水由贮存箱1泵送至调节池8内，当且仅当贮存箱1液位不低且调节池液位不高时启动并保持提污水升泵9工作，至贮存箱1液位低或调节池液位高时停止提污水升泵9工作，当液位满足程序条件提升泵停止工作后，触发定时器在后续5min内禁止污水提升泵9再次启动，以实现防止电机频繁启动保护电机的目的；
污水在调节池8内停留时间设定为6小时，由PLC定时器进行时间控制，存储时间不到则对后续动作进行闭锁，当调节池液位满足条件时PLC程序进行倒计时操作，计时完成污水进行充分二次沉降后开启调节池泵11将污水注入缺氧池16，当计时结束或调节池液位检测元件10检测到调节池液位低信号后停止调节池泵11动作。在控制设计中使用变频器对调节池泵11进行驱动，PLC通过控制总线实时监控电机电流，并用检测值与设定的临界值做比较，若出现管路堵塞则电机电流值会升高，此时发出相应提示信息，提示需要对设备进行保养；当电流值大于最大设定值时及时切断电机运行对泵进行保护，同时发出报警切断前序处理执行；
缺氧池16是调节池的后工序，用于微生物对污水进行厌氧发酵，对污水内有机物进行深入分解，缺氧池内污水停留时间约为40分钟～2小时，通过前序调节池泵11送污水对水体进行置换，缺氧池液位高于出水口位置则直接流入膜池18；
膜池18处理作为污水处理的核心工序，由模拟量膜池液位变送器19、曝气风机12、膜池泵21、膜池阀22、自吸泵26等结合PLC控制单元及HMI交互式控制单元共同组成；
首先，膜池液位变送器19将检测到的压力值，对应的输出电流模拟量信号，PLC程序将此数值对应装换为内部数据，并存入设定的PLC内部V地址，再通过HMI的边缘计算功能将转换后的数值与0－100％对应，以在界面中进行实际液位状态显示；
当膜池液位达到曝气风机开启设定值时曝气风机12开始按设定循环周期运行，若此时调节池液位为高状态，则膜池泵21开始按设定时间运行，同时膜池阀22切换至内循环模式与缺氧池16进行水体交换，此时通过人工添加处理剂，使得污水与处理剂充分融合处理，当膜池液位达自吸泵26开启设定值时自吸泵26开始运行，自吸泵26进水口通过毛细管路连接至膜池18内部的对应过滤膜25，出水口则接入清水池27；
自吸泵26工作时PLC通过安装于毛细管路中的毛细管流量检测元件24对毛细管路进行流量实时检测，并汇总得到总处理流量，PLC实时将总处理流量与使用清水为试验液体得出的抽取流量进行比较，随着过滤抽取清水总量的逐步增加，膜池18内污水的污浊浓度也会随之提升，进一步抽取的流量会减少，同时伴随着电机电流会增加；
当总抽取流量为清水抽取流量的90％-100％时，PLC不对自吸泵26变频器进行调节，维持额定频率；当总抽取流量为清水抽取流量的80％-90％时，PLC程序控制按每秒1％的提升量提高10％的变频器控制频率；当总抽取流量为清水抽取流量的70％-80％时，PLC程序控制提高20％的变频器控制频率，同时对低于70％抽取量的毛细管路在HMI界面上发出预警；进一步的当抽取流量为清水抽取流量的60％以下，或实时监控的电流值为额定电流的120％以上则PLC程序判定为抽取完成，这样的以流量及电机电流为依据间接检测污水浊度的双回路检测方式使得在机污水浊度检测的工程实施成为可能，成功简化了污水处理工艺；
经过多次处理使用后膜池18内污水浊度会远高于正常状态，此时自吸泵26再次抽取式总抽出流量会大幅低于参照值且电机电流居高不下，此时PLC程序控制切换膜池阀22将膜池泵21管路与污泥池29导通，此时膜池泵21将残存于膜池内的高浓度污水泵送至污泥池29，当膜池液位变送器19检测到膜池液位低于5％时完成膜池清除工作；
污泥池29为本污水处理系统的最后工序，为存储最终过滤完成后剩余的污泥，本工序电气控制仅配置污泥泵30，并由人工参与进行电机启停控制完成简单的排污操作。
本发明的有益效果。
本发明依据最终用户使用方式及环境的不同，集成式餐厨垃圾污水处理系统可独立使用也可以配合餐厨垃圾微生物处理机使用，使得设备总体控制在设计时就具有功能及控制的独立性，必须配置独立的控制系统对各检测原件及动作部件进行控制，同时设备还需具有初步的智能化功能对处理前后水质数据进行分析比较，进一步自动调整处理工艺配方，以达到处理水质最优化和提高设备使用的稳定可靠性的目的。
餐厨垃圾污水处理系统使用实时电流监控技术、双回路间接控制技术、数据输入迟滞滤波等先进控制技术对各功能部件进行系统协调控制解决了传统餐厨垃圾污水处理设备的控制难题，辅助以HMI界面监控及操作完成设备控制，大幅提升了设备的自动化、智能化程度，是PLC、HMI、变频驱动器三位一体交互控制技术。
厨余污水原水，成分分析，COD:1478mg/L；BOD:872mg/L；动植物油：97.3mg/L；总氮：75mg/L；总磷：9.4mg/L；氨氮：56mg/L；PH:5.7；氯化物：37.2mg/L。经处理后，成分分析，COD:490mg/L以下；BOD:320mg/L以下；动植物油：88mg/L以下；总氮：66mg/L以下；总磷：7.5mg/L以下；氨氮：43mg/L以下；PH:7.5±0.5；氯化物：7.5mg/L以下。满足市政污水排放要求。
