申请日2021.09.09
公开日期2021.11.09
IPC分类C05F9/04;C05F9/02
摘要
本发明涉及厨余垃圾处理技术领域，具体来说是一种厨余垃圾三段式发酵处理系统及处理方法，通过输送设备互相连接的生物发酵脱水装置、高温发酵装置和发酵腐熟装置，其中所述生物发酵脱水装置和高温发酵装置均包括一机壳，所述机壳包括上部的进料口、下部的出料口和内部的搅拌机构，所述机壳两侧及下方设有水循环传热装置，所述机壳下方还设有加热组件；所述生物发酵脱水装置和高温发酵装置的水循环传热装置相互连通。本发明所提供的厨余垃圾三段式发酵处理系统及处理方法，通过生物脱水，脱水简单，能耗低，产生的污水中SS少，COD低，有利于污水达标排放，盐分去除率高，便于发酵物的植物种植使用。
权利要求
1.一种厨余垃圾三段式发酵处理系统，其特征在于，包括 通过输送设备互相连接的生物发酵脱水装置、高温发酵装置和发酵腐熟装置，其中 所述生物发酵脱水装置和高温发酵装置均包括一机壳，所述机壳包括上部的进料口、下部的出料口和内部的搅拌机构，所述机壳两侧及下方设有水循环传热装置，所述机壳下方还设有加热组件。
2.如权利要求1所述的一种厨余垃圾三段式发酵处理系统，其特征在于，所述生物发酵脱水装置的机壳底部设有泄水孔，所述泄水孔与生物发酵脱水装置下方的废液槽连接； 所述高温发酵装置还包括用于向机壳内部吹气的风机，所述机壳顶部设有脱湿抽气口。
3.如权利要求1或2任一所述的一种厨余垃圾三段式发酵处理系统，其特征在于，所述生物发酵脱水装置和高温发酵装置的机壳上均设有投料口。
4.如权利要求1所述的一种厨余垃圾三段式发酵处理系统，其特征在于，所述发酵腐熟装置包括一滚筒式发酵机， 所述滚筒式发酵机包括筒体，筒体外侧设有使所述筒体旋转的驱动机构，所述筒体一端设有输料机，另一端设有出料门，内部设有抄板结构。
5.如权利要求4所述的一种厨余垃圾三段式发酵处理系统，其特征在于，所述滚筒式发酵机的抄板结构包括靠近输料机一侧的头部抄板、靠近出料门的尾部抄板和位于头部抄板与尾部抄板之间的主体抄板，头部抄板用于辅助进料至筒体内，主体抄板用于将进入筒体的物料翻动并向出料门移动，尾部抄板用于控制出料。
6.如权利要求1所述的一种厨余垃圾三段式发酵处理系统，其特征在于，所述发酵腐熟装置包括一微孔膜覆盖机构， 所述膜覆盖机构包括一覆盖微孔膜、覆盖微孔膜下方的布气装置和通过布气装置向覆盖微孔膜吹气的鼓风机。
7.如权利要求1所述的一种厨余垃圾三段式发酵处理系统，其特征在于，还设有温控装置分别控制所述发酵腐熟装置、高温发酵装置和生物发酵脱水装置机壳内部的温度。
8.一种厨余垃圾三段式发酵处理方法，其特征在于，包括以下步骤： S1、 将预处理后的厨余垃圾输入生物发酵脱水装置内并接种微生物，同时，通过生物发酵脱水装置的搅拌机构对厨余垃圾进行搅拌，加热组件通过水循环传热装置对厨余垃圾进行加热，使厨余垃圾在生物发酵脱水装置内进行生物发酵，厨余垃圾中部分水分通过泄水孔进入废液槽，使厨余垃圾的含水率由80-90%下降为60-70%； S2、 将经过生物发酵脱水装置的厨余垃圾输入高温发酵装置内，厨余垃圾在生物自热及加热组件加热的水循环传热装置的作用下进行高温发酵，使厨余垃圾的含水率由60-70%下降为50-55%； S3、 将经过高温发酵装置的厨余垃圾输入发酵腐熟装置，利用生物发酵自热进行腐熟化及稳定化，使厨余垃圾的含水率由50-55%下降到30%以下。
9.如权利要求7所述的一种厨余垃圾三段式发酵处理方法，其特征在于，在所述步骤S1之前，还包括以下步骤，
S0、 将厨余垃圾磁选、分拣、粉碎、脱水后得到经过预处理的厨余垃圾。
说明书
一种厨余垃圾三段式发酵处理系统及处理方法
技术领域
本发明涉及厨余垃圾处理技术领域，具体来说是一种厨余垃圾三段式发酵处理系统及处理方法。
背景技术
随着垃圾分类政策的不断推进，中国当前生活垃圾分类工作取得阶段性的进展，但其后续的资源化处理技术及消化能力严重不足。
厨余垃圾具有易腐烂、易降解、高有机质含量等特性，经妥善处理可转化为新的资源，主要处理技术为制肥等生化处理法。由于厨余垃圾的含水率较高，因此在进行堆肥前需进行脱水处理。现有市场上的利用厨余垃圾脱水减量处理并来堆肥的系统或设备，普遍存在仅仅简单依靠机械脱水方式来进行脱水处理，将最初含水率80-90%的厨余垃圾脱水率降到75%就进入生物发酵阶段，脱水效果不佳，不利后续的发酵、降解，进而导致污水中固体悬浮物（SS）含量高，化学需氧量（COD）高，处理困难，不利于污水达标排放。如若不进行脱水处理，则会导致堆肥发酵效率低、能耗高。
发明内容
本发明的目的在于解决现有技术的不足，提供一种能够将厨余垃圾脱水、发酵、腐熟化和稳定化的处理设备，使得最终的处理产物能够直接进行无害化利用。
为了实现上述目的，设计一种厨余垃圾三段式发酵处理系统，包括通过输送设备互相连接的生物发酵脱水装置、高温发酵装置和发酵腐熟装置，其中所述生物发酵脱水装置和高温发酵装置均包括一机壳，所述机壳包括上部的进料口、下部的出料口和内部的搅拌机构，所述机壳两侧及下方设有水循环传热装置，所述机壳下方还设有加热组件。
本发明还具有如下优选的技术方案：
在一个实施例中，所述生物发酵脱水装置的机壳底部设有泄水孔，所述泄水孔与生物发酵脱水装置下方的废液槽连接；所述高温发酵装置还包括用于向机壳内部吹气的风机，所述机壳顶部设有抽气口。
在一个实施例中，所述生物发酵脱水装置和高温发酵装置的机壳上均设有投料口。
在一个实施例中，所述发酵腐熟装置包括一滚筒式发酵机，所述滚筒式发酵机包括筒体，筒体外侧设有使所述筒体旋转的驱动机构，所述筒体一端设有输料机，另一端设有出料门，内部设有抄板结构。
在一个实施例中，所述滚筒式发酵机的抄板结构包括靠近输料机一侧的头部抄板、靠近出料门的尾部抄板和位于头部抄板与尾部抄板之间的主体抄板，头部抄板用于辅助进料至筒体内，主体抄板用于将进入筒体的物料翻动并向出料门移动，尾部抄板用于控制出料。
在一个实施例中，所述发酵腐熟装置包括一微孔膜覆盖机构，所述膜覆盖构包括一覆盖微孔膜、覆盖微孔膜下方的布气装置和通过布气装置向覆盖微孔膜吹气的鼓风机。
在一个实施例中，所述发酵腐熟装置和高温发酵装置分别设有温控装置。

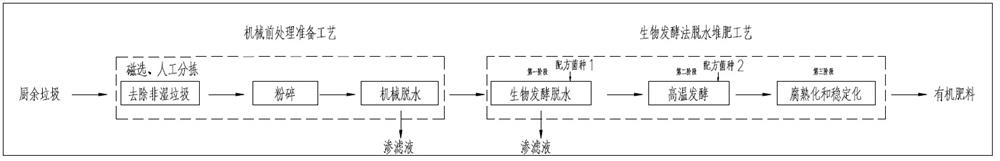

本发明还包括一种厨余垃圾三段式发酵处理方式，包括以下步骤：
S1、 将预处理后的厨余垃圾输入生物发酵脱水装置内并接种微生物，同时，通过生物发酵脱水装置的搅拌机构对厨余垃圾进行搅拌，加热组件通过水循环传热装置对厨余垃圾进行加热，使厨余垃圾在生物发酵脱水装置内进行生物发酵，厨余垃圾中部分水分通过泄水孔进入废液槽，使厨余垃圾的含水率由80-90%下降为60-70%； S2、 将经过生物发酵脱水装置的厨余垃圾输入输入高温发酵装置内，厨余垃圾在生物自热及加热组件加热的水循环传热装置的作用下进行高温发酵，使厨余垃圾的含水率由60-70%下降为50-55%； S3、将经过高温发酵装置的厨余垃圾输入发酵腐熟装置，利用生物发酵自热进行腐熟化及稳定化，使厨余垃圾的含水率由50-55%下降到30%以下。
发明的有益效果
本发明所提供的一种厨余垃圾三段式发酵处理系统的优点包括：
（1）通过生物脱水，脱水简单，能耗低，产生的污水中SS少，COD低，有利于污水达标排放，盐分去除率高，便于发酵物的植物种植使用；
（2）高温发酵能杀灭有害微生物、虫卵和快速对易腐烂物进行降解，卫生化好；充分利用生物能对厨余垃圾进行含水率的去除，能耗低；通过加热组件进行加热，确保高温发酵进展快、速度快、异味消除快；
（3）经过腐熟化、稳定化，发酵物可直接用于农作物，不烧苗，实现肥料化、资源化。
（4）本发明采用好氧法发酵工艺，与厌氧法发酵工艺相比，可有效去除氮元素，所制得肥料稳定，不会对作物出现烧苗、烂根现象，能够实现厨余垃圾的无害化利用。
