申请日2021.09.09
公开日期2021.11.02
IPC分类B01D29/96;B01F7/18;C02F9/04;B02C18/12
摘要
本发明公开了一种多级污水净化设备，包括第一滤箱，所述第一滤箱一侧连接进水管，所述第一滤箱内部设有滤网板，其中，所述进水管设于所述滤网板下方；第二滤箱，与所述第一滤箱通过连接管连通，所述连接管与第一滤箱连接的一端位于滤网板上方，所述第二滤箱内设有可拆卸的滤袋；药剂中和箱，设于所述第二滤箱下方，所述药剂中和箱与第二滤箱之间设有可拆卸连接的过滤层。本发明通过采用多种净化方式组合在一起对污水进行处理，使污水得到充分净化，进而快速得到排放要求；其中，污水从滤网板下方进入，经过滤后的污水从上方排出，可避免杂质堆积在滤网板上，可降低滤网板堵塞的几率。
权利要求

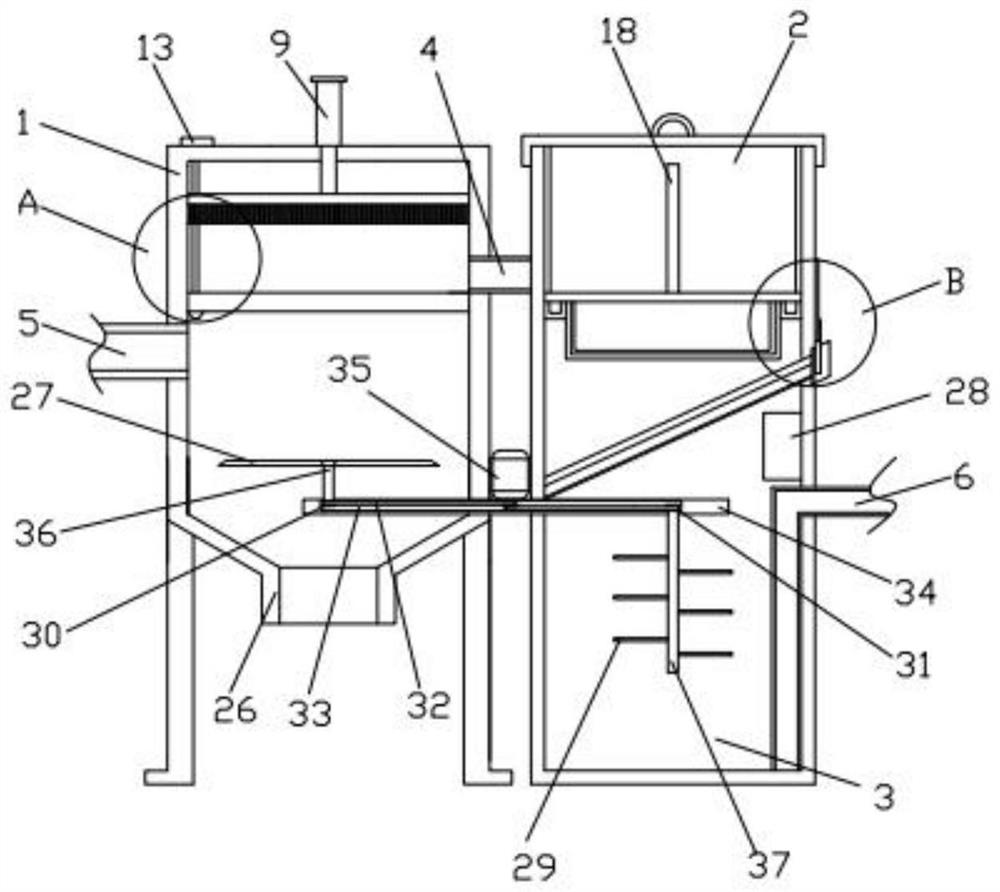

1.一种多级污水净化设备，其特征在于，包括：
第一滤箱，所述第一滤箱一侧连接进水管，所述第一滤箱内部设有滤网板，其中，所述进水管设于所述滤网板下方；
第二滤箱，与所述第一滤箱通过连接管连通，所述连接管与第一滤箱连接的一端位于滤网板上方，所述第二滤箱内设有可拆卸的滤袋；
药剂中和箱，设于所述第二滤箱下方，所述药剂中和箱与第二滤箱之间设有可拆卸连接的过滤层。
2.根据权利要求1所述的一种多级污水净化设备，其特征在于：所述滤网板上方设有一面板，所述面板通过固定在第一滤箱上的电动伸缩杆连接，所述面板下方设有与滤网板上的网孔相对应的清孔针。
3.根据权利要求2所述的一种多级污水净化设备，其特征在于：所述第一滤箱上设有清理结构，其包括拉杆、设于所述拉杆一端的刮板、以及设于所述拉杆另一端的滑块，所述第一滤箱的上壁、面板以及滤网板上设有容拉杆穿过并滑动的长通槽。
4.根据权利要求1所述的一种多级污水净化设备，其特征在于：所述第一滤箱下方设有出料管，所述第一滤箱内部设有粉碎刀。
5.根据权利要求4所述的一种多级污水净化设备，其特征在于：所述药剂中和箱内设有搅拌叶片，所述搅拌叶片通过一驱动结构配合，所述驱动结构与粉碎刀联动。
6.根据权利要求1所述的一种多级污水净化设备，其特征在于：所述滤袋上边缘设有一支撑框板，所述第二滤箱内设有一网篮，所述支撑框板与所述网篮卡接。
7.根据权利要求6所述的一种多级污水净化设备，其特征在于：所述支撑框板上设有一门字型的提拉把手。
8.根据权利要求1所述的一种多级污水净化设备，其特征在于：所述过滤层倾斜设置。
9.根据权利要求8所述的一种多级污水净化设备，其特征在于：所述过滤层包括多孔陶瓷滤片、以及活性炭滤片、以及固定所述多孔陶瓷滤片与活性炭滤片的包覆框，所述包覆框端部设有延伸板。
10.根据权利要求9所述的一种多级污水净化设备，其特征在于：所述第二滤箱侧壁上设有锁紧结构与所述延伸板配合。
说明书
一种多级污水净化设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种多级污水净化设备。
背景技术
水是人类赖以生存的基础，随着人类社会的不断发展，环境污染问题变得日益严重，水体水质日益恶化，因此污水处理以及水资源充分回收利用称为现代环境治理的重要工作。污水中杂质具有多元化，单一的处理方式并不能满足对污水处理的需求。
发明内容
本发明的目的在于针对现有技术的不足之处，提供一种多级污水净化设备，旨在对污水进行多级处理，使其达到排放的要求。
为实现上述目的，本发明采用的技术方案为：一种多级污水净化设备，包括第一滤箱，所述第一滤箱一侧连接进水管，所述第一滤箱内部设有滤网板，其中，所述进水管设于所述滤网板下方；
第二滤箱，与所述第一滤箱通过连接管连通，所述连接管与第一滤箱连接的一端位于滤网板上方，所述第二滤箱内设有可拆卸的滤袋；
药剂中和箱，设于所述第二滤箱下方，所述药剂中和箱与第二滤箱之间设有可拆卸连接的过滤层。
本发明通过采用多种净化方式组合在一起对污水进行处理，使污水得到充分净化，进而快速得到排放要求；其中，污水从滤网板下方进入，经过滤后的污水从上方排出，可避免杂质堆积在滤网板上，可降低滤网板堵塞的几率。
进一步，所述滤网板上方设有一面板，所述面板通过固定在第一滤箱上的电动伸缩杆连接，所述面板下方设有与滤网板上的网孔相对应的清孔针；通过设置清孔针，可通过电动伸缩杆带动面板下移使清孔针对滤网板进行清理，避免杂质对滤网板上的网孔造成封堵，影响过滤效果。
进一步，所述第一滤箱上设有清理结构，其包括拉杆、设于所述拉杆一端的刮板、以及设于所述拉杆另一端的滑块，所述第一滤箱的上壁、面板以及滤网板上设有容拉杆穿过并滑动的长通槽；通过设置清理结构对于滤网板的下表面进行刮擦，对滤网板的非网孔区域进行清理。
进一步，所述第一滤箱下方设有出料管，所述第一滤箱内部设有粉碎刀；通过设置粉碎刀对大颗粒的杂质进行粉碎，方便将其排出。
进一步，所述药剂中和箱内设有搅拌叶片，所述搅拌叶片通过一驱动结构配合，所述驱动结构与粉碎刀联动；通过设置搅拌叶片，使药剂与污水进行充分混合，驱动结构分别与粉碎刀与搅拌叶片联动，简化技术方案，节约资源。
进一步，所述滤袋上边缘设有一支撑框板，所述第二滤箱内设有一网篮，所述支撑框板与所述网篮卡接。
进一步，所述支撑框板上设有一门字型的提拉把手。
进一步，所述过滤层倾斜设置；通过设置过滤层倾斜设置，可增加其与污水的接触面积，保障过滤效果。
进一步，所述过滤层包括多孔陶瓷滤片、以及活性炭滤片、以及固定所述多孔陶瓷滤片与活性炭滤片的包覆框，所述包覆框端部设有延伸板。
进一步，所述第二滤箱侧壁上设有锁紧结构与所述延伸板配合。
有益效果
1、本发明通过采用多种净化方式组合在一起对污水进行处理，使污水得到充分净化，进而快速得到排放要求；其中，污水从滤网板下方进入，经过滤后的污水从上方排出，可避免杂质堆积在滤网板上，可降低滤网板堵塞的几率；
2、通过设置清孔针，可通过电动伸缩杆带动面板下移使清孔针对滤网板进行清理，避免杂质对滤网板上的网孔造成封堵，影响过滤效果；
3、通过设置清理结构对于滤网板的下表面进行刮擦，对滤网板的非网孔区域进行清理；
4、通过设置粉碎刀对大颗粒的杂质进行粉碎，方便将其排出，通过设置搅拌叶片，使药剂与污水进行充分混合，驱动结构分别与粉碎刀与搅拌叶片联动，简化技术方案，节约资源；
5、通过设置过滤层倾斜设置，可增加其与污水的接触面积，保障过滤效果，其与第二滤箱可拆卸连接，方便拆解更换。
