申请日2021.08.25
公开日期2021.11.09
IPC分类C02F11/127;C02F9/14;C02F103/20
摘要
本发明公开了一种养猪废水处理系统，属于养殖场污水处理技术领域，包括机壳，所述机壳顶部安装有进料斗，所述进料斗内侧壁安装有旋转盖，所述机壳顶部安装有雾化喷头，所述雾化喷头通过管道和水泵连接在水箱内侧壁底部，所述机壳内侧壁中部焊接有隔板，所述机壳内侧壁一侧与隔板之间构成沉淀室，所述机壳内侧壁另一侧与隔板之间构成液室，所述沉淀室底部安装有离心网盘，本发明养猪废水处理系统可将废水中的大部分悬浮物单独分离，本发明养猪废水处理系统可将污水中的大块固体以及沉淀物与污水分离后离心干燥，本发明养猪废水处理系统去除臭气效果较好，改善污水向周围环境散发恶臭的情况。
权利要求

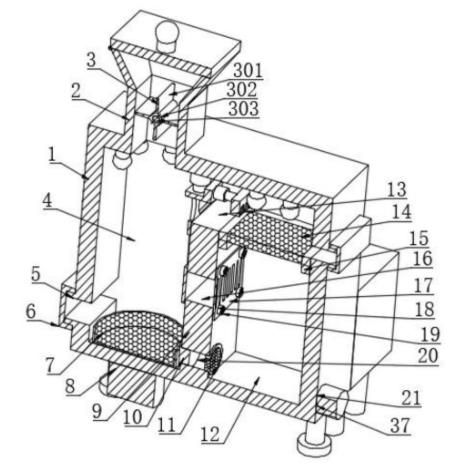

1.一种养猪废水处理系统，包括机壳(1)，其特征在于：所述机壳(1)顶部安装有进料斗(2)，所述进料斗(2)内侧壁安装有旋转盖(3)，所述机壳(1)顶部安装有雾化喷头(24)，所述雾化喷头(24)通过管道(25)和水泵(26)连接在水箱(23)内侧壁底部，所述机壳(1)内侧壁中部焊接有隔板(9)，所述机壳(1)内侧壁一侧与隔板(9)之间构成沉淀室(4)，所述机壳(1)内侧壁另一侧与隔板(9)之间构成液室(12)，所述沉淀室(4)底部安装有离心网盘(7)，所述离心网盘(7)的动力输入端连接在电动机(8)的动力输出端，所述隔板(9)上部开设有上通道口(13)，所述隔板(9)中部开设有中通道口(16)，所述中通道口(16)一侧连接有挡板(27)，所述挡板(27)顶部通过连接片(32)固定连接在安装块(33)底部，所述安装块(33)顶部安装有第一电动伸缩杆(34)，所述第一电动伸缩杆(34)安装在机壳(1)内侧壁顶部，所述安装块(33)侧面安装有第二电动伸缩杆(35)，所述第二电动伸缩杆(35)末端安装有毛刷(36)，所述中通道口(16)另一侧可拆卸安装有栅格(17)，所述隔板(9)底部开设有下通道口(20)，所述下通道口(20)内侧壁一侧安装有单向阀(10)，所述下通道口(20)内侧壁另一侧安装有过滤圆片(11)，所述液室(12)上部可拆卸安装有过滤板(14)。
2.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述进料斗(2)顶部通过铰链(29)转动连接有顶盖(28)，所述顶盖(28)边缘处粘接有橡胶条。
3.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述旋转盖(3)包括叶片(301)、转筒(302)和转轴(303)，所述转轴(303)固定安装在进料斗(2)内侧壁，所述转轴(303)外侧壁转动连接有转筒(302)，所述转筒(302)外侧壁焊接有叶片(301)。
4.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述水箱(23)顶部开设有进液口(30)，所述水箱(23)底部开设有出液口(31)，所述进液口(30)和出液口(31)外侧壁均可拆卸安装有圆密封盖(21)。
5.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述沉淀室(4)下部开设有第一取料口(5)，所述第一取料口(5)外侧壁可拆卸连接有矩形盖(6)。
6.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述液室(12)上部开设有第二取料口(22)，所述第二取料口(22)外侧壁可拆卸连接有矩形盖(6)，所述液室(12)下部开设有排水口(37)，所述排水口(37)外侧壁可拆卸连接有圆密封盖(21)。
7.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述栅格(17)表面开设有螺孔(18)且通过螺孔(18)和螺栓(19)可拆卸安装在中通道口(16)另一侧。
8.根据权利要求1所述的一种养猪废水处理系统，其特征在于：所述液室(12)上部焊接有限位条(15)，所述限位条(15)表面开设有螺孔(18)且通过螺孔(18)、螺栓(19)和螺母可拆卸安装有过滤板(14)。
说明书
一种养猪废水处理系统
技术领域
本发明涉及养殖场污水处理领域，具体是一种养猪废水处理系统。
背景技术
养猪场产生的废水往往N、P有机物含量高，病害微生物数量严重超标，如果不加以处理，排放到周围水体环境中，往往会造成水体富营养化，并对水体中动植物造成一定的安全威胁，大型专业化养猪企业都存在粪污处理沼气工程，一般采用厌氧消化技术，处理大量存栏生猪的鲜猪粪和废水，全部粪污都被冲入到厌氧反应器中进行处理，处理过程产生的沼气可用作发电、产生的沼液经过好氧处理后用于农田灌溉，从而实现了养猪场粪污的资源化、无害化和生态化再利用，然而现在的进行厌氧反应是将养猪过程中的所有进行厌氧反应，大块的固体或不能被厌氧菌反应的物质进入反应池中，降低了污水的处理速度，同时增加厌氧池内反应后的工序，增加了养猪废水处理的成本，故需要先人工用网筛对悬浮物进行初步处理后用过滤装置将大块固体过滤后进行后续处理。
传统的养猪废水处理系统有以下缺点：1、传统的养猪废水处理系统无法机械化去除水中悬浮物，水中悬浮物如塑料袋等需要人工打捞，增加了工作人员的工作量，使工作人员十分的疲惫；2、传统的养猪废水处理系统仅能通过过滤装置对废水进行初步过滤，还需要另外的干燥装置对水中的固体物质进行干燥处理，也无法分离水中沉淀物；3、传统的养猪废水处理系统在处理废水时散发的恶臭污染环境，无法有效降低恶臭、改善环境。
发明内容
本发明的目的在于提供一种养猪废水处理系统，本发明养猪废水处理系统可将废水中的大部分悬浮物单独分离，本发明养猪废水处理系统可将污水中的大块固体以及沉淀物与污水分离后离心干燥，本发明养猪废水处理系统去除臭气效果较好，改善污水向周围环境散发恶臭的情况，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种养猪废水处理系统，包括机壳，所述机壳顶部安装有进料斗，所述进料斗内侧壁安装有旋转盖，所述机壳顶部安装有雾化喷头，所述雾化喷头通过管道和水泵连接在水箱内侧壁底部，所述机壳内侧壁中部焊接有隔板，所述机壳内侧壁一侧与隔板之间构成沉淀室，所述机壳内侧壁另一侧与隔板之间构成液室，所述沉淀室底部安装有离心网盘，所述离心网盘的动力输入端连接在电动机的动力输出端，所述隔板上部开设有上通道口，所述隔板中部开设有中通道口，所述中通道口一侧连接有挡板，所述挡板顶部通过连接片固定连接在安装块底部，所述安装块顶部安装有第一电动伸缩杆，所述第一电动伸缩杆安装在机壳内侧壁顶部，所述安装块侧面安装有第二电动伸缩杆，所述第二电动伸缩杆末端安装有毛刷，所述中通道口另一侧可拆卸安装有栅格，所述隔板底部开设有下通道口，所述下通道口内侧壁一侧安装有单向阀，所述下通道口内侧壁另一侧安装有过滤圆片，所述液室上部可拆卸安装有过滤板。
作为本发明进一步的方案：所述进料斗顶部通过铰链转动连接有顶盖，所述顶盖边缘处粘接有橡胶条。
作为本发明再进一步的方案：所述旋转盖包括叶片、转筒和转轴，所述转轴固定安装在进料斗内侧壁，所述转轴外侧壁转动连接有转筒，所述转筒外侧壁焊接有叶片。
作为本发明再进一步的方案：所述水箱顶部开设有进液口，所述水箱底部开设有出液口，所述进液口和出液口外侧壁均可拆卸安装有圆密封盖。
作为本发明再进一步的方案：所述沉淀室下部开设有第一取料口，所述第一取料口外侧壁可拆卸连接有矩形盖。
作为本发明再进一步的方案：所述液室上部开设有第二取料口，所述第二取料口外侧壁可拆卸连接有矩形盖，所述液室下部开设有排水口，所述排水口外侧壁可拆卸连接有圆密封盖。
作为本发明再进一步的方案：所述栅格表面开设有螺孔且通过螺孔和螺栓可拆卸安装在中通道口另一侧。
作为本发明再进一步的方案：所述液室上部焊接有限位条，所述限位条表面开设有螺孔且通过螺孔、螺栓和螺母可拆卸安装有过滤板。
与现有技术相比，本发明的有益效果是：
1、本发明养猪废水处理系统可将废水中的大部分悬浮物单独分离，将污水通过进料斗投入沉淀室内，使水位到达上通道口处，漫过上通道口底部的污水和污水上部的悬浮物从上通道口流至过滤板，被过滤板过滤后，污水落到液室内，由于沉淀室和液室内的水位差，造成虹吸效应，沉淀室上部的污水会由压力大的沉淀室一边流向压力小的液室一边，虽然水两边大气压强相同，但由于水位差，水压大的一边由于重力下流，水压小的一边由于大气压上流，悬浮物由于虹吸效应大部分被带至过滤板顶部，可去除污水中大部分悬浮物，可持续性向沉淀室内添加污水确保水位差，悬浮物去除的差不多时，停止向沉淀室添加污水，控制第一电动伸缩杆伸长使毛刷下移至过滤板顶部一端，控制第二电动伸缩杆伸长，毛刷在过滤板顶部向右移动将悬浮物推至第二取料口附近，方便将悬浮物废料取出，机械化去除污水中悬浮物，省时省力，解决传统的养猪废水处理系统无法机械化去除水中悬浮物的问题。
2、本发明养猪废水处理系统可将污水中的大块固体以及沉淀物与污水分离后离心干燥，当第一电动伸缩杆伸长时，挡板同步下移，使中通道口漏出，沉淀室内沉淀了一段时间的污水上清液从中通道口经过栅格的过滤后，流至液室内，打开电动机和单向阀，电动机带动离心网盘高速旋转，将固体垃圾离心脱水，沉淀室底部的水通过单向阀和过滤圆片的过滤后流至液室，脱水后的固体垃圾可从第一取料口取出，解决传统的养猪废水处理系统无法干燥处理污水中固体废料的问题。
3、本发明养猪废水处理系统去除臭气效果较好，改善污水向周围环境散发恶臭的情况，工作前，将适量的微生物除臭剂和水投入水箱中，打开水泵将微生物除臭剂稀释液通过管道抽至雾化喷头，雾化喷洒在沉淀室和液室内污水臭源表面，改善污水散发恶臭的情况，从进料斗投入污水时，污水在自身重力的作用下从旋转盖处流入机壳内，添加完污水后，旋转盖的转筒沿着转轴不停转动直至停止，叶片随着转筒同步转动，将进料斗处盖住，机壳内的恶臭难以飘出，此时将顶盖盖在进料斗顶部开口处，顶盖边缘处粘接有橡胶条，橡胶质软有弹性，在常温下受压能迅速回弹，密封效果好，进一步防止机壳内的恶臭散发到空气中，改善工作环境，解决传统的养猪废水处理系统在处理废水时散发的恶臭污染环境的问题。
