申请日2021.08.13
公开日期2021.11.09
IPC分类C02F101/16;C02F9/14;C02F101/30
摘要
本发明公开了一种洗涤污水处理设备及其处理工艺，包括调节池和缺氧池，所述调节池位于缺氧池左方，所述调节池右端固定连接有污泥池，所述缺氧池右端固定连接有MBR池，所述MBR池右端固定连接有设备间，所述设备间右端固定连接有好氧池，所述调节池左端前部固定连接有进水管，所述污泥池内部固定安装有污泥泵，所述调节池内部分别固定安装有格栅件、一号潜水搅拌机和两个提升泵，所述调节池内部和MBR池内部均固定安装有液位控制器，所述好氧池右端上部固定安装有排液管。本发明所述的一种洗涤污水处理设备及其处理工艺，实现对洗涤污水的综合化处理，保证洗涤污水的去除效果，保证污水处理的正常作业，适用于中小型企业投入使用。
权利要求

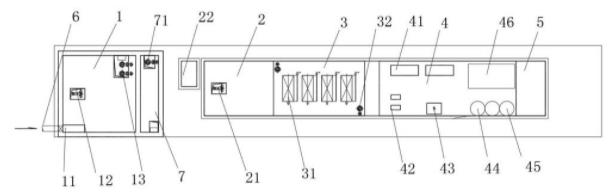

1.一种洗涤污水处理设备，包括调节池(1)和缺氧池(2)，其特征在于：所述调节池(1)位于缺氧池(2)左方，所述调节池(1)右端固定连接有污泥池(7)，所述缺氧池(2)右端固定连接有MBR池(3)，所述MBR池(3)右端固定连接有设备间(4)，所述设备间(4)右端固定连接有好氧池(5)，所述调节池(1)左端前部固定连接有进水管(6)，所述污泥池(7)内部固定安装有污泥泵(71)，所述调节池(1)内部分别固定安装有格栅件(11)、一号潜水搅拌机(12)和两个提升泵(13)，所述格栅件(11)呈左低右高倾斜分布，所述调节池(1)内部和MBR池(3)内部均固定安装有液位控制器(8)，所述好氧池(5)右端上部固定安装有排液管(9)。
2.根据权利要求1所述的一种洗涤污水处理设备，其特征在于：所述缺氧池(2)内部固定安装有二号潜水搅拌机(21)，所述缺氧池(2)左端上侧固定安装有绒毛去除机(22)。
3.根据权利要求1所述的一种洗涤污水处理设备，其特征在于：所述MBR池(3)内部固定安装有生物膜组件(31)，且生物膜组件(31)数量为四个，所述MBR池(3)左后角和MBR池(3)右前角均固定安装有回流泵(32)，两个所述回流泵(32)输出端分别通过回流管与缺氧池(2)内部和污泥池(7)内部相通。
4.根据权利要求1所述的一种洗涤污水处理设备，其特征在于：所述设备间(4)内部分别固定安装有氧化装置(46)、显示柜(43)、清洗系统(44)、两个脱色系统(45)、两个风机(41)和两个抽吸泵(42)，所述清洗系统(44)位于两个脱色系统(45)左方，所述氧化装置(46)左端固定连接有控制柜(47)。
5.根据权利要求1所述的一种洗涤污水处理设备，其特征在于：所述绒毛去除机(22)与提升泵(13)之间通过输送管连通，且绒毛去除机(22)输出端通过输送管延伸至缺氧池(2)内部。
6.根据权利要求4所述的一种洗涤污水处理设备，其特征在于：两个所述抽吸泵(42)与四个生物膜组件(31)之间通过清水管连通，且两个抽吸泵(42)之间串联，两个所述抽吸泵(42)输出端固定连接有清水管，且清水管远离抽吸泵(42)的一侧分别与清洗系统(44)、两个脱色系统(45)和好氧池(5)连通，所述清洗系统(44)通过清洗管与两个抽吸泵(42)和四个生物膜组件(31)之间的清水管连接，两个所述脱色系统(45)与好氧池(5)内部均通过清洗管相通，所述氧化装置(46)与好氧池(5)之间通过清洗管连通。
7.根据权利要求4所述的一种洗涤污水处理设备，其特征在于：所述风机(41)输出端固定连接有风管且风管远离风机(41)的一侧分别延伸至好氧池(5)内部、MBR池(3)内部和四个生物膜组件(31)内部。
8.根据权利要求1-7中任意一项所述的一种洗涤污水处理设备的处理工艺，其特征在于：包括以下步骤：
步骤一、污水水质调节，外界洗涤污水通过进水管(6)输送至调节池(1)内部，调节池(1)内部的格栅件(11)截留大块呈悬浮或漂浮状态的固体污染物，从而实现对洗涤污水的水质与水量调节；
步骤二、污水排泥，经过步骤一调节的水体进入污泥池(7)内部，经沉淀作业，污泥池(7)底部的污泥通过污泥泵(71)排出污泥池(7)内部，而经过排泥处理的污水通过提升泵(13)输送给绒毛去除机(22)；
步骤三、污水去绒毛，输送给绒毛去除机(22)的污水经过去绒毛处理后输送至缺氧池(2)内部；
步骤四、厌氧降解，二号潜水搅拌机(21)启动，污水中的有机物在二号潜水搅拌机(21)的搅拌作用下与缺氧池(2)内部的厌氧细菌充分分解和代谢，去除污水中的有机物；
步骤五、MBR处理，开启风机(41)和抽吸泵(42)，风机(41)分别对生物膜组件(31)内部和好氧池(5)内部进行鼓气作业，经过降解的污水通入生物膜组件(31)内部，生物膜组件(31)内部的生物膜对不易被微生物降解的有机物和大分子溶质进行截留，完成了大分子溶质与处理出水的分离；
步骤六、清洗与脱色处理，随后在抽吸泵(42)的作用下经步骤五生物膜组件(31)分离出来的清水输送输送至清洗系统(44)和两个脱色系统(45)内部，实现水体的清洗与脱色处理；
步骤七、氧化脱氮，经步骤六清理脱色完成的水体输送至好氧池(5)内部，并在氧化装置(46)和风机(41)的作用下实现对水体的氧化曝气处理，去除水体中的氨氮物质，达到排放标准的水体则最终从排液管(9)内排出。
说明书
一种洗涤污水处理设备及其处理工艺
技术领域
本发明涉及污水处理技术领域，特别涉及一种洗涤污水处理设备及其处理工艺。
背景技术
洗涤污水内部常常伴有大量的洗涤剂，洗涤剂污染是指由洗涤用品造成的环境污染。洗涤剂大多是人工合成的有机化合物，如洗衣粉、洗涤灵等。其中含磷量较高，洗涤后含磷的废水流入江河湖泊，引起水体富营养化，致使水体中藻类繁殖旺盛，造成鱼类及其他水生生物缺氧死亡，直至水质变坏甚至变质发臭。因此需要对伴有洗涤剂的洗涤污水进行处理作业，而现有污水在处理过程中往往存在以下问题：1.现有洗涤污水处理设备在对污水进行处理时，不能对洗涤污水进行针对性处理，导致排出的污水内部仍含有色素和洗涤剂，导致污水处理效果不佳；2.现有污水处理设备在使用一段时间后往往其内部极易发生堵塞，从而影响污水处理的正常作业，使得设备使用寿命不长；3.当需要对污水进行多级处理时，现有污水处理工艺中使用的设备往往体积庞大，不适用于中小型企业的使用。
发明内容
本发明的主要目的在于提供一种洗涤污水处理设备及其处理工艺，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种洗涤污水处理设备，包括调节池和缺氧池，所述调节池位于缺氧池左方，所述调节池右端固定连接有污泥池，所述缺氧池右端固定连接有MBR池，所述MBR池右端固定连接有设备间，所述设备间右端固定连接有好氧池，所述调节池左端前部固定连接有进水管，所述污泥池内部固定安装有污泥泵，所述调节池内部分别固定安装有格栅件、一号潜水搅拌机和两个提升泵，所述格栅件呈左低右高倾斜分布，所述调节池内部和MBR池内部均固定安装有液位控制器，所述好氧池右端上部固定安装有排液管。
优选的，所述缺氧池内部固定安装有二号潜水搅拌机，所述缺氧池左端上侧固定安装有绒毛去除机。
优选的，所述MBR池内部固定安装有生物膜组件，且生物膜组件数量为四个，所述MBR池左后角和MBR池右前角均固定安装有回流泵，两个所述回流泵输出端分别通过回流管与缺氧池内部和污泥池内部相通。
优选的，所述设备间内部分别固定安装有氧化装置、显示柜、清洗系统、两个脱色系统、两个风机和两个抽吸泵，所述清洗系统位于两个脱色系统左方，所述氧化装置左端固定连接有控制柜。
优选的，所述绒毛去除机与提升泵之间通过输送管连通，且绒毛去除机输出端通过输送管延伸至缺氧池内部。
优选的，两个所述抽吸泵与四个生物膜组件之间通过清水管连通，且两个抽吸泵之间串联，两个所述抽吸泵输出端固定连接有清水管，且清水管远离抽吸泵的一侧分别与清洗系统、两个脱色系统和好氧池连通，所述清洗系统通过清洗管与两个抽吸泵和四个生物膜组件之间的清水管连接，两个所述脱色系统与好氧池内部均通过清洗管相通，所述氧化装置与好氧池之间通过清洗管连通。
优选的，所述风机输出端固定连接有风管且风管远离风机的一侧分别延伸至好氧池内部、MBR池内部和四个生物膜组件内部。
一种洗涤污水处理设备的处理工艺，包括以下步骤：
步骤一、污水水质调节，外界洗涤污水通过进水管输送至调节池内部，调节池内部的格栅件截留大块呈悬浮或漂浮状态的固体污染物，从而实现对洗涤污水的水质与水量调节；
步骤二、污水排泥，经过步骤一调节的水体进入污泥池内部，经沉淀作业，污泥池底部的污泥通过污泥泵排出污泥池内部，而经过排泥处理的污水通过提升泵输送给绒毛去除机；
步骤三、污水去绒毛，输送给绒毛去除机的污水经过去绒毛处理后输送至缺氧池内部；
步骤四、厌氧降解，二号潜水搅拌机启动，污水中的有机物在二号潜水搅拌机的搅拌作用下与缺氧池内部的厌氧细菌充分分解和代谢，去除污水中的有机物；
步骤五、MBR处理，开启风机和抽吸泵，风机分别对生物膜组件内部和好氧池内部进行鼓气作业，经过降解的污水通入生物膜组件内部，生物膜组件内部的生物膜对不易被微生物降解的有机物和大分子溶质进行截留，完成了大分子溶质与处理出水的分离；
步骤六、清洗与脱色处理，随后在抽吸泵的作用下经步骤五生物膜组件分离出来的清水输送输送至清洗系统和两个脱色系统内部，实现水体的清洗与脱色处理；
步骤七、氧化脱氮，经步骤六清理脱色完成的水体输送至好氧池内部，并在氧化装置和风机的作用下实现对水体的氧化曝气处理，去除水体中的氨氮物质，达到排放标准的水体则最终从排液管内排出。
与现有技术相比，本发明具有如下有益效果：
1、本发明中，通过调节池、污泥池、缺氧池、MBR池、设备间和好氧池的设置，可实现对洗涤污水的综合化处理，且设备间内的清洗系统和脱色系统可针对性的对洗涤污水中的洗涤剂和色素进行去除，保证洗涤污水的去除效果。
2、本发明中，通过调节池内格栅件和缺氧池上绒毛去除机的设置，可截留污水中大块呈悬浮或漂浮状态的固体污染物和去除污水中掺杂的绒毛，避免固体污染物和污水中的绒毛堵塞后续处理设备，保证污水处理的正常作业，延长设备使用寿命。
3、本发明中，通过在MBR池内设置两个回流泵，使得在回流泵的作用下MBR池内的污水可通过回流管回流至缺氧池内部和污泥内部，实现对污水的多次排污和厌氧降解作业，在保证污水净化效果的同时缩小污水处理工艺中使用设备的体积，适用于中小型企业投入使用。
