申请日2021.08.13
公开日期2021.11.02
IPC分类C02F101/16;B01D53/02;B01D53/00;C02F101/12;C02F9/14;C02F101/30
摘要
本发明涉及一种智能医疗污水处理工艺，该工艺利用预处理单元、生物膜单元、膜生物单元、消毒灭菌单元、废气处置系统单元、检测系统单元及远程监控技术单元等单元相结合，本发明拥有脱氮除磷、降解有机物污染物、高效灭菌消毒的效果，经检测其出水水质优于GB18918‑2002中一级A的排放标准等优点，解决了传统处理方法占地面积大、基建费用大；运营药剂成本高、出水水质不稳定等缺点。同时实现了现场管理操作平台无人值守，有利于节约运营管理成本，实现全自动化智能化管理及操作。
权利要求

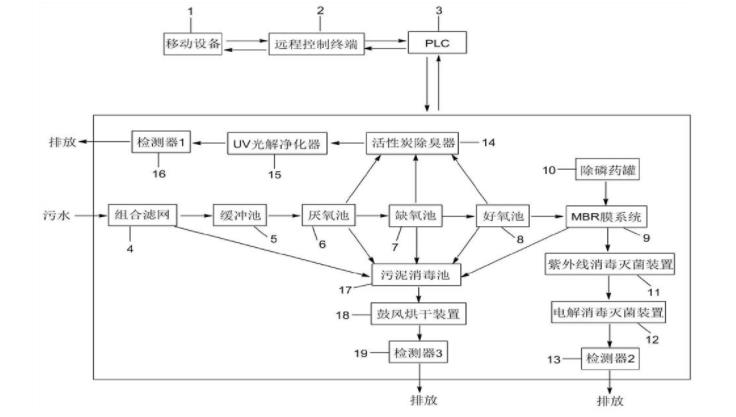

1.一种智能医疗污水处理工艺，其特征在于，包括远程监控系统、污水处理系统，具体包括：
预处理单元，包括组合滤网和缓冲池，其中组合滤网设于医疗污水进水口，用于对污水截流去除医疗污水中的固废和悬浮物，缓冲池设于组合滤网后，用于整体医疗污水的暂存和调配；
生物膜单元，包括安装了曝气装置的厌氧池、缺氧池和好氧池，其中厌氧池含有反硝化细菌生物膜，用于高效除氮，缺氧池含有厌氧氨氧化菌生物膜，用于协助除氮，好氧池含有硝化细菌生物膜，用于降解有机物；
膜生物单元，包括连接除磷罐的MBR膜系统，用于除磷和拦截医疗污水中的细菌病毒；
消毒灭菌单元，包括紫外线消毒灭菌装置和电解消毒灭菌装置；
废气处置系统单元，包括活性炭除臭器和UV光解净化器；
固废及污泥处置系统单元，包括污泥消毒池和鼓风烘干装置；
检测系统单元，包括检测器1、检测器2和检测器3；
远程监控技术单元，包括PLC、远程控制终端及移动设备。
2.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述预处理单元中的组合滤网选自不同目数的机械滤网的组合，用于分级拦截固废和悬浮物；缓冲池安装曝气装置和水位计，用于去除医疗原水中残余的有效氯和便于观察水位。
3.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述生物膜单元中的厌氧池溶解氧小于0.2mg/L；缺氧池溶解氧为0.2-0.5mg/L；好氧池溶解氧大于0.5mg/L。
4.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述膜生物单元中的MBR膜采用平板膜；除磷罐中的除磷剂采用采用自主专利技术产品(CN201210317806.4)。
5.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述消毒灭菌系统，使用紫外线消毒灭菌和电解消毒灭菌的复合消毒灭菌方式，而电解消毒仪采用自主专利技术产品(CN2020226410003)。
6.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述废气处置系统单元主要抽集处理来源于生物膜单元的厌氧池、缺氧池、好氧池及MBR膜系统的废气。
7.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述固废及污泥处置系统单元主要处理来源于组合滤网、厌氧池、缺氧池、好氧池及MBR膜系统的废固及污泥。
8.根据权利要求1所述的一种智能医疗污水处理工艺，其特征在于，所述远程监控系统利用PLC与污水处理设备电气连接，PLC及远程控制终端之间通过工业以太网或串行口互相连接，远程控制终端通过4G/5G移动通讯网络连接移动设备，远程控制终端通过互联网与远程监控中心连接，通过远程通信模块定期自动给管理者手机、电脑发送信息报表，移动设备接收远程控制终端发出的信息，远程监控中心实时显示现场设备的运行状态，并通过远程控制终端向PLC下载或上传程序，PLC用来控制污水处理设备的运行。
说明书
一种智能医疗污水处理工艺
技术领域
本发明属于污水处理的技术领域，具体涉及一种智能医疗污水处理工艺。
背景技术
医疗污水主要是从医院(综合医院、专业病院及其它类型医院)的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等向自然环境或城市管道排放的污水。医疗污水来源及成分较为复杂，其含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，并具有空间污染、急性传染和潜伏性传染等特征。因此，医疗污水不经过消毒、灭活等无害化处理，直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，导致传染病的暴发流行。目前能够做到医疗污水排放达到国家标准的医院较少，法律的不规范，环保意识的薄弱，造成了医疗废水直接排放、医院存在“高污染，低治理”的情况。
我国污水处理厂控制系统的现状是：手动与自动皆备，自制和引进并举。有些污水处理厂所采用的检测仪表大部分是精确度和可靠性较差的离线仪表，相关工艺参数的监管、设备结构的运行的调整，还采用人工方式进行管理，然而采用人工的方式进行调整和管控，因此很难进行快速和有效的在线实时控制，往往导致出水水质的不稳定，也造成设备运行能耗较高。除此之外耗费的人力成本较高，在调整的过程中也容易出错，造成经济损失。
专利号CN 209923137 U公开了一种可远程监控的智能污水处理装置，该装置利用PLC控制器与污水处理系统连接，通过数据传输器用于收发信号。
专利号CN 205676212 U公布了一种智能污水处理系统，该系统是基于IT系统集成控制技术的系统架构，运用管理软件，实现污水处理过程的优化运行和精确控制。
虽然上述专利都有涉及智能污水处理，但是所谓的远程也是需要在中控室进行监测和控制，并没有实现真正的远程和移动控制。
发明内容
为解决上述问题，本发明提出一种智能医疗污水处理工艺，包括远程监控系统、污水处理系统。具体包括：
预处理单元，包括组合滤网和缓冲池，其中组合滤网设于医疗污水进水口，用于对污水截流去除医疗污水中的固废和悬浮物，缓冲池设于组合滤网后，用于整体医疗污水的暂存和调配；
生物膜单元，包括安装了曝气装置的厌氧池、缺氧池和好氧池。其中厌氧池含有反硝化细菌生物膜，用于高效除氮，缺氧池含有厌氧氨氧化菌生物膜，用于协助除氮，好氧池含有硝化细菌生物膜，用于降解有机物；
膜生物单元，包括连接除磷罐的MBR膜系统，用于除磷和拦截医疗污水中的细菌病毒；
消毒灭菌单元，包括紫外线消毒灭菌装置和电解消毒灭菌装置；
废气处置系统单元，包括活性炭除臭器和UV光解净化器；
固废及污泥处置系统单元，包括污泥消毒池和鼓风烘干装置；
检测系统单元，包括检测器1、检测器2和检测器3；
远程监控技术单元，包括PLC、远程控制终端及移动设备。
所述预处理单元中的组合滤网选自不同目数的机械滤网的组合，用于分级拦截固废和悬浮物；缓冲池安装曝气装置和水位计，用于去除医疗原水中残余的有效氯和便于观察水位。
所述生物膜单元中的厌氧池溶解氧小于0.2mg/L；缺氧池溶解氧为0.2-0.5mg/L；好氧池溶解氧大于0.5mg/L。
所述膜生物单元中的MBR膜采用平板膜；除磷罐中的除磷剂采用采用自主专利技术产品(CN201210317806.4)。
所述消毒灭菌系统，使用紫外线消毒灭菌和电解消毒灭菌的复合消毒灭菌方式，而电解消毒仪采用自主专利技术产品(CN2020226410003)。
所述废气处置系统单元主要抽集处理来源于生物膜单元的厌氧池、缺氧池、好氧池及MBR膜系统的废气。
所述固废及污泥处置系统单元主要处理来源于组合滤网、厌氧池、缺氧池、好氧池及MBR膜系统的废固及污泥。
所述远程监控系统利用PLC与污水处理设备电气连接，PLC及远程控制终端之间通过工业以太网或串行口互相连接，远程控制终端通过4G/5G移动通讯网络连接移动设备，远程控制终端通过互联网与远程监控中心连接，通过远程通信模块定期自动给管理者手机、电脑发送信息报表，移动设备接收远程控制终端发出的信息，远程监控中心实时显示现场设备的运行状态，并通过远程控制终端向PLC下载或上传程序，PLC用来控制污水处理设备的运行。
本发明所达到的有益效果：
1、本发明选用不同目数的机械滤网的组合，有利于分级拦截固废和悬浮物。
2、本发明缓冲池安装曝气装置和水位计，用于去除医疗原水中残余的有效氯和便于观察水位，为后端单元提供保障。
3、本发明厌氧池、缺氧池、好氧池都有曝气装置，可使生物膜与污染物能够充分接触，从而达到充分除氮，充分降解有机物的目的。
4、本发明选用MBR膜系统，其分离效果远好于传统沉淀池，处理出水极其清澈，占地面小50％以上，悬浮物和浊度接近于零，细菌和病毒被大幅去除分离。
5、本发明拥有废气处置系统单元，主要抽集处理来源于生物膜单元的厌氧池、缺氧池、好氧池及MBR膜系统的废气，通过活性炭除臭器和UV光解净化器处理后的废气达到排放的标准。
6、本发明拥有固废及污泥处置系统单元，主要处理来源于组合滤网、厌氧池、缺氧池、好氧池及MBR膜系统的废固及污泥，通过污泥消毒池和鼓风烘干装置处理后的固废及污泥可以直接排放或再利用。
7、本发明远程控制终端通过互联网与远程监控中心连接，通过远程控制终端向PLC下载或上传程序，PLC用来控制污水处理设备的运行。实现了现场管理操作平台无人值守，有利于节约运营管理成本，实现全自动化智能化管理及操作。
