高效低能耗污水处理用沉淀池清洗设备

发布时间:2022-7-26 8:56:01  中国污水处理工程网

申请日2021.06.21

公开日期2021.11.02

IPC分类B01D36/04;B01D35/16

摘要

本说明书一个或多个实施例提供一种高效低能耗污水处理用沉淀池清洗装置,包括池体,所述池体的内壁固定连接有虹吸封盖,所述池体的底部固定连接有底座,所述底座的内部固定连接有壳体,所述壳体的顶部固定连接有虹吸管,所述虹吸管贯穿底座且顶部位于虹吸封盖的内侧,所述壳体的内侧固定连接有支撑板,所述支撑板的内部转动连接有转轴,所述转轴的顶部固定连接有两个对称分布的扇叶,本发明通过设计虹吸封盖、底座、虹吸管,利用虹吸原理,当池体内的水位高于虹吸管时,池体内的水通过虹吸管全部排出,实现水和沉淀物的快速分离,并且底座设计成中央凸起状,边缘处与污泥管对接,便于对底座上沉淀物进行清理。


权利要求

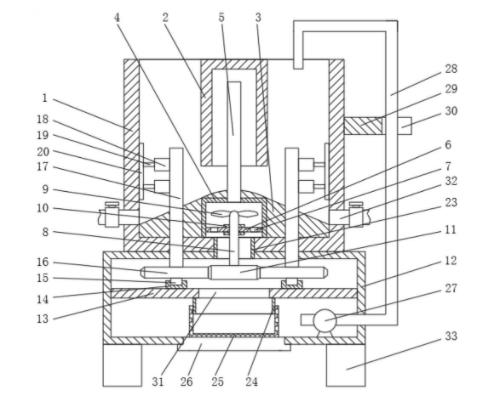

1.一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,包括池体(1),所述池体(1)的内壁固定连接有虹吸封盖(2),所述池体(1)的底部固定连接有底座(3),所述底座(3)的内部固定连接有壳体(4),所述壳体(4)的顶部固定连接有虹吸管(5),所述虹吸管(5)贯穿底座(3)且顶部位于虹吸封盖(2)的内侧,所述壳体(4)的内侧固定连接有支撑板(6),所述支撑板(6)的内部转动连接有转轴(8),所述转轴(8)的顶部固定连接有两个对称分布的扇叶(9),所述转轴(8)的底部固定连接有主齿轮(11),所述池体(1)的底部固定连接有蓄水槽(12),所述蓄水槽(12)的内侧固定连接有固定板(13),所述固定板(13)上固定连接有两个对称分布的轴尾固定座(14),每个所述轴尾固定座(14)的内部转动连接有连接块(15),所述连接块(15)的顶部固定连接有副齿轮(16),所述副齿轮(16)的顶部固定连接有转动柱(17),所述转动柱(17)贯穿蓄水槽(12)、池体(1)和底座(3)且与蓄水槽(12)、池体(1)和底座(3)转动连接,所述转动柱(17)上固定连接有两个套筒(18),每个所述套筒(18)的内部滑动连接有滑杆(19),两个所述滑杆(19)远离套筒(18)的一端共同固定连接有刮条(20),所述刮条(20)与池体(1)的内壁接触,所述固定板(13)的底部固定连接有连接环套(24),所述连接环套(24)的外部通过螺纹连接有过滤网桶(25),所述蓄水槽(12)的内侧底部安装有潜水泵(27),所述潜水泵(27)上固定连接有循环水管(28),所述循环水管(28)贯穿蓄水槽(12),所述循环水管(28)远离潜水泵(27)的一端位于池体(1)的上方,所述池体(1)上固定连接有两个对称分布的污泥管(32)。

2.根据权利要求1所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述池体(1)的外部固定连接有支撑座(29),所述支撑座(29)的内部开设有卡槽(30),所述卡槽(30)的内侧卡接有循环水管(28)。

3.根据权利要求1所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述蓄水槽(12)的底部固定连接有支撑腿(33),所述支撑腿(33)的数量为四个,四个所述支撑腿(33)均匀分布在蓄水槽(12)的底部。

4.根据权利要求1所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述支撑板(6)上开设有通孔(7),所述通孔(7)的数量为多个,多个所述通孔(7)均匀分布在支撑板(6)上。

5.根据权利要求1所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述转轴(8)的外部固定连接有两个限位环(10),两个所述限位环(10)之间共同接触有支撑板(6)。

6.根据权利要求2所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述池体(1)的底部固定连接有对接管(23),所述对接管(23)接入蓄水槽(12)内。

7.根据权利要求1所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述固定板(13)上开设有通槽(31),所述通槽(31)与连接环套(24)相通。

8.根据权利要求1所述的一种高效低能耗污水处理用沉淀池清洗装置,其特征在于,所述蓄水槽(12)的底部通过螺纹连接有螺纹密封盖(26),所述螺纹密封盖(26)与过滤网桶(25)接触。

说明书

一种高效低能耗污水处理用沉淀池清洗装置

技术领域

本说明书一个或多个实施例涉及污水处理技术领域,尤其涉及一种高效低能耗污水处理用沉淀池清洗装置。

背景技术

污水处理设备,是一种能有效处理城区的生活污水,工业废水等的工业设备,避免污水及污染物直接流入水域,对改善生态环境、提升城市品位和促进经济发展具有重要意义。污水处理的设备根据不同的作用分为很多种,沉淀池就是其中一种。

在污水处理用沉淀池,后期在进行池体清洗的过程中,池体的内壁上附着的沉淀物不易清洗,效率慢,而且需要专门的驱动机构为清洗装置提供动力,经济成本较高,而且清洗后的水直接排出,会造成水资源的浪费。为此我们提出一种高效低能耗污水处理用沉淀池清洗装置,解决以上提出的问题。

发明内容

有鉴于此,本说明书一个或多个实施例的目的在于提出一种高效低能耗污水处理用沉淀池清洗装置,具备清洗速率高、高效低能耗以及节约水资源的优点,解决了现有的沉淀池在进行池体清洗的过程中,池体的内壁上附着的沉淀物不易清洗,效率慢,而且需要专门的驱动机构为清洗装置提供动力,经济成本较高,而且清洗后的水直接排出,会造成水资源的浪费的问题。

基于上述目的,本说明书一个或多个实施例提供了一种高效低能耗污水处理用沉淀池清洗装置,包括池体,所述池体的内壁固定连接有虹吸封盖,所述池体的底部固定连接有底座,所述底座的内部固定连接有壳体,所述壳体的顶部固定连接有虹吸管,所述虹吸管贯穿底座且顶部位于虹吸封盖的内侧,所述壳体的内侧固定连接有支撑板,所述支撑板的内部转动连接有转轴,所述转轴的顶部固定连接有两个对称分布的扇叶,所述转轴的底部固定连接有主齿轮,所述池体的底部固定连接有蓄水槽,所述蓄水槽的内侧固定连接有固定板,所述固定板上固定连接有两个对称分布的轴尾固定座,每个所述轴尾固定座的内部转动连接有连接块,所述连接块的顶部固定连接有副齿轮,所述副齿轮的顶部固定连接有转动柱,所述转动柱贯穿蓄水槽、池体和底座且与蓄水槽、池体和底座转动连接,所述转动柱上固定连接有两个套筒,每个所述套筒的内部滑动连接有滑杆,两个所述滑杆远离套筒的一端共同固定连接有刮条,所述刮条与池体的内壁接触,所述固定板的底部固定连接有连接环套,所述连接环套的外部通过螺纹连接有过滤网桶,所述蓄水槽的内侧底部安装有潜水泵,所述潜水泵上固定连接有循环水管,所述循环水管贯穿蓄水槽,所述循环水管远离潜水泵的一端位于池体的上方,所述池体上固定连接有两个对称分布的污泥管。

优选的,所述池体的外部固定连接有支撑座,所述支撑座的内部开设有卡槽,所述卡槽的内侧卡接有循环水管。

优选的,所述蓄水槽的底部固定连接有支撑腿,所述支撑腿的数量为四个,四个所述支撑腿均匀分布在蓄水槽的底部。

优选的,所述支撑板上开设有通孔,所述通孔的数量为多个,多个所述通孔均匀分布在支撑板上。

优选的,所述转轴的外部固定连接有两个限位环,两个所述限位环之间共同接触有支撑板。

优选的,所述池体的底部固定连接有对接管,所述对接管接入蓄水槽内。

优选的,所述固定板上开设有通槽,所述通槽与连接环套相通。

优选的,所述蓄水槽的底部通过螺纹连接有螺纹密封盖,所述螺纹密封盖与过滤网桶接触。

从上面所述可以看出,本说明书一个或多个实施例提供的一种高效低能耗污水处理用沉淀池清洗装置,具备以下有益效果:

1、本发明通过设计虹吸封盖、底座、虹吸管,利用虹吸原理,当池体内的水位高于虹吸管时,池体内的水通过虹吸管全部排出,实现水和沉淀物的快速分离,并且底座设计成中央凸起状,边缘处与污泥管对接,便于对底座上沉淀物进行清理。

2、本发明通过设计壳体、支撑板、通孔、转轴、扇叶、主齿轮、副齿轮、转动柱、套筒、限位块、弹簧、滑杆、刮条等部件,利用水流的冲击力带动扇叶转动,扇叶带动转轴转动,转轴带动主齿轮转动,主齿轮带动副齿轮转动,副齿轮带动转动柱转动,转动柱带动刮条与池体的内壁周期性接触,可以将池体内壁上的附着的沉淀物刮下,使得对池体清洗的程度更好,并且无需电动驱动装置,高效节能。

3、本发明通过设计连接环套、过滤网桶、螺纹密封盖、潜水泵、循环水管等部件,不仅可以将沉淀的水重新加入到池体内,对池体的底座表面进行冲刷,循环再利用,并且水资源,并且可以将沉淀的水中的杂物过滤掉,防止潜水泵的堵塞。
