申请日2021.08.12
公开日期2021.11.09
IPC分类B01D9/04;B01D53/66;C02F1/78;C02F101/30
摘要
本发明涉及一种反馈式多级污水处理装置及处理方法，该装置包括螺旋管、气液混合室、臭氧供给模组、污水供给模组和尾气循环室以及尾气破坏室；臭氧供给模组包括设于气液混合室内的微气泡发生器，和为微气泡发生器供给臭氧的臭氧发生器；气液混合室的底部穿设有法兰旋转接头，微气泡发生器设置在法兰旋转接头的转动端上，法兰旋转接头的转动端上水平周向设置有多个扇叶，气液混合室的侧壁上穿设有正对扇叶喷头，喷头通过进水管与污水供给模组连通，尾气循环室和尾气破坏室通过第一连接管组依次设置在螺旋管的出水端，通过喷头喷出的水流推动扇叶，进而带动微气泡发生器旋转，使得臭氧充分混合，相比较传统气泡扩散方式，大大提升了系统响应速度。
权利要求
1.一种反馈式多级污水处理装置，其特征在于，包括竖直设置的螺旋管、设于所述螺旋管下方且与其进水端连通的气液混合室、为所述气液混合室提供臭氧的臭氧供给模组和向所述气液混合室内注入污水的污水供给模组；还包括与所述臭氧供给模组通过循环管组连通的尾气循环室，以及具有出水口的尾气破坏室；所述臭氧供给模组包括设于所述气液混合室内的微气泡发生器，和为所述微气泡发生器供给臭氧的臭氧发生器；所述气液混合室的底部穿设有法兰旋转接头，所述微气泡发生器设置在所述法兰旋转接头的转动端上，所述法兰旋转接头的转动端上水平周向设置有多个扇叶，所述气液混合室的侧壁上穿设有正对所述扇叶侧壁的喷头，所述喷头通过进水管与所述污水供给模组连通，所述尾气循环室以及所述尾气破坏室通过第一连接管组依次设置在所述螺旋管的出水端。
2.根据权利要求1所述的反馈式多级污水处理装置，其特征在于，所述气液混合室和所述螺旋管以及所述微气泡发生器均设有多个，多个所述气液混合室通过第二连接管组与所述臭氧臭氧发生器连通。
3.根据权利要求2所述的反馈式多级污水处理装置，其特征在于，所述第二连接管组包括第一多通管、倒置的U形管，和将所述第一多通管的一端与所述U形管一端的连通第一电磁阀；所述U形管的另一端与所述臭氧发生器连通。
4.根据权利要求3所述的反馈式多级污水处理装置，其特征在于，所述尾气循环室的内顶部设有析气腔，内底部设有积液腔，所述析气腔通过所述循环管组与所述U形管连通，所述循环管组上设有第三电磁阀和压力传感器，所述的反馈式多级污水处理装置还包括与所述第三电磁阀和所述压力传感器电连接的一级控制器，所述尾气破坏室内设有臭氧破坏填充料。
5.根据权利要求2所述的反馈式多级污水处理装置，其特征在于，所述污水供给模组包括水泵、设于所述水泵进水端的过滤器、适配多个所述气液混合室的第二多通管，和连接所述多通管与所述水泵的第二电磁阀。
6.根据权利要求2所述的反馈式多级污水处理装置，其特征在于，多个所述螺旋管同心设置。
7.根据权利要求1所述的反馈式多级污水处理装置，其特征在于，所述微气泡发生器包括面罩，和密封所述面罩的底座；所述面罩上设有多个气孔，所述底座固定在所述法兰旋转接头的转动端上。
8.根据权利要求1所述的反馈式多级污水处理装置，其特征在于，所述所述螺旋管的进水端上设有节流阀。
9.根据权利要求1-8任一一项所述的反馈式多级污水处理装置，其特征在于，所述的反馈式多级污水处理装置还包括为所述螺旋管、所述气液混合室、所述臭氧供给模组、所述污水供给模组和尾气循环室以及所述尾气破坏室提供防护的外罩。
10.一种反馈式多级污水处理装置的处理方法，其特征在于，所述方法包括以下步骤：
获取臭氧供给模组和或污水供给模组的单位时段供给量值，并分别记作第一单位值和第二单位值；
获取尾气循环室内任意时刻臭氧含量值，并记作第三单位值；
对比所述第一单位值和所述第三单位值，当所述第一单位值与所述第三单位值的差值大于所述第一单位值的一半时，执行以下操作：
减小所述第一单位值和或增大所述第二单位值；
执行上述操作后，将尾气循环室内的臭氧送入气液混合室。
说明书
一种反馈式多级污水处理装置及处理方法
技术领域
本发明涉及污水处理技术领域，特别涉及一种反馈式多级污水处理装置及处理方法。
背景技术
我国水资源不足,属世界上13个贫水国之一,人均水资源量是世界平均水平的1/4。据统计，我国目前668座城市中有400多座城市存在不同程度缺水，其中136座城市严重缺水，日缺水量达1600万立方米，年缺水量60亿立方米，由于缺水每年影响工业产值2000多亿元人民币。水资源短缺与水环境污染是淡水资源领域面临的主要问题，也是中国经济快速发展过程中所遇到的严峻挑战。工业污水和生活废水使造成水环境污染的主要因素。而污水回用是缓解水资源短缺的重要手段。
污水处理过程中，一般经过一、二级处理的污水还需要进行第三级的深度处理，将其含有的病毒、细菌或有机物等杂质处理掉，以保证水质达标，现有的污水臭氧处理设备在臭氧接触环节，会采用吸气式涡轮扩散式和接触填充料方式以及微气泡扩散方式来完成接触反应，不管哪一种方式都是直接将臭氧通过静置扩散器将臭氧溶于待处理污水中，但是在实际运行过程中臭氧的扩散表现并不优良，臭氧与污水混合不够充分，导致系统响应速度缓慢，系统延迟大。
发明内容
本发明的目的在于针对现有技术的不足，提供一种反馈式多级污水处理装置及处理方法,该反馈式多级污水处理装置及处理方法可以很好地解决上述问题。
为达到上述要求本发明解决其技术问题所采用的技术方案是：

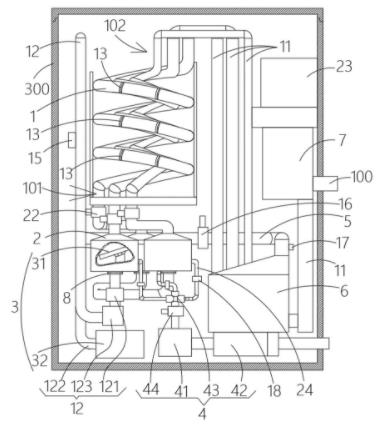

提供一种反馈式多级污水处理装置，包括竖直设置的螺旋管、设于所述螺旋管下方且与其进水端连通的气液混合室、为所述气液混合室提供臭氧的臭氧供给模组和向所述气液混合室内注入污水的污水供给模组；还包括与所述臭氧供给模组通过循环管组连通的尾气循环室，以及具有出水口的尾气破坏室；所述臭氧供给模组包括设于所述气液混合室内的微气泡发生器，和为所述微气泡发生器供给臭氧的臭氧发生器；所述气液混合室的底部穿设有法兰旋转接头，所述微气泡发生器设置在所述法兰旋转接头的转动端上，所述法兰旋转接头的转动端上水平周向设置有多个扇叶，所述气液混合室的侧壁上穿设有正对所述扇叶侧壁的喷头，所述喷头通过进水管与所述污水供给模组连通，所述尾气循环室以及所述尾气破坏室通过第一连接管组依次设置在所述螺旋管的出水端。
本发明所述的反馈式多级污水处理装置，其中，所述气液混合室和所述螺旋管以及所述微气泡发生器均设有多个，多个所述气液混合室通过第二连接管组与所述臭氧臭氧发生器连通。
本发明所述的反馈式多级污水处理装置，其中，所述第二连接管组包括第一多通管、倒置的U形管，和将所述第一多通管的一端与所述U形管一端的连通第一电磁阀；所述U形管的另一端与所述臭氧发生器连通。
本发明所述的反馈式多级污水处理装置，其中，所述尾气循环室的内顶部设有析气腔，内底部设有积液腔，所述析气腔通过所述循环管组与所述U形管连通，所述循环管组上设有第三电磁阀和压力传感器，所述的反馈式多级污水处理装置还包括与所述第三电磁阀和所述压力传感器电连接的一级控制器，所述尾气破坏室内设有臭氧破坏填充料。
本发明所述的反馈式多级污水处理装置，其中，所述污水供给模组包括水泵、设于所述水泵进水端的过滤器、适配多个所述气液混合室的第二多通管，和连接所述多通管与所述水泵的第二电磁阀。
本发明所述的反馈式多级污水处理装置，其中，多个所述螺旋管同心设置。
本发明所述的反馈式多级污水处理装置，其中，所述微气泡发生器包括面罩，和密封所述面罩的底座；所述面罩上设有多个气孔，所述底座固定在所述法兰旋转接头的转动端上。
本发明所述的反馈式多级污水处理装置，其中，所述所述螺旋管的进水端上设有节流阀。
本发明所述的反馈式多级污水处理装置，其中，所述的反馈式多级污水处理装置还包括为所述螺旋管、所述气液混合室、所述臭氧供给模组、所述污水供给模组和尾气循环室以及所述尾气破坏室提供防护的外罩。
还提供一种反馈式多级污水处理装置的处理方法，该方法包括以下步骤：
获取臭氧供给模组和或污水供给模组的单位时段供给量值，并分别记作第一单位值和第二单位值；
获取尾气循环室内任意时刻臭氧含量值，并记作第三单位值；
对比所述第一单位值和所述第三单位值，当所述第一单位值与所述第三单位值的差值大于所述第一单位值的一半时，执行以下操作：
减小所述第一单位值和或增大所述第二单位值；
执行上述操作后，将尾气循环室内的臭氧送入气液混合室。
本发明的有益效果在于：本发明公开一种反馈式多级污水处理装置及处理方法，通过喷头喷出的水流推动扇叶转动，进而带动微气泡发生器旋转，使得臭氧微型气泡呈螺旋式上升并与待处理污水充分混合，进而达到快速消毒和分解有机物，相比较传统静置气泡扩散方式，大大提升了系统的响应速度，其中，为了保证接触反应的时间，目前传统技术要么采用反应塔式的结构，要么采用吸气式涡轮扩散式结构，而前者使得装置的体积高大，系统响应速度慢，设备也存在维护检修时候不方便的缺点，而后者的技术实现难度大、成本高，安装维护等工作也耗时费力，反观本方案，通过采用螺旋管不光保证了接触反应的时间，同时也将装置的高度大大缩短，安装和生产加工都很方便。
