申请日2021.08.24
公开日期2021.09.21
IPC分类C02F3/34
摘要
本发明提供采用微生物技术的污水处理装置，包括固定机构；所述固定机构的内部安装有推动部，且固定机构的顶部安装有调节装置；所述驱动机构安装在调节装置的内部，且调节装置上安装有安装机构，并且安装机构的右侧安装有存放装置，而且存放装置上安装有触发部，本发明当河道表面出现水浪时，在水浪的冲击力下使得密封架向上移动，使得十二个通孔与密封架脱离，存放筒内部的微生物通过十二个通孔掉落到河道中，当水浪与漂浮盘脱离时，在四个弹簧的作用下密封架向下移动，进而实现了微生物的间歇投放，有利于河道的充分吸收，提高了污水处理质量，同时避免了微生物的浪费，减少了污水处理成本。
权利要求

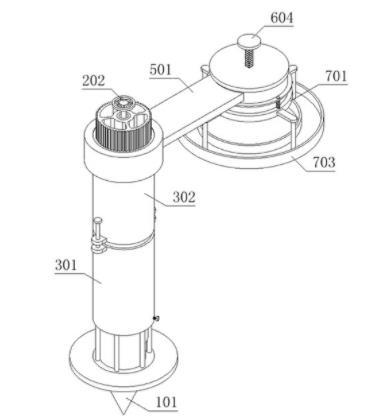

1.采用微生物技术的污水处理装置，其特征在于：包括固定机构（1）；
所述固定机构（1）的内部安装有推动部（2），且固定机构（1）的顶部安装有调节装置（3）；
驱动机构（4），所述驱动机构（4）安装在调节装置（3）的内部，且调节装置（3）上安装有安装机构（5），并且安装机构（5）的右侧安装有存放装置（6），而且存放装置（6）上安装有触发部（7）。
2.如权利要求1所述采用微生物技术的污水处理装置，其特征在于：所述固定机构（1）包括：
固定头（101），固定头（101）的内部为中空结构；
限位环（102），限位环（102）固定安装在固定头（101）的外部。
3.如权利要求2所述采用微生物技术的污水处理装置，其特征在于：所述固定机构（1）还包括：
支撑柱（103），支撑柱（103）共设有六个，且六个支撑柱（103）固定安装在固定头（101）的顶部，并且六个支撑柱（103）上固定安装有挡板一（1031）和挡板二（1032）；
固定杆（104），固定杆（104）共设有四个，且四个固定杆（104）滑动安装在固定头（101）的内部，并且四个固定杆（104）的外部安装有弹簧。
4.如权利要求2所述采用微生物技术的污水处理装置，其特征在于：所述推动部（2）包括：
固定盘（201），固定盘（201）与固定头（101）固定连接；
调节杆（202），调节杆（202）安装在固定盘（201）的内部，且调节杆（202）与固定盘（201）螺纹连接；
推动块（203），推动块（203）固定安装在调节杆（202）的底部。
5.如权利要求3所述采用微生物技术的污水处理装置，其特征在于：所述调节装置（3）包括：
空心管（301），空心管（301）与六个支撑柱（103）固定连接，且空心管（301）上固定安装有两个导向柱（3011）；
升降管（302），升降管（302）滑动安装在空心管（301）的顶部，且升降管（302）与两个导向柱（3011）滑动连接，并且升降管（302）的内部固定安装有稳定块（3021）；
挡板三（303），挡板三（303）共设有两个，且两个挡板三（303）滑动安装在空心管（301）的内部，并且空心管（301）上安装有两个螺钉。
6.如权利要求5所述采用微生物技术的污水处理装置，其特征在于：所述驱动机构（4）包括：
固定架（401），固定架（401）与空心管（301）固定连接；
连接轴（402），连接轴（402）转动安装在固定架（401）的内部；
叶轮（403），叶轮（403）固定安装在连接轴（402）的底部；
内花键（404），内花键（404）固定安装在连接轴（402）的顶部。
7.如权利要求5所述采用微生物技术的污水处理装置，其特征在于：所述安装机构（5）包括：
安装块（501），安装块（501）与升降管（302）转动连接；
外花键（502），外花键（502）固定安装在安装块（501）的内部。
8.如权利要求7所述采用微生物技术的污水处理装置，其特征在于：所述存放装置（6）包括：
存放筒（601），存放筒（601）与安装块（501）固定连接，其内部填充有处理污水的微生物，且存放筒（601）上贯穿开设有十二个通孔（6011）；
连接环（602），连接环（602）固定安装在存放筒（601）的外壁。
9.如权利要求8所述采用微生物技术的污水处理装置，其特征在于：所述存放装置（6）还包括：
密封盖（603），密封盖（603）与存放筒（601）螺纹连接；
拉杆（604），拉杆（604）滑动安装在密封盖（603）的内部；
压块（605），压块（605）固定安装在拉杆（604）的底部。
10.如权利要求8所述采用微生物技术的污水处理装置，其特征在于：所述触发部（7）包括：
密封架（701），密封架（701）与连接环（602）滑动连接，且密封架（701）与连接环（602）之间安装有四个弹簧；
连接柱（702），连接柱（702）共设有四个，且四个连接柱（702）固定安装在密封架（701）的底部；
漂浮盘（703），漂浮盘（703）固定安装在四个连接柱（702）的底部。
说明书
采用微生物技术的污水处理装置
技术领域
本发明属于污水处理技术领域，更具体地说，特别涉及采用微生物技术的污水处理装置。
背景技术
微生物具有繁殖快速、生命力强、安全无毒等特点，微生物细菌通过消耗水中的有机污染物繁殖，从而对污水中的有机污染物有着较好的去除效果，微生物在污水处理中应用较为广泛。
如申请号为：CN202010299465.7的专利中，公开了一种用于水生态治理的微生物投放装置，包括浮体，浮体上表面设有支撑板，支撑板上方设有设备壳体，设备壳体内左侧设有菌剂存储箱、微生物菌种培养罐、蓄电池，所述菌剂存储箱位于微生物菌种培养罐的上方，菌剂存储箱下端的连接管伸入微生物菌种培养罐内，微生物菌种培养罐下端设置的管道出口延伸至浮体下端，管道、连接管上均设有电磁阀；设备壳体内右侧设有控制箱，控制箱内设有GPS定位模块、中央处理模块、无线传输模块、存储模块，所述蓄电池、电磁阀、GPS定位模块、无线传输模块、存储模块均与中央处理模块电性连接。
基于上述，本发明人发现，目前的微生物投放装置，不能安装在河道中，当河道污染较为严重时，不能长时间持续性的将微生物投放到河道中，当微生物投放较多时，不利于河道的吸收，同时微生物浪费较为严重，增加了河道污水的处理成本，当微生物投放较少时，降低了污水处理质量，不便于使用，且目前的微生物投放装置，投放时需要工作人员操作，从而增加了工作人员的劳动强度，同时电器设备较多，一方面增加了装置的制作成本，不便于大规模普及使用，另一方面在河道中使用突遇水浪时，装置内部易进水，使得装置发生损坏，进而影响了污水处理进度，现有的微生物投放装置满足不了当代的使用需求。
发明内容
为了解决上述技术问题，本发明提供采用微生物技术的污水处理装置，以解决现有不能安装在河道中，当河道污染较为严重时，不能长时间持续性的将微生物投放到河道中，当微生物投放较多时，不利于河道的吸收，同时微生物浪费较为严重，增加了河道污水的处理成本，当微生物投放较少时，降低了污水处理质量，不便于使用，且投放时需要工作人员操作，从而增加了工作人员的劳动强度，同时电器设备较多，一方面增加了装置的制作成本，不便于大规模普及使用，另一方面在河道中使用突遇水浪时，装置内部易进水，使得装置发生损坏，进而影响了污水处理进度的问题。
本发明采用微生物技术的污水处理装置的目的与功效，由以下具体技术手段所达成：
采用微生物技术的污水处理装置，包括固定机构；
所述固定机构的内部安装有推动部，且固定机构的顶部安装有调节装置；
驱动机构，所述驱动机构安装在调节装置的内部，且调节装置上安装有安装机构，并且安装机构的右侧安装有存放装置，而且存放装置上安装有触发部。
进一步的，所述固定机构还包括：
支撑柱，支撑柱共设有六个，且六个支撑柱固定安装在固定头的顶部，并且六个支撑柱上固定安装有挡板一和挡板二；
固定杆，固定杆共设有四个，且四个固定杆滑动安装在固定头的内部，并且四个固定杆的外部安装有弹簧。
进一步的，所述驱动机构包括：
固定架，固定架与空心管固定连接；
连接轴，连接轴转动安装在固定架的内部；
叶轮，叶轮固定安装在连接轴的底部；
内花键，内花键固定安装在连接轴的顶部。
进一步的，所述存放装置还包括：
密封盖，密封盖与存放筒螺纹连接；
拉杆，拉杆滑动安装在密封盖的内部；
压块，压块固定安装在拉杆的底部。
进一步的，所述调节装置包括：
空心管，空心管与六个支撑柱固定连接，且空心管上固定安装有两个导向柱；
升降管，升降管滑动安装在空心管的顶部，且升降管与两个导向柱滑动连接，并且升降管的内部固定安装有稳定块；
挡板三，挡板三共设有两个，且两个挡板三滑动安装在空心管的内部，并且空心管上安装有两个螺钉。
进一步的，所述触发部包括：
密封架，密封架与连接环滑动连接，且密封架与连接环之间安装有四个弹簧；
连接柱，连接柱共设有四个，且四个连接柱固定安装在密封架的底部；
漂浮盘，漂浮盘固定安装在四个连接柱的底部。
进一步的，所述安装机构包括：
安装块，安装块与升降管转动连接；
外花键，外花键固定安装在安装块的内部。
进一步的，所述固定机构包括：
固定头，固定头的内部为中空结构；
限位环，限位环固定安装在固定头的外部。
进一步的，所述存放装置包括：
存放筒，存放筒与安装块固定连接，其内部填充有处理污水的微生物，且存放筒上贯穿开设有十二个通孔；
连接环，连接环固定安装在存放筒的外壁。
进一步的，所述推动部包括：
固定盘，固定盘与固定头固定连接；
调节杆，调节杆安装在固定盘的内部，且调节杆与固定盘螺纹连接；
推动块，推动块固定安装在调节杆的底部。
本发明至少包括以下有益效果：
1、本发明因调节杆安装在固定盘的内部，且调节杆与固定盘螺纹连接，从而当工作人员顺时针转动调节杆时，推动块向下移动，因推动块的截面为梯形结构，且四个固定杆的内端与推动块相切，从而使得推动块向下移动时带动四个固定杆同时向外移动，增加了本发明与河底泥沙之间的接触面积，使得本发明在安装后更加稳定，提高了污水处理质量，又因四个个固定杆的外部安装有弹簧，进而当工作人员逆时针转动调节杆时，四个固定杆同时向内移动，便于本发明的取出，进而便于工作人员更换本发明的安装位置，提高了工作效率，又因固定头的外部固定安装有限位环，进而增加了本发明与河底底部之间的接触面积，避免了本发明在长时间使用时发生歪斜，使得本发明在使用时更加稳定，提高了微生物的投放精度。
2、本发明因升降管滑动安装在空心管的顶部，且升降管与两个导向柱滑动连接，并且四个连接柱的底部固定安装有漂浮盘，从而使得升降管可以根据河道水位自动调整，便于本发明在不同区域使用，提高了本发明的通用性，因连接轴转动安装在固定架的内部，且连接轴的底部固定安装有叶轮，并且连接轴的顶部固定安装有内花键，从而使得水流移动时带动叶轮转动，又因安装块与升降管转动连接，且安装块的内部固定安装有外花键，进而使得叶轮转动时带动安装块转动，进而提高了微生物的投放范围，提高了污水处理质量，因升降管的内部固定安装有稳定块，从而使得连接轴转动时更加稳定，又因两个挡板三滑动安装在空心管的内部，且空心管上安装有两个螺钉，进而便于工作人员根据河道的污染深度，调整两个挡板三的位置，两个挡板三的设置，便于工作人员控制叶轮与水流的接触面积，进而可通过两个挡板三控制安装块的转动速度，使得本发明可以在不同污染深度的河道中使用，提高了本发明的通用性。
3、本发明因密封架与连接环滑动连接，且密封架与连接环之间安装有四个弹簧，从而当河道表面出现水浪时，在水浪的冲击力下使得密封架向上移动，使得十二个通孔与密封架脱离，此时存放筒内部的微生物通过十二个通孔掉落到河道中，当水浪与漂浮盘脱离时，在四个弹簧的作用下密封架向下移动，进而实现了微生物的间歇投放，一方面有利于河道的充分吸收，提高了污水处理质量，另一方面避免了微生物的浪费，减少了污水处理成本，又因拉杆滑动安装在密封盖的内部，且拉杆的底部固定安装有压块，并且拉杆上设置有刻度线，一方面便于工作人员得知存放筒内部微生物的数量，便于工作人员及时添加，另一方面避免了微生物残留在存放筒的内部，提高了微生物的利用率，同时保证了微生物的顺利掉落，提高了投放精度。
