申请日2021.08.20
公开日期2021.11.09
IPC分类C02F9/14
摘要
本发明专利公开了一种三级沉淀及过滤农村污水集中处理系统，具体涉及污水处理系统的技术领域。一种三级沉淀及过滤农村污水集中处理系统，包括以地势差修建的三个基坑，每个所述基坑的内壁均浇筑有混凝土垫层，三个所述基坑上依次开设有交错布置的第一级过滤口、第二级过滤口、第三级过滤口和排放口，所述第一级过滤口处设有格宾石笼，所述格宾石笼内填充有不同级配的砂石，所述第二级过滤口处设有土工布层，所述土工布层由多张土工布折叠而成，所述第三级过滤口处设有生物膜。采用本发明技术方案解决了偏远农村污水处理难的问题，可用于农村的污水处理。
权利要求
1.一种三级沉淀及过滤农村污水集中处理系统，其特征在于：包括以地势差修建的三个基坑，每个所述基坑的内壁均浇筑有混凝土垫层，三个所述基坑上依次开设有交错布置的第一级过滤口、第二级过滤口、第三级过滤口和排放口，所述第一级过滤口处设有格宾石笼，所述格宾石笼内填充有不同级配的砂石，所述第二级过滤口处设有土工布层，所述土工布层由多张土工布折叠而成，所述第三级过滤口处设有生物膜。
2.根据权利要求1所述的一种三级沉淀及过滤农村污水集中处理系统，其特征在于：每个所述基坑内均设有沉淀物收集机构，所述沉淀物收集机构包括气缸、清扫板和铰接在基坑一侧的排污门，所述清扫板滑动连接在基坑底部，所述清扫板上倾斜设置有橡胶板，所述排污门对应的基坑处开设有排污口，所述排污门上设有多个限位机构，每个所述限位机构均包括控制箱、触发杆和限位磁铁，所述控制箱埋设在排污口正下方的基坑处，所述控制箱内转动连接有第一转动轴，所述第一转动轴上设有齿轮和触发磁铁，所述第一转动轴与控制箱之间连接有扭簧，所述触发杆穿过基坑和控制箱顶部，所述触发杆与基坑滑动连接，所述触发杆的顶部对称设有楔面，所述触发杆的楔面位于清扫板的运动轨迹上，所述触发杆上设有与齿轮相啮合的直齿，所述限位磁铁滑动连接在排污门内，所述排污门内开设有供限位磁铁滑动的滑道，所述限位磁铁与滑动之间连接有第一复位弹簧，所述限位磁铁与触发磁铁相互排斥，所述基坑上还间隔开设有位于限位磁铁运动轨迹上的卡槽。
3.根据权利要求2所述的一种三级沉淀及过滤农村污水集中处理系统，其特征在于：所述清扫板的一侧倾斜设置有挡板。
4.根据权利要求3所述的一种三级沉淀及过滤农村污水集中处理系统，其特征在于：每个所述基坑外还设有位于排污口处的收集箱，所述收集箱内设有筛板，所述筛板上开设有多个滤水孔，每个所述滤水孔上均设有透水膜。
5.根据权利要求2至4中任一项所述的一种三级沉淀及过滤农村污水集中处理系统，其特征在于：每个所述气缸上还设有自动触发机构，所述自动触发机构包括漏斗状的排水管、转动连接在排水管上开口较小一侧的第二转动轴和打气筒，所述排水管分别设置在第一级过滤口、第二级过滤口和第三级过滤口处，所述第二转动轴上包覆有水车，所述第二转动轴上转动连接有凸轮，所述打气筒的手柄位于凸轮的运动轨迹上，所述打气筒固定安装在基坑顶部，所述打气筒上连接有气管，所述气管上连通有储气箱，所述储气箱内设有滑板和位于滑板运动轨迹上的第一压力传感器，所述滑板与储气箱滑动连接，所述滑板与储气箱之间连接有第二复位弹簧，所述第一压力传感器位于远离气管一侧，所述基坑的侧壁上还设有位于橡胶板运动轨迹上的第二压力传感器，所述第一压力传感器和第二压力传感器均与气缸电连接，所述储气箱的顶部还设有靠近气管的喷管，所述喷管上设有压力阀。
说明书
一种三级沉淀及过滤农村污水集中处理系统
技术领域
本发明涉及污水处理系统的技术领域，特别涉及一种三级沉淀及过滤农村污水集中处理系统。
背景技术
一个完整的农村污水处理设施系统包括室内卫生设施、室外排水设施和污水处理设施，针对于前两种设施在很多农村已经进行了改造，并已部分建成，如家庭水冲式卫生间，以及排放用污水管道，但对于污水处理设施，位于偏远的农村基本均未进行修建，仍采用集中排放至大型污水池或渗坑的方式。这种设施分别对应个人卫生需求、村域环境需求和公众环境需求，其不能孤立地分割，只有构成一个有机的整体时，才能保证最佳的污水治理效果。可见末端的污水处理设施是很多农村的短板。
如若采用类似城镇的污水处理设施来对农村污水进行全面处理，因工程量大、结构要求高、施工复杂、维护成本大、人员素质要求高等原因，在偏远农村实施目前是不现实的，因此急需一种建造低成本、维护简单、无需固定管理人员的污水处理设施。
发明内容
本发明意在提供一种三级沉淀及过滤农村污水集中处理系统，解决了偏远农村污水处理难的问题。

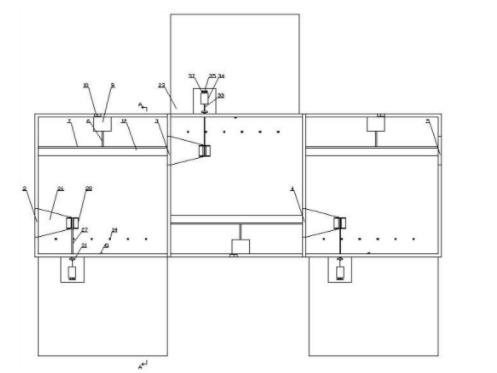

为了达到上述目的，本发明的技术方案如下：一种三级沉淀及过滤农村污水集中处理系统，包括以地势差修建的三个基坑，每个所述基坑的内壁均浇筑有混凝土垫层，三个所述基坑上依次开设有交错布置的第一级过滤口、第二级过滤口、第三级过滤口和排放口，所述第一级过滤口处设有格宾石笼，所述格宾石笼内填充有不同级配的砂石，所述第二级过滤口处设有土工布层，所述土工布层由多张土工布折叠而成，所述第三级过滤口处设有生物膜。
优选的，每个所述基坑内均设有沉淀物收集机构，所述沉淀物收集机构包括气缸、清扫板和铰接在基坑一侧的排污门，所述清扫板滑动连接在基坑底部，所述清扫板上倾斜设置有橡胶板，所述排污门对应的基坑处开设有排污口，所述排污门上设有多个限位机构，每个所述限位机构均包括控制箱、触发杆和限位磁铁，所述控制箱埋设在排污口正下方的基坑处，所述控制箱内转动连接有第一转动轴，所述第一转动轴上设有齿轮和触发磁铁，所述第一转动轴与控制箱之间连接有扭簧，所述触发杆穿过基坑和控制箱顶部，所述触发杆与基坑滑动连接，所述触发杆的顶部对称设有楔面，所述触发杆的楔面位于清扫板的运动轨迹上，所述触发杆上设有与齿轮相啮合的直齿，所述限位磁铁滑动连接在排污门内，所述排污门内开设有供限位磁铁滑动的滑道，所述限位磁铁与滑动之间连接有第一复位弹簧，所述限位磁铁与触发磁铁相互排斥，所述基坑上还间隔开设有位于限位磁铁运动轨迹上的卡槽。
通过上述设置，利用限位磁铁和触发磁铁的相互吸引来对排污门进行限位，避免了排污门因水压而打开的情况，在进行沉淀物清扫时，利用气缸推动清扫板移动来清扫基坑底部堆积的沉淀物，当清扫板推动触发杆来带动第一转动轴转动，第一转动轴转动后使得触发磁铁和限位磁铁位于同一直线上，使得两者之间产生排斥力，利用排斥力将限位磁铁移出卡槽，从而解除了对排污门的限位作用，最后清扫板和沉淀物将排污门推开而实现沉淀物的清理，提高了本方案的污水处理效果以及降低了基坑清洗的频次。
优选的，所述清扫板的一侧倾斜设置有挡板。
通过上述设置，利用挡板便于基坑底部沉淀物的清理，同时还便于打开排污门，提高了沉淀物清楚的效率。
优选的，每个所述基坑外还设有位于排污口处的收集箱，所述收集箱内设有筛板，所述筛板上开设有多个滤水孔，每个所述滤水孔上均设有透水膜。
通过上述设置，利用收集箱实现了沉淀物和污水的收集，避免了其对环境产生二次污染的情况，同时还实现了沉淀物和污水的分离，便于综合处理沉淀物和污水，降低了后续处理的成本。
优选的，每个所述气缸上还设有自动触发机构，所述自动触发机构包括漏斗状的排水管、转动连接在排水管上开口较小一侧的第二转动轴和打气筒，所述排水管分别设置在第一级过滤口、第二级过滤口和第三级过滤口处，所述第二转动轴上包覆有水车，所述第二转动轴上转动连接有凸轮，所述打气筒的手柄位于凸轮的运动轨迹上，所述打气筒固定安装在基坑顶部，所述打气筒上连接有气管，所述气管上连通有储气箱，所述储气箱内设有滑板和位于滑板运动轨迹上的第一压力传感器，所述滑板与储气箱滑动连接，所述滑板与储气箱之间连接有第二复位弹簧，所述第一压力传感器位于远离气管一侧，所述基坑的侧壁上还设有位于橡胶板运动轨迹上的第二压力传感器，所述第一压力传感器和第二压力传感器均与气缸电连接，所述储气箱的顶部还设有靠近气管的喷管，所述喷管上设有压力阀。
通过上述设置，利用排水管和水车可带动第二转动轴转动，第二转动轴转动后可通过凸轮和打气筒间歇对储气箱进行充气，使得滑板在储气箱内滑动并触碰第一压力传感器，此时第一压力传感器将气缸启动，从而开始清扫工作，当橡胶板触碰到第二压力传感器后气缸复位，实现了定期对沉淀物进行清理的工作，从而降低了管理人员的劳动强度，实现了自动化作业，进一步降低了污水处理的成本。
与现有技术相比，本方案的有益效果：
1、本方案适用于偏远农村并以农牧业、养殖业为主，基本无工业，其排放的污水重金属、化工污染物基本没有的地区。
2、本方案采用三级混凝土沉淀池结构简单、造价低廉、维护方便、使用寿命较长。
3、本方案通过三级混凝土沉淀池可保证固体污染物基本完成沉淀，可定期进行清除，免除了日常的维护；
4、本方案创新的三级过滤，逐步提升水质的技术手段，首先，通过砂石料过滤口，除去固体不溶物中的大颗粒；其次，通过土工布过滤口，除去固体不溶物中的细小颗粒；最后，通过生物过滤技术，即土工布包裹含分解菌砂石填料的方法，吸附除去污水中的有害成份。通过以上三级沉淀和三级过滤，可使此类农村污水水质大幅度提高，基本达到浇灌草场、农地的要求。同时本方案不仅造价低廉，无需专人管理，简化了维护方法，降低了维护成本低，实现偏远农村污水处理的简单、高效、低成本。
