申请日2021.08.20
公开日期2021.11.09
IPC分类（B01D33/11;B01D33/067;B01D33/76;B01D33/80
摘要
本发明公开一种磁悬浮旋转格栅，包括格栅滚筒与底座，所述格栅滚筒通过磁悬浮模块不接触连接于底座的上方；所述磁悬浮模块设于格栅滚筒的两端外壁与底座的两端配对设置；所述格栅滚筒的一端开有污水进水口，所述格栅滚筒内沿着其长度方向设有排渣螺旋片，本发明整体结构简单，采用水力驱动，易维护，污水经过污水进水口通过水力驱动叶轮进入格栅滚筒内，由于水力驱动叶轮的旋转带动格栅滚筒与排渣螺旋片旋转，污水经过格栅滚筒的过滤通过出水口排出，大于格栅滚筒间隙的固体物被拦截在滚筒内通过排渣螺旋片旋转收集至出渣口排出。
权利要求
1.一种磁悬浮旋转格栅，其特征在于，包括格栅滚筒与底座，所述格栅滚筒通过磁悬浮模块不接触连接于底座的上方；
所述磁悬浮模块设于格栅滚筒的两端外壁与底座的两端配对设置；
所述格栅滚筒的一端开有污水进水口，所述格栅滚筒内沿着其长度方向设有排渣螺旋片，所述底座的长度格栅滚筒的长度相同，且污水进水口的下方通过连接杆固定连接于底座，所述底座上设有漏斗状的出水口。
2.根据权利要求1所述的一种磁悬浮旋转格栅，其特征在于，所述格栅滚筒远离污水进水口的另一端开有出渣口。
3.根据权利要求1所述的一种磁悬浮旋转格栅，其特征在于，所述格栅滚筒与污水进水口相同的一端开有高压冲洗进水口。
4.根据权利要求1所述的一种磁悬浮旋转格栅，其特征在于，所述格栅滚筒内部设有水力驱动叶轮，所述水力驱动叶轮设于格栅滚筒靠近污水进水口的一端，所述水力驱动叶轮的外周面固定于格栅滚筒的内壁。
5.根据权利要求1所述的一种磁悬浮旋转格栅，其特征在于，所述格栅滚筒、排渣螺旋与底座均为340或316L不锈钢材质。
6.根据权利要求1所述的一种磁悬浮旋转格栅，其特征在于，所述格栅滚筒的间隙为0.5-25毫米。

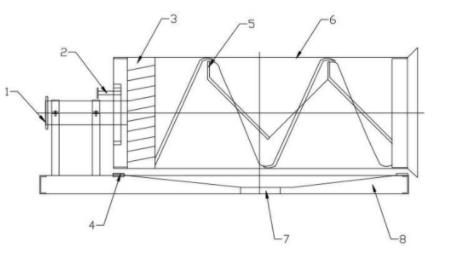

说明书
一种磁悬浮水力旋转格栅
技术领域
本发明涉及污水处理技术领域，特别是涉及一种磁悬浮水力旋转格栅。
背景技术
格栅是我国水处理行业中必不可少的预处理设备，我国现有污水中固体拦截设备均存在拦截效率不高，能耗大，设备运行维护繁琐等现状，不能满足人们的使用需求。
发明内容
鉴于此，本发明提供了一种磁悬浮水力旋转格栅，具体技术方案如下：
一种磁悬浮旋转格栅，包括格栅滚筒与底座，所述格栅滚筒通过磁悬浮模块不接触连接于底座的上方；
所述磁悬浮模块设于格栅滚筒的两端外壁与底座的两端配对设置；
所述格栅滚筒的一端开有污水进水口，所述格栅滚筒内沿着其长度方向设有排渣螺旋片，所述底座的长度格栅滚筒的长度相同，且污水进水口的下方通过连接杆固定连接于底座，所述底座上设有漏斗状的出水口。
进一步的，所述格栅滚筒远离污水进水口的另一端开有出渣口。
进一步的，所述格栅滚筒与污水进水口相同的一端开有高压冲洗进水口。
进一步的，所述格栅滚筒内部设有水力驱动叶轮，所述水力驱动叶轮设于格栅滚筒靠近污水进水口的一端，所述水力驱动叶轮的外周面固定于格栅滚筒的内壁。
进一步的，所述格栅滚筒、排渣螺旋与底座均为340或316L不锈钢材质。
进一步的，所述格栅滚筒的间隙为0.5-25毫米。
采用上述技术方案，具有如下有益效果：
本发明整体结构简单，采用水力驱动，易维护，污水经过污水进水口通过水力驱动叶轮进入格栅滚筒内，由于水力驱动叶轮的旋转带动格栅滚筒与排渣螺旋片旋转，污水经过格栅滚筒的过滤通过出水口排出，大于格栅滚筒间隙的固体物被拦截在滚筒内通过排渣螺旋片旋转收集至出渣口排出。
