申请日2021.08.09
公开日期2021.09.07
IPC分类B01D33/01;C02F1/52;B01D33/48
摘要
本发明公开了一种高效除杂的污水处理设备，包括处理箱，所述处理箱外壁固定连接有环形的杂质箱，所述处理箱和杂质箱贯通开设有两个对称的进杂口，每个所述进杂口中均密封连接有尺寸大小与进杂口配合的堵块，所述处理箱的底部同轴固定连接有密封管，所述处理箱中连接有除杂结构，所述除杂结构包括过滤层，所述过滤层为中间高两侧低的环形凸台结构并且其内圈部分固定连接有第一永磁铁，所述过滤层的外圈部分固定连接有固定环。优点在于：通过设置往复移动的过滤层，将絮凝剂凝固的杂质进行定期清理，这样的好处在于，一方面减少固体杂质对曝气过程的负面影响，另一方面避免污水处理后的产物与固体杂质进行二次接触而造成的再污染的可能性。
权利要求

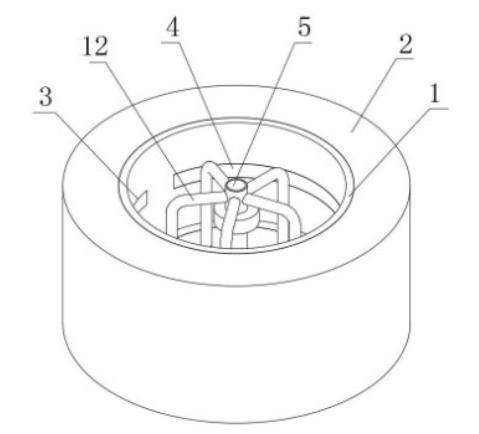

1.一种高效除杂的污水处理设备，包括处理箱（1），其特征在于，所述处理箱（1）外壁固定连接有环形的杂质箱（2），所述处理箱（1）和杂质箱（2）贯通开设有两个对称的进杂口（3），每个所述进杂口（3）中均密封连接有尺寸大小与进杂口（3）配合的堵块（4），所述处理箱（1）的底部同轴固定连接有密封管（5），所述处理箱（1）中连接有除杂结构,所述除杂结构包括过滤层（6），所述过滤层（6）为中间高两侧低的环形凸台结构并且其内圈部分固定连接有第一永磁铁（7），所述过滤层（6）的外圈部分固定连接有固定环（8），所述固定环（8）的尺寸大小与处理箱（1）的内壁相配合并与其密封滑动连接,所述密封管（5）的内侧部分同轴固定连接有定位杆（9），所述定位杆（9）的顶部固定连接有限位块（10），所述密封管（5）位于限位块（10）的高度部分密封设置有宽流段（11），所述密封管（5）的顶部侧壁连通设置有多个出气管（12），多个所述出气管（12）环形阵列设置在密封管（5）的外侧，多个所述出气管（12）贯穿过滤层（6）并与其密封滑动连接。
2.根据权利要求1所述的一种高效除杂的污水处理设备，其特征在于，所述定位杆（9）滑动连接有第二永磁铁（13），所述第二永磁铁（13）的外壁与密封管（5）的内壁尺寸大小相配合，所述第二永磁铁（13）与第一永磁铁（7）的厚度相同并且两者磁极异极相对，所述密封管（5）的底部侧壁连通设置有进气管（14），所述进气管（14）同时密封贯穿处理箱（1）和杂质箱（2）的侧壁，所述进气管（14）的另一端与外界的高压气泵连通，所述进气管（14）通过高压气泵输出间歇性的高速气流。
3.根据权利要求2所述的一种高效除杂的污水处理设备，其特征在于，所述密封管（5）位于宽流段（11）的下方部分设置开设有多个出气孔（15），多个所述出气孔（15）所在高度与进杂口（3）所在高度相同，所述第一永磁铁（7）的顶部固定连接有多个环形阵列设置的连接杆（16），每个所述连接杆（16）的顶部固定连接有缓冲球（17），所述缓冲球（17）采用橡胶材料制成。
4.根据权利要求3所述的一种高效除杂的污水处理设备，其特征在于，每个所述堵块（4）在杂质箱（2）内的一端均固定连接有一个支杆（18），每个所述支杆（18）远离堵块（4）的一端外侧均套接有套筒（19），每个所述套筒（19）的另一端均固定连接在杂质箱（2）的内壁上，每个所述支杆（18）均与对应的套筒（19）滑动连接。
5.根据权利要求4所述的一种高效除杂的污水处理设备，其特征在于，每个所述支杆（18）的侧壁均通过支架固定连接有一个第三永磁铁（20），每个所述第三永磁铁（20）均沿处理箱（1）的轴线方向水平设置，所述固定环（8）的外圈部分固定设置有环形的第四永磁铁，所述第三永磁铁（20）与第四永磁铁同极相对，每个所述支杆（18）位于套筒（19）内的一端固定连接有弹簧（21），每个所述弹簧（21）的固定端均与套筒（19）的底部固定连接。
说明书
一种高效除杂的污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种高效除杂的污水处理设备。
背景技术
在污水处理的过程中，分别可以通过曝气和絮凝剂实现污水处理的效果，其中曝气主要是将空气中的氧强制向液体中转移程，使得微生物在有充足溶解氧的条件下，可以充分的对污水中有机物进行氧化分解，完成污水处理，而絮凝剂的作用是吸附污水中的杂质形成沉淀。
经过检索，中国授权专利号CN109502722B公开了一种污水处理设备，包括处理池，处理池底部设有供高压气体进入的进气孔，进气孔上端连通有进气管，进气孔包括缩口段以及连通在缩口段两端的扩口段，解决了污水池内的絮凝剂分布不均导致的对污水处理效果不好的问题，然而上述现有技术在使用时，其中的除污单元通过收集箱进行对杂质沉淀的收集，然而在实际使用时，杂质沉淀依旧会在收集箱与活塞筒的连接处发生堵塞，而该现有技术也没有真正的将污水和杂质分离，处理过的污水在循环过程中依旧会与杂质接触，发生二次污染，从而影响污水处理效果，因此，本发明设计一种高效除杂的污水处理设备。
发明内容
本发明的目的是为了解决现有技术中的问题，而提出的高效除杂的污水处理设备。
一种高效除杂的污水处理设备，包括处理箱，所述处理箱外壁固定连接有环形的杂质箱，所述处理箱和杂质箱贯通开设有两个对称的进杂口，每个所述进杂口中均密封连接有尺寸大小与进杂口配合的堵块，所述处理箱的底部同轴固定连接有密封管，所述处理箱中连接有除杂结构。
进一步，所述除杂结构包括过滤层，所述过滤层为中间高两侧低的环形凸台结构并且其内圈部分固定连接有第一永磁铁，所述过滤层的外圈部分固定连接有固定环，所述固定环的尺寸大小与处理箱的内壁相配合并与其密封滑动连接。
进一步，所述密封管的内侧部分同轴固定连接有定位杆，所述定位杆的顶部固定连接有限位块，所述密封管位于限位块的高度部分密封设置有宽流段，所述密封管的顶部侧壁连通设置有多个出气管，多个所述出气管环形阵列设置在密封管的外侧，多个所述出气管贯穿过滤层并与其密封滑动连接。
进一步，所述定位杆滑动连接有第二永磁铁，所述第二永磁铁的外壁与密封管的内壁尺寸大小相配合，所述第二永磁铁与第一永磁铁的厚度相同并且两者磁极异极相对，所述密封管的底部侧壁连通设置有进气管，所述进气管同时密封贯穿处理箱和杂质箱的侧壁，所述进气管的另一端与外界的高压气泵连通，所述进气管通过高压气泵输出间歇性的高速气流。
进一步，所述密封管位于宽流段的下方部分设置开设有多个出气孔，多个所述出气孔所在高度与进杂口所在高度相同，所述第一永磁铁的顶部固定连接有多个环形阵列设置的连接杆，每个所述连接杆的顶部固定连接有缓冲球，所述缓冲球采用橡胶材料制成。
进一步，每个所述堵块在杂质箱内的一端均固定连接有一个支杆，每个所述支杆远离堵块的一端外侧均套接有套筒，每个所述套筒的另一端均固定连接在杂质箱的内壁上，每个所述支杆均与对应的套筒滑动连接。
进一步，每个所述支杆的侧壁均通过支架固定连接有一个第三永磁铁，每个所述第三永磁铁均沿处理箱的轴线方向水平设置，所述固定环的外圈部分固定设置有环形的第四永磁铁，所述第三永磁铁与第四永磁铁同极相对，每个所述支杆位于套筒内的一端固定连接有弹簧，每个所述弹簧的固定端均与套筒的底部固定连接。
与现有的技术相比，本发明优点在于：
通过设置往复移动的过滤层，将絮凝剂凝固的杂质进行定期清理，这样的好处在于，一方面减少固体杂质对曝气过程的负面影响，另一方面避免污水处理后的产物与固体杂质进行二次接触而造成的再污染的可能性。
并且在使用时，过滤层可以实现多次过滤的效果，并通过杂质的转移，一方面提高了污水处理效率，另一方面使得污水与絮凝剂进行充分混合。
