申请日2021.08.10
公开日期2021.11.09
IPC分类C02F11/122
摘要
本发明公开了一种污水处理用环保型污泥脱水装置，涉及污水处理技术领域，包括第一箱体，所述第一箱体的上方通过固定柱连接有第二箱体，所述第一箱体的内部对称设置有两个脱水腔，两个所述脱水腔上均设置有进水管和出水管；所述脱水腔包括滤网和设置在滤网外侧的空腔，所述滤网的内部设置有压滤板，且滤网的底部设置有卸料机构；所述第二箱体的内部设置有驱动机构，所述驱动机构用于驱动两个所述脱水腔内的压滤板上下交替运动。本发明通过设置的驱动机构能够实现两个脱水腔内压滤板的上下交替运动，两个脱水腔仅需设置一个驱动机构即可实现污泥的脱水处理，节能环保，降低了生产成本，且能够连续不断的进行污泥的脱水处理。
权利要求

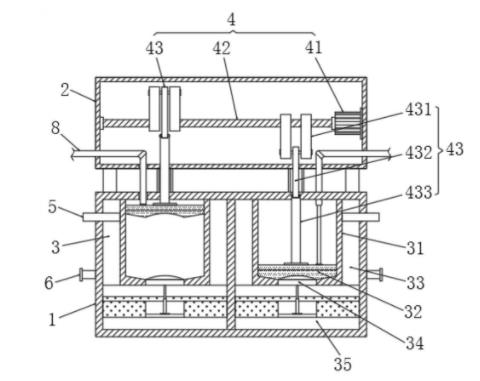

1.一种污水处理用环保型污泥脱水装置，包括第一箱体(1)，所述第一箱体(1)的上方通过固定柱连接有第二箱体(2)，其特征在于：所述第一箱体(1)的内部对称设置有两个脱水腔(3)，两个所述脱水腔(3)上均设置有进水管(5)和出水管(6)；
所述脱水腔(3)包括滤网(31)和设置在滤网(31)外侧的空腔(33)，所述滤网(31)的内部设置有压滤板(32)，且滤网(31)的底部设置有卸料机构(34)；
所述第二箱体(2)的内部设置有驱动机构(4)，所述驱动机构(4)用于驱动两个所述脱水腔(3)内的压滤板(32)上下交替运动。
2.根据权利要求1所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述驱动机构(4)包括固定安装在第二箱体(2)内部的电动机(41)，所述电动机(41)的一端设置有转轴(42)，所述转轴(42)上设置有两组升降组件(43)，两组所述升降组件(43)分别与两个所述压滤板(32)连接。
3.根据权利要求1所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述升降组件(43)包括对称套设在转轴(42)上的两个偏心轮(431)，两个所述偏心轮(431)之间转动设置有连杆(432)，所述连杆(432)的底端转动连接有升降杆(433)。
4.根据权利要求1所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述卸料机构(34)包括设置在滤网(31)底部的卸料板(341)，所述卸料板(341)的下表面设置有伸缩气缸(342)。
5.根据权利要求4所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述卸料板(341)的上表面为两边低中间高的凸起式结构。
6.根据权利要求4所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述卸料机构(34)的下方设置有污泥腔(35)。
7.根据权利要求6所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述污泥腔(35)的内部位于卸料板(341)的下方两侧位置处对称设置有导料板(351)，且污泥腔(35)的两侧与导料板(351)对应的位置处设置有污泥出口(7)。
8.根据权利要求1所述的一种污水处理用环保型污泥脱水装置，其特征在于，两个所述压滤板(32)的顶部均连接有清洗管(8)。
9.根据权利要求8所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述清洗管(8)包括固定管道(81)，所述固定管道(81)的底端嵌入安装有伸缩管道(82)，且固定管道(81)和伸缩管道(82)之间设置有密封元件(83)。
10.根据权利要求1所述的一种污水处理用环保型污泥脱水装置，其特征在于，所述压滤板(32)包括清洗板(321)和下压板(322)；
所述清洗板(321)的上表面开设有入水口(323)，且清洗板(321)的内部设置有连接管(324)，所述连接管(324)的边缘设置有储水腔(325)，所述储水腔(325)的四个侧面均开设有喷孔(326)。
说明书
一种污水处理用环保型污泥脱水装置
技术领域
本发明涉及污水处理技术领域，具体涉及一种污水处理用环保型污泥脱水装置。
背景技术
污水处理程度越高，就会产生越多的污泥残余物需要加以处理，污泥处理是对污泥进行减量化、稳定化和无害化处理的过程，污泥脱水是污泥减量的主要手段，直接影响到后续污泥处理处置，现有污泥机械脱水方式通常包括离心和过滤两种。
但是，目前市场上的污水处理用污泥脱水装置在实际使用过程中每个过滤装置均需要设置一个动力源，当通过多个过滤装置进行污泥的脱水处理时，耗能较多，且生产成本较高。因此，本领域技术人员提供了一种污水处理用环保型污泥脱水装置，以解决上述背景技术中提出的问题。
发明内容
本发明的目的是提供一种污水处理用环保型污泥脱水装置，以解决现有技术中的上述不足之处。
为了实现上述目的，本发明提供如下技术方案：一种污水处理用环保型污泥脱水装置，包括第一箱体，所述第一箱体的上方通过固定柱连接有第二箱体，所述第一箱体的内部对称设置有两个脱水腔，两个所述脱水腔上均设置有进水管和出水管；所述脱水腔包括滤网和设置在滤网外侧的空腔，所述滤网的内部设置有压滤板，且滤网的底部设置有卸料机构；所述第二箱体的内部设置有驱动机构，所述驱动机构用于驱动两个所述脱水腔内的压滤板上下交替运动。
作为上述技术方案的进一步描述：所述驱动机构包括固定安装在第二箱体内部的电动机，所述电动机的一端设置有转轴，所述转轴上设置有两组升降组件，两组所述升降组件分别与两个所述压滤板连接。
作为上述技术方案的进一步描述：所述升降组件包括对称套设在转轴上的两个偏心轮，两个所述偏心轮之间转动设置有连杆，所述连杆的底端转动连接有升降杆。
作为上述技术方案的进一步描述：所述卸料机构包括设置在滤网底部的卸料板，所述卸料板的下表面设置有伸缩气缸。
作为上述技术方案的进一步描述：所述卸料板的上表面为两边低中间高的凸起式结构。
作为上述技术方案的进一步描述：所述卸料机构的下方设置有污泥腔。
作为上述技术方案的进一步描述：所述污泥腔的内部位于卸料板的下方两侧位置处对称设置有导料板，且污泥腔的两侧与导料板对应的位置处设置有污泥出口。
作为上述技术方案的进一步描述：两个所述压滤板的顶部均连接有清洗管。
作为上述技术方案的进一步描述：所述清洗管包括固定管道，所述固定管道的底端嵌入安装有伸缩管道，且固定管道和伸缩管道之间设置有密封元件。
作为上述技术方案的进一步描述：所述压滤板包括清洗板和下压板；所述清洗板的上表面开设有入水口，且清洗板的内部设置有连接管，所述连接管的边缘设置有储水腔，所述储水腔的四个侧面均开设有喷孔。
在上述技术方案中，本发明提供的一种污水处理用环保型污泥脱水装置具备的有益效果：本发明通过设置的驱动机构能够实现两个脱水腔内压滤板的上下交替运动，两个脱水腔仅需设置一个驱动机构即可实现污泥的脱水处理，节能环保，降低了生产成本，且能够连续不断的进行污泥的脱水处理。
