申请日2021.08.09
公开日期2021.11.02
IPC分类B01F3/20;B01D5/00;F28D21/00
摘要
本发明公开了一种蒸汽凝液回收利用设备，包括PTA生产装置和通过第一管道与PTA生产装置连接的第一换热器，所述第一换热器通过导流组件连接有第二换热器，所述第二换热器通过第二管道连接有第三换热器，所述第三换热器通过第三管道连接有第四换热器，所述第四换热器通过第四管道与PTA生产装置连接。本发明，通过第一换热器、第二换热器、第三换热器、第五管道、第一控制阀和碳酸钠溶液罐之间的相互配合，在需要配置碳酸钠溶液的时候，将进入污水站的多余凝液切入碳酸钠溶液罐，减少了蒸汽凝液进入污水站的量，降低了污水处理量，从而降低了水处理成本和人力成本。
权利要求

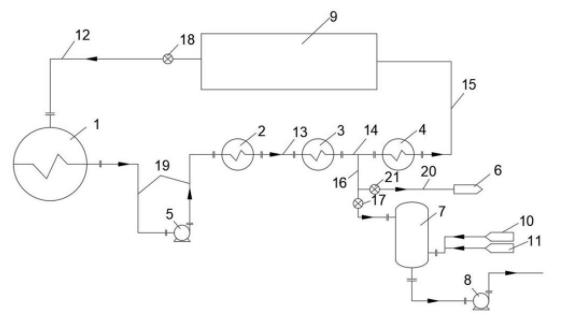

1.一种蒸汽凝液回收利用设备，包括PTA生产装置(9)和通过第一管道(12)与PTA生产装置(9)连接的第一换热器(1)，其特征在于：所述第一换热器(1)通过导流组件连接有第二换热器(2)，所述第二换热器(2)通过第二管道(13)连接有第三换热器(3)，所述第三换热器(3)通过第三管道(14)连接有第四换热器(4)，所述第四换热器(4)通过第四管道(15)与PTA生产装置(9)连接；
所述第三管道(14)通过第五管道(16)连接有碳酸钠溶液罐(7)，所述碳酸钠溶液罐(7)侧壁分别连接有进料机构和排料机构，所述第五管道(16)靠近碳酸钠溶液罐(7)一侧连接有第一控制阀(17)，所述第五管道(16)侧壁连接有排污机构。
2.根据权利要求1所述的一种蒸汽凝液回收利用设备，其特征在于：所述第一管道(12)侧壁连接有第二控制阀(18)。
3.根据权利要求1所述的一种蒸汽凝液回收利用设备，其特征在于：所述导流组件包括离心泵(5)，所述离心泵(5)进液口和出液口均通过第六管道(19)分别与第一换热器(1)和第二换热器(2)连接。
4.根据权利要求1所述的一种蒸汽凝液回收利用设备，其特征在于：所述进料机构包括低压蒸汽存储罐(10)和脱盐水存储罐(11)，所述低压蒸汽存储罐(10)和脱盐水存储罐(11)均通过进料管与碳酸钠溶液罐(7)连接。
5.根据权利要求1所述的一种蒸汽凝液回收利用设备，其特征在于：所述排料机构包括通过输料管与碳酸钠溶液罐(7)连接的抽取泵(8)，所述抽取泵(8)出液口连接有排料管。
6.根据权利要求1所述的一种蒸汽凝液回收利用设备，其特征在于：所述排污机构包括通过第七管道(20)与第五管道(16)连接的污水站(6)，所述第七管道(20)侧壁连接有第三控制阀(21)。
说明书
一种蒸汽凝液回收利用设备
技术领域
本发明涉及化工技术领域，尤其涉及一种蒸汽凝液回收利用设备。
背景技术
凝液是由蒸汽经过换热器进行热量回收后冷凝下来的液体，蒸汽凝液一般都比较干净，可用于对用水标准不严格的地方，生产PTA的装置中，蒸汽凝液由反应气相经过换热器冷凝产生，大部分凝液经过凝液系统进行循环利用，多余凝液经过管道输送进入污水站，通过污水站处理达标后排放。
然而，若多余的凝液经过管道输送进入污水站，通过污水站处理达标后排放，会造成凝液的浪费，且多余凝液经过管道输送进入污水站，会提高污水站的处理压力，增大了污水站的人力成本和处理成本，不符合现代节能环保需求，为此，我们设计了一种蒸汽凝液回收利用设备来解决上述问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种蒸汽凝液回收利用设备。
为了实现上述目的，本发明采用了如下技术方案：一种蒸汽凝液回收利用设备，包括PTA生产装置和通过第一管道与PTA生产装置连接的第一换热器，所述第一换热器通过导流组件连接有第二换热器，所述第二换热器通过第二管道连接有第三换热器，所述第三换热器通过第三管道连接有第四换热器，所述第四换热器通过第四管道与PTA生产装置连接，所述第三管道通过第五管道连接有碳酸钠溶液罐，所述碳酸钠溶液罐侧壁分别连接有进料机构和排料机构，所述第五管道靠近碳酸钠溶液罐一侧连接有第一控制阀，所述第五管道侧壁连接有排污机构。
作为上述技术方案的进一步描述：
所述第一管道侧壁连接有第二控制阀。
作为上述技术方案的进一步描述：
所述导流组件包括离心泵，所述离心泵进液口和出液口均通过第六管道分别与第一换热器和第二换热器连接。
作为上述技术方案的进一步描述：
所述进料机构包括低压蒸汽存储罐和脱盐水存储罐，所述低压蒸汽存储罐和脱盐水存储罐均通过进料管与碳酸钠溶液罐连接。
作为上述技术方案的进一步描述：
所述排料机构包括通过输料管与碳酸钠溶液罐连接的抽取泵，所述抽取泵出液口连接有排料管。
作为上述技术方案的进一步描述：
所述排污机构包括通过第七管道与第五管道连接的污水站，所述第七管道侧壁连接有第三控制阀。
本发明具有如下有益效果：
1、与现有技术相比，该蒸汽凝液回收利用设备，通过第一换热器、第二换热器、第三换热器、第五管道、第一控制阀和碳酸钠溶液罐之间的相互配合，在需要配置碳酸钠溶液的时候，将进入污水站的多余凝液切入碳酸钠溶液罐，减少了蒸汽凝液进入污水站的量，降低了污水处理量，从而降低了水处理成本和人力成本。
2、与现有技术相比，该蒸汽凝液回收利用设备，该蒸汽凝液代替低压蒸汽和脱盐水混合后配置碳酸钠溶液，配置碳酸钠溶液水温控制在约80℃，而第三换热器出口温度在80℃到85℃之间，符合条件，使用蒸汽凝液，减轻了人员的工作量，减少了脱盐水和蒸汽的使用量，降低了生产成本，更加节能环保。
