申请日2021.01.15
公开日期2021.11.12
IPC分类C02F9/14;C02F103/34
摘要
本实用新型公开了一种电泳废水处理设备，包括一个酸析池，所述酸析池一侧通过管道固定连接有一个催化氧化反应池，所述催化氧化反应池远离酸析池的一侧通过管道固定连接有一个PH调节池，本实用新型的有益效果是：通过酸析池主将电泳废水的PH值控制在弱酸性，通过催化氧化池能够有效提高综合废水的可生化性，通过PH调节池、混凝池和絮凝池方便对污水进行化学反应从而可以快速沉淀，同时在沉淀池和和还原池的作用可以将污水的污物进行泥水分离，从而防止二次污染处理过的水，通过水解酸化池和MBR反应池方便将水中的活性污泥去除，从而增加水的清澈端，从而达到排放标准，处理污水速度快，同时方便使用。
权利要求

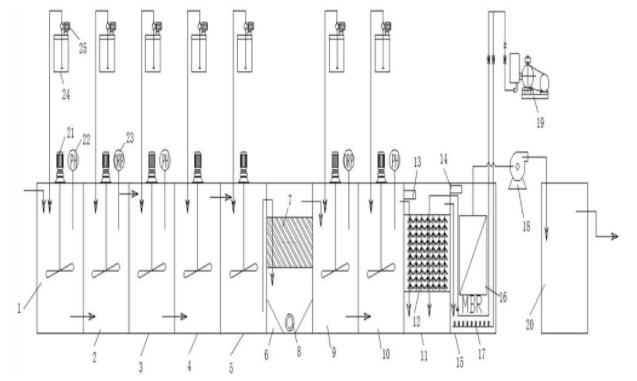

1.一种电泳废水处理设备，其特征在于：包括一个酸析池(1)，所述酸析池(1)一侧通过管道固定连接有一个催化氧化反应池(2)，所述催化氧化反应池(2)远离酸析池(1)的一侧通过管道固定连接有一个PH调节池(3)，所述PH调节池(3)远离催化氧化反应池(2)的一侧通过管道固定连接有一个混凝池(4)，所述混凝池(4)远离PH调节池(3)的一侧通过管道固定连接有一个絮凝池(5)，所述絮凝池(5)远离混凝池(4)的一侧通过管道固定连接有一个沉淀池(6)，所述沉淀池(6)靠近上端位置的内侧壁固定连接有若干根斜管(7)，且所述沉淀池(6)靠近下端位置的内侧壁固定连接有一个污泥脱水机(8)，所述沉淀池(6)远离絮凝池(5)的一侧通过管道固定连接有一个还原池(9)，所述还原池(9)远离沉淀池(6)的一侧通过管道固定连接有一个回调池(10)，所述回调池(10)远离还原池(9)的一侧通过管道固定连接有一个水解酸化池(11)，所述水解酸化池(11)内部侧壁固定连接有一个排泥机(12)，所述水解酸化池(11)靠近回调池(10)的一侧内侧壁固定连接有一个布水机(13)，所述水解酸化池(11)远离回调池(10)的一侧内侧壁固定连接有一个出水收集机(14)，所述水解酸化池(11)远离回调池(10)的一侧通过管道固定连接有一个MBR反应池(15)，所述MBR反应池(15)内部固定连接有一个MBR膜堆(16)，且所述MBR反应池(15)池底固定连接有若干根曝气管(17)，且所述MBR反应池(15)远离水解酸化池(11)的一侧通过管道固定连接有一个自吸泵(18)，且所述MBR反应池(15)外部通过管道固定连接有一个风机(19)，所述自吸泵(18)远离MBR反应池(15)的一侧通过管道固定连接有一个放流池(20)。
2.根据权利要求1所述的一种电泳废水处理设备，其特征在于：所述酸析池(1)、催化氧化反应池(2)、PH调节池(3)、混凝池(4)、絮凝池(5)、还原池(9)和回调池(10)顶部均固定安装有一个搅拌机(21)，且若干个所述搅拌机(21)下端扇叶均延伸至池内。
3.根据权利要求1所述的一种电泳废水处理设备，其特征在于：所述酸析池(1)、PH调节池(3)和回调池(10)池内均固定安装有一个PH计(22)。
4.根据权利要求1所述的一种电泳废水处理设备，其特征在于：所述催化氧化反应池(2)和还原池(9)池内均固定安装有一个ORP计(23)。
5.根据权利要求1所述的一种电泳废水处理设备，其特征在于：所述酸析池(1)、催化氧化反应池(2)、PH调节池(3)、混凝池(4)、絮凝池(5)、还原池(9)和回调池(10)上端均固定连接有一个配药箱(24)，若干个所述配药箱(24)外部均固定连接有一个配药泵(25)，若干个所述配药泵(25)上端均通过管道延伸至池内。
说明书
一种电泳废水处理设备
技术领域
本实用新型涉及废水处理技术领域，具体为一种电泳废水处理设备。
背景技术
电泳涂装是近30年发展起来的一种特殊涂膜形成方法，具有水溶性、无毒、易于自动化控制等特点，在汽车、电子、建材、五金等行业得到广泛应用，由此，电泳废水随之产生，并成为较广泛出现的一种工业废水，该废水具有污染物种类多、成分复杂的特点，于是需要肖电泳废水处理设备。
但是现在的肖电泳废水处理设备往往结构比较复杂，同时处理废水时不完全，导致排放的处理后的废水不达标，需要重复进行处理，浪费大量人力物力，处理速度慢，降低处理的效率。
实用新型内容
本实用新型的目的在于提供一种电泳废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电泳废水处理设备，包括一个酸析池，所述酸析池一侧通过管道固定连接有一个催化氧化反应池，所述催化氧化反应池远离酸析池的一侧通过管道固定连接有一个PH调节池，所述PH调节池远离催化氧化反应池的一侧通过管道固定连接有一个混凝池，所述混凝池远离PH调节池的一侧通过管道固定连接有一个絮凝池，所述絮凝池远离混凝池的一侧通过管道固定连接有一个沉淀池，所述沉淀池靠近上端位置的内侧壁固定连接有若干根斜管，且所述沉淀池靠近下端位置的内侧壁固定连接有一个污泥脱水机，所述沉淀池远离絮凝池的一侧通过管道固定连接有一个还原池，所述还原池远离沉淀池的一侧通过管道固定连接有一个回调池，所述回调池远离还原池的一侧通过管道固定连接有一个水解酸化池，所述水解酸化池内部侧壁固定连接有一个排泥机，所述水解酸化池靠近回调池的一侧内侧壁固定连接有一个布水机，所述水解酸化池远离回调池的一侧内侧壁固定连接有一个出水收集机，所述水解酸化池远离回调池的一侧通过管道固定连接有一个MBR反应池，所述MBR反应池内部固定连接有一个MBR膜堆，且所述MBR反应池池底固定连接有若干根曝气管，且所述MBR 反应池远离水解酸化池的一侧通过管道固定连接有一个自吸泵，且所述MBR 反应池外部通过管道固定连接有一个风机，所述自吸泵远离MBR反应池的一侧通过管道固定连接有一个放流池。
优选的，所述酸析池、催化氧化反应池、PH调节池、混凝池、絮凝池、还原池和回调池顶部均固定安装有一个搅拌机，且若干个所述搅拌机下端扇叶均延伸至池内。
优选的，所述酸析池、PH调节池和回调池池内均固定安装有一个PH计。
优选的，所述催化氧化反应池和还原池池内均固定安装有一个ORP计。
优选的，所述酸析池、催化氧化反应池、PH调节池、混凝池、絮凝池、还原池和回调池上端均固定连接有一个配药箱，若干个所述配药箱外部均固定连接有一个配药泵，若干个所述配药泵上端均通过管道延伸至池内。
与现有技术相比，本实用新型的有益效果是：通过酸析池主将电泳废水的PH值控制在弱酸性，通过催化氧化池能够有效提高综合废水的可生化性，通过PH调节池、混凝池和絮凝池方便对污水进行化学反应从而可以快速沉淀，同时在沉淀池和和还原池的作用可以将污水的污物进行泥水分离，从而防止二次污染处理过的水，通过水解酸化池和MBR反应池方便将水中的活性污泥去除，从而增加水的清澈端，从而达到排放标准，处理污水速度快，同时方便使用。
