申请日2021.09.27
公开日期2021.11.26
IPC分类C02F1/00
摘要
本发明涉及污水处理技术领域，具体为一种生活污水初沉池除臭装置，包括注流管，注流管的一端固定连接有控制箱,控制箱中设置有控制桶和排料板箱，控制桶的周围固定环设有若干均匀分布的排料板箱，控制桶套在注流管外部，控制桶的中部设置有控制柱,控制柱和控制桶之间固定环设有若干均匀分布的支撑板，本发明构造设计实现了液体除臭药剂注入到初沉池过程中，控制桶带动排料板箱转动，进而起到搅动初沉池中污水的效果，初沉池中的污水环绕式运动，有利于药液的充分扩散，提高污水除臭的效率。
权利要求

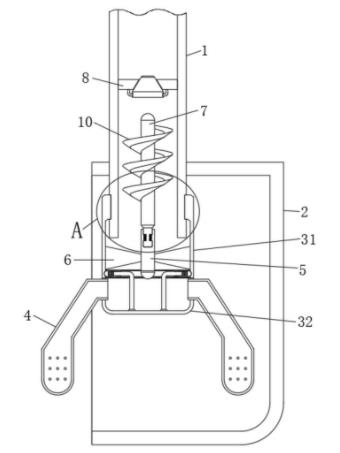

1.一种生活污水初沉池除臭装置，包括注流管(1)，其特征在于：所述注流管(1)的一端固定连接有控制箱(2),控制箱(2)中设置有控制桶(3)和排料板箱(4)，所述控制桶(3)的周围固定环设有若干均匀分布的排料板箱(4)，所述控制桶(3)套在注流管(1)外部，所述控制桶(3)的中部设置有控制柱(5),控制柱(5)和控制桶(3)之间固定环设有若干均匀分布的支撑板(6)，所述注流管(1)中设置有动力柱(7)和控制阀(8),动力柱(7)的一端设置有控制阀(8),动力柱(7)的另一端和控制柱(5)之间连接有压力组件(9)，所述动力柱(7)外部固定套有螺旋叶片(10)。
2.根据权利要求1所述的一种生活污水初沉池除臭装置，其特征在于：所述控制箱(2)为一端开口的箱壳体状，部分排料板箱(4)凸出到控制箱(2)外部，所述排料板箱(4)为一端开口的板壳体状，且开口端和控制桶(3)的内腔连通，排料板箱(4)壳体板上开设有若干均匀分布的通孔。
3.根据权利要求1所述的一种生活污水初沉池除臭装置，其特征在于：所述控制桶(3)为一端开口的圆柱壳体状，且开口端的内腔壁上设置内凸出筒，且控制桶(3)上的内凸出筒部分延伸到注流管(1)的外壁上开设的环形槽中。
4.根据权利要求1所述的一种生活污水初沉池除臭装置，其特征在于：所述控制阀(8)包括定位筒(11)、密封体(12)和L型片(13)，所述定位筒(11)固定在注流管(1)的内腔壁上，定位筒(11)的下方设置有密封体(12),密封体(12)的周围环设有若干均匀分布的L型片(13),L型片(13)一端固定在定位筒(11)上，L型片(13)的另一端凸出到密封体(12)的外侧壁上开设的滑槽中，所述密封体(12)形状为圆板上方一体连接圆台。
5.根据权利要求1所述的一种生活污水初沉池除臭装置，其特征在于：所述压力组件(9)包括发条(14)、制动片(15)和内柱(16)，所述内柱(16)为圆柱状且柱体腰部外壁上开设环形槽，内柱(16)一端固定在动力柱(7)上，内柱(16)的另一端延伸到压力组件(9)上开设的圆柱槽中，且压力组件(9)的圆柱槽腰部内壁上一体连接有内筒体，压力组件(9)上的内筒体设置在内柱(16)上的环形槽中。
6.根据权利要求5所述的一种生活污水初沉池除臭装置，其特征在于：所述压力组件(9)上的内筒体中设置有发条(14),发条(14)套在内柱(16)上，发条(14)的最内圈端部固定连接有若干均匀分布的制动片(15)，且制动片(15)部分嵌入到内柱(16)上，发条(14)上的最外圈端部固定连接有若干均匀分布的制动片(15)，且制动片(15)部分嵌入到控制柱(5)中。
7.根据权利要求5所述的一种生活污水初沉池除臭装置，其特征在于：所述控制桶(3)包括制动筒(31)和圆盖(32)，所述制动筒(31)活动套在(1)上，所述(4)固定在圆盖(32)上，所述制动筒(31)和圆盖(32)之间连接有若干均匀环设的限位组件(20)，所述限位组件(20)两侧的制动筒(31)内壁上均固定有束缚卡环(21)。
8.根据权利要求7所述的一种生活污水初沉池除臭装置，其特征在于：所述限位组件(20)包括L型折杆(17)、卡位帽(18)和内弹簧(19)，所述L型折杆(17)的一端固定在圆盖(32)上，L型折杆(17)的另一端外部套有卡位帽(18),L型折杆(17)和卡位帽(18)之间垫有内弹簧(19),卡位帽(18)形状为圆筒一侧一体连接半球体，制动筒(31)的内腔壁上环设有若干均匀分布的弧面槽，且卡位帽(18)的半球体端延伸到弧面槽中。
说明书
一种生活污水初沉池除臭装置
技术领域
本发明涉及污水处理技术领域，具体为一种生活污水初沉池除臭装置。
背景技术
现有技术中的生活污水初沉池处理工作涉及到除臭流程，对初沉池中附加的除臭装置进行改进设计，提高其自动化程度和实用性，对污水处理工作具有重要的意义。
如果能够发明一种除臭装置，可以实现除臭药剂稳定高效的注入到初沉池中，药剂和污水充分高效混合，就能解决问题，为此我们提供了一种生活污水初沉池除臭装置。
发明内容
本发明的目的在于提供一种生活污水初沉池除臭装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水初沉池除臭装置，包括注流管，所述注流管的一端固定连接有控制箱,控制箱中设置有控制桶和排料板箱，所述控制桶的周围固定环设有若干均匀分布的排料板箱，所述控制桶套在注流管外部，所述控制桶的中部设置有控制柱,控制柱和控制桶之间固定环设有若干均匀分布的支撑板，所述注流管中设置有动力柱和控制阀,动力柱的一端设置有控制阀,动力柱的另一端和控制柱之间连接有压力组件，所述动力柱外部固定套有螺旋叶片。
优选的，所述控制箱为一端开口的箱壳体状，部分排料板箱凸出到控制箱外部，所述排料板箱为一端开口的板壳体状，且开口端和控制桶的内腔连通，排料板箱壳体板上开设有若干均匀分布的通孔。
优选的，所述控制桶为一端开口的圆柱壳体状，且开口端的内腔壁上设置内凸出筒，且控制桶上的内凸出筒部分延伸到注流管的外壁上开设的环形槽中。
优选的，所述控制阀包括定位筒、密封体和L型片，所述定位筒固定在注流管的内腔壁上，定位筒的下方设置有密封体,密封体的周围环设有若干均匀分布的L型片,L型片一端固定在定位筒上，L型片的另一端凸出到密封体的外侧壁上开设的滑槽中，所述密封体形状为圆板上方一体连接圆台。
优选的，所述压力组件包括发条、制动片和内柱，所述内柱为圆柱状且柱体腰部外壁上开设环形槽，内柱一端固定在动力柱上，内柱的另一端延伸到压力组件上开设的圆柱槽中，且压力组件的圆柱槽腰部内壁上一体连接有内筒体，压力组件上的内筒体设置在内柱上的环形槽中。
优选的，所述压力组件上的内筒体中设置有发条,发条套在内柱上，发条的最内圈端部固定连接有若干均匀分布的制动片，且制动片部分嵌入到内柱上，发条上的最外圈端部固定连接有若干均匀分布的制动片，且制动片部分嵌入到控制柱中。
优选的，所述控制桶包括制动筒和圆盖，所述制动筒活动套在上，所述固定在圆盖上，所述制动筒和圆盖之间连接有若干均匀环设的限位组件，所述限位组件两侧的制动筒内壁上均固定有束缚卡环。
优选的，所述限位组件包括L型折杆、卡位帽和内弹簧，所述L型折杆的一端固定在圆盖上，L型折杆的另一端外部套有卡位帽,L型折杆和卡位帽之间垫有内弹簧,卡位帽形状为圆筒一侧一体连接半球体，制动筒的内腔壁上环设有若干均匀分布的弧面槽，且卡位帽的半球体端延伸到弧面槽中。
与现有技术相比，本发明的有益效果是：
1.本发明构造设计实现了液体除臭药剂注入到初沉池过程中，控制桶带动排料板箱转动，进而起到搅动初沉池中污水的效果，初沉池中的污水环绕式运动，有利于药液的充分扩散，提高污水除臭的效率；
2.本发明通过压力组件的设计，实现了缓冲式带动的效果，注流管中液体流动过程带动螺旋叶片，水压在一定范围拨动，为了避免螺旋叶片的转速变化过激，螺旋叶片带动动力柱,动力柱不会直接带动控制柱，中间过程通过发条进行缓冲，如果动力柱转速突然上升，就会使发条收缩变紧，随后再带动控制柱，起到有效的缓冲，最终实现控制桶的转速相对稳定；
3.通过卡位帽弹性卡位制动筒的壳体，如果意外被初沉池中的垃圾勾住，而制动筒持续转动，这样就会打破卡位帽的弹性卡位状态，即制动筒和圆盖相对错位转动，后期需要维修时，工作人员借用外力工具直接将圆盖从制动筒上拔下，即卡位帽从两个束缚卡环之间脱离，方便快捷。
