申请日2020.08.20
公开日期2021.11.19
IPC分类C02F9/08
摘要
本实用新型涉及污水处理技术领域，尤其为一种管道式污水处理设备，包括底座、污水处理管体、控制箱和滤芯主体以及紫外线消毒器，所述底座的顶部从左至右依次安装有污水处理管体与控制箱，所述污水处理管体的内部从左至右依次设有进液腔与净化腔，所述污水处理管体的左侧嵌入安装进液腔的内部安装有密封旋盖，所述密封旋盖的右侧设有密封垫，所述密封旋盖的左侧安装有拉手，整体装置结构简单，便于安装连接用于管道式污水处理使用，具有多层高效过滤和紫外线灭菌净化处理污水使用以及便于对净化后污水进行水质实时监视使用，便于拆装更换滤芯使用和定期拆装进行装置内部使用，便于保证过滤净化效果且稳定性和实用性较高，具有一定的推广价值。
权利要求

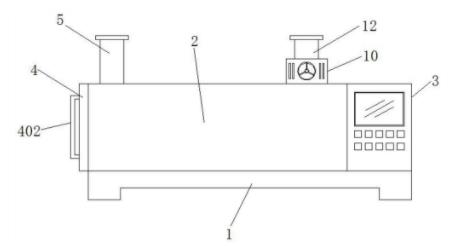

1.一种管道式污水处理设备，包括底座(1)、污水处理管体(2)、控制箱(3)和滤芯主体(6)以及紫外线消毒器(8)，其特征在于：所述底座(1)的顶部从左至右依次安装有污水处理管体(2)与控制箱(3)，所述污水处理管体(2)的内部从左至右依次设有进液腔(201)与净化腔(202)，所述污水处理管体(2)的左侧嵌入安装进液腔(201)的内部安装有密封旋盖(4)，所述密封旋盖(4)的右侧设有密封垫(401)，所述密封旋盖(4)的左侧安装有拉手(402)，所述污水处理管体(2)的顶部贯通进液腔(201)的顶端内部安装有进液管(5)，所述污水处理管体(2)的顶部右侧安装有吸泵(10)，所述吸泵(10)的底端贯通净化腔(202)的顶端内部安装有吸液管(11)，所述吸泵(10)的顶端安装有排液管(12)，所述净化腔(202)的内壁右侧设有安装槽(2021)，所述净化腔(202)的内壁嵌入安装有紫外线消毒器(8)，所述净化腔(202)的内壁底端右侧安装有水质检测器(9)，所述进液腔(201)的右侧嵌入净化腔(202)的内部延伸至安装槽(2021)的内部安装有滤芯主体(6)，所述滤芯主体(6)的左侧贴近密封垫(401)的一侧安装有支撑提把(7)，所述滤芯主体(6)上位于净化腔(202)的内部从内至外依次设有第一滤网层(601)与过滤棉层(602)、活性炭层(603)和高效超滤膜层(604)以及第二滤网层(605)。
2.根据权利要求1所述的一种管道式污水处理设备，其特征在于：所述安装槽(2021)的尺寸匹配卡装滤芯主体(6)的右侧。
3.根据权利要求1所述的一种管道式污水处理设备，其特征在于：所述控制箱(3)的基面上设有显示屏和若干控制按钮，且所述控制箱(3)与紫外线消毒器(8)和水质检测器(9)以及吸泵(10)内部电性连接。
4.根据权利要求1所述的一种管道式污水处理设备，其特征在于：所述密封旋盖(4)的外壁与污水处理管体(2)的左侧内壁之间采用螺纹连接结构。
5.根据权利要求1所述的一种管道式污水处理设备，其特征在于：所述进液管(5)与排液管(12)的顶端均安装有连接法兰盘。
6.根据权利要求1所述的一种管道式污水处理设备，其特征在于：所述紫外线消毒器(8)采用环形嵌入安装于净化腔(202)的内壁共设有多组。
说明书
一种管道式污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种管道式污水处理设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，现有的污水处理装置，不便于安装连接用于管道式污水处理使用，不具有多层高效过滤和紫外线灭菌净化处理污水使用以及不便于对净化后污水进行水质实时监视使用，不便于拆装更换滤芯使用和定期拆装进行装置内部使用，无法保证过滤净化效果，因此需要一种管道式污水处理设备对上述问题做出改善。
实用新型内容
本实用新型的目的在于提供一种管道式污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种管道式污水处理设备，包括底座、污水处理管体、控制箱和滤芯主体以及紫外线消毒器，所述底座的顶部从左至右依次安装有污水处理管体与控制箱，所述污水处理管体的内部从左至右依次设有进液腔与净化腔，所述污水处理管体的左侧嵌入安装进液腔的内部安装有密封旋盖，所述密封旋盖的右侧设有密封垫，所述密封旋盖的左侧安装有拉手，所述污水处理管体的顶部贯通进液腔的顶端内部安装有进液管，所述污水处理管体的顶部右侧安装有吸泵，所述吸泵的底端贯通净化腔的顶端内部安装有吸液管，所述吸泵的顶端安装有排液管，所述净化腔的内壁右侧设有安装槽，所述净化腔的内壁嵌入安装有紫外线消毒器，所述净化腔的内壁底端右侧安装有水质检测器，所述进液腔的右侧嵌入净化腔的内部延伸至安装槽的内部安装有滤芯主体，所述滤芯主体的左侧贴近密封垫的一侧安装有支撑提把，所述滤芯主体上位于净化腔的内部从内至外依次设有第一滤网层与过滤棉层、活性炭层和高效超滤膜层以及第二滤网层。
优选的，所述安装槽的尺寸匹配卡装滤芯主体的右侧。
优选的，所述控制箱的基面上设有显示屏和若干控制按钮，且所述控制箱与紫外线消毒器和水质检测器以及吸泵内部电性连接。
优选的，所述密封旋盖的外壁与污水处理管体的左侧内壁之间采用螺纹连接结构。
优选的，所述进液管与排液管的顶端均安装有连接法兰盘。
优选的，所述紫外线消毒器采用环形嵌入安装于净化腔的内壁共设有多组。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的污水处理管体的进液管与排液管便于连接于污水管道中形成管道式污水处理使用，通过污水处理管体内部进液腔嵌入净化腔内部卡装的滤芯主体，将进液腔内部的污水进入滤芯主体内部，通过排液管连接吸泵导流吸液，使得滤芯主体内部的污水依次经过第一滤网层、过滤棉层、活性炭层、高效超滤膜层以及第二滤网层进行多层除杂吸附高效过滤处理使用，并通过净化腔的内壁位于过滤芯主体外围环形分布安装的紫外线消毒器便于对过滤后的液体，利用紫外线光子的高能波段的能量破坏水体中的各种病毒、细菌、病原体的DNA和RNA结构，使其受破坏后丧失生产蛋白质的能力和繁殖能力，从而达到净化灭菌目，并通过净化腔内壁安装的水质检测器便于对净化后污水进行水质实时监视使用，结构简单且采用管道式连接污水处理结构，便于进行安装使用，同时具有多层高效过滤和紫外线灭菌净化处理污水使用以及便于对净化后污水进行水质实时监视使用。
2、本实用新型中，通过设置的污水处理管体左侧密封旋盖便于拆除后对内部进液腔嵌入净化腔卡装的滤芯主体进行抽出清洗或更换，并在重新卡装滤芯主体后，进行安装密封旋盖，通过旋紧的密封旋盖配合滤芯主体两侧的支撑提把进行接触，实现滤芯主体的卡装压紧，结构简单且便于拆装更换滤芯使用和定期拆装进行装置内部使用，便于保证过滤净化效果。
