申请日2020.09.05
公开日期2021.11.12
IPC分类C02F3/30
摘要
本实用新型属于一种AO污水处理工艺活性污泥乳化装置。主要包括硝化装置、反硝化装置、沉淀池、搅拌桨、曝气装置、鼓风机、回流装置、乳化装置。其中乳化装置位于活性污泥回流装置中，活性污泥回流至反硝化装置前经由乳化装置乳化处理，乳化装置为密封结构，带有抽真空装置，可以为回流的活性污泥抽真空处理。该装置实现了活性污泥的乳化，提高了表面积，提高了污泥活性。
权利要求

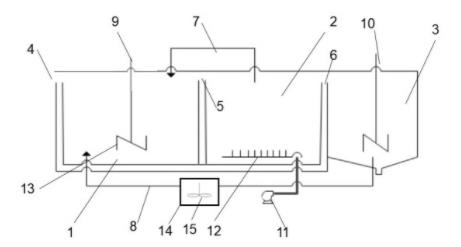

1.一种AO污水处理工艺活性污泥乳化装置，其特征在于该活性污泥乳化装置包括硝化装置、反硝化装置、沉淀池、搅拌桨、曝气装置、鼓风机、回流装置、乳化装置；反硝化装置、硝化装置和沉淀池依次通过溢流口相连，硝化装置和反硝化装置上部相连回流溶液，沉淀池和反硝化装置下部相连回流活性污泥，且该回流装置与乳化装置相连接，乳化装置中安装有乳化机。
2.根据权利要求1所述的一种AO污水处理工艺活性污泥乳化装置，其特征在于乳化装置与反硝化装置相连接。
3.根据权利要求1所述的一种AO污水处理工艺活性污泥乳化装置，其特征在于乳化装置为密封结构。
4.根据权利要求1所述的一种AO污水处理工艺活性污泥乳化装置，其特征在于乳化装置带有抽真空装置。
5.根据权利要求1所述的一种AO污水处理工艺活性污泥乳化装置，其特征在于乳化装置中安装有高速乳化机。
说明书
一种AO污水处理工艺活性污泥乳化装置
技术领域
本实用新型涉及一种AO污水处理工艺活性污泥乳化装置。
背景技术
AO处理工艺是农村污水处理中较为常见的工艺，主要设备为合建的硝化、反硝化装置和沉淀装置组成，其中沉淀装置中的活性污泥需要回流到反硝化装置中，但是一般情况下，活性污泥聚集成块状，表面积较低，回流到反硝化装置中之后，反硝化装置中的搅拌装置转速较低，不能很好的分散活性污泥，造成活性污泥活性低。且活性污泥中带有较多的空气，直接回流至厌氧的反硝化装置中不利于反硝化菌的生长，降低了反硝化的效率。
面对以上问题，我们急需开发一种AO污水处理工艺活性污泥乳化装置，将沉淀装置回流到反硝化装置中的活性污泥进行乳化分散，提高活性污泥的表面积，且同步去除活性污泥中的空气，从而提高污泥的活性保证反硝化菌的反硝化效率。
实用新型内容
鉴于此，有必要开发一种AO污水处理工艺活性污泥乳化装置，实现活性污泥的乳化。本实用新型主要由以下技术方案实行：一种AO污水处理工艺活性污泥乳化装置，包括硝化装置、反硝化装置、沉淀池、搅拌桨、曝气装置、鼓风机、回流装置、乳化装置。其中乳化装置位于活性污泥回流装置中，活性污泥回流至反硝化装置前经由乳化装置乳化处理，乳化装置为密封结构，带有抽真空装置，可以为回流的活性污泥抽真空处理。
作为优选，在活性污泥回流装置上安装乳化装置；
作为优选，乳化装置中安装有高速乳化机；
与现有污水AO处理装置相比，本新型具有以下特点：
1.实现了活性污泥的乳化，提高了表面积，提高了污泥活性；
