申请日2020.10.26
公开日期2021.11.16
IPC分类C02F9/04
摘要
本实用新型公开了一种一体化污水处理用调节池，涉及污水处理技术领域，具体为一种一体化污水处理用调节池，包括调节池，所述调节池的下方固定连接有搅拌电机安装箱，搅拌电机安装箱的内底壁固定连接有搅拌电机，所述调节池的上方固定连接有药箱，所述调节池的上方固定连接有第一抽水泵。该种一体化污水处理用调节池，通过过滤网的设置，使该种一体化污水处理用调节池具备了过滤杂质的效果，通过第一过滤网、第二过滤网和第三过滤网的配合设置，在使用的过程中可以对污水进行多重过滤，通过调节齿条、齿轮和摇把的配合设置，在使用的过程中可以对过滤网进行升起操作，从而起到了便于清理过滤网的作用，达到了高效过滤的目的。
权利要求

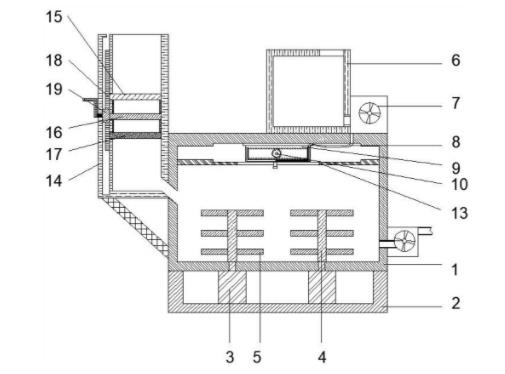

1.一种一体化污水处理用调节池，包括调节池(1)，其特征在于：所述调节池(1)的下方固定连接有搅拌电机安装箱(2)，搅拌电机安装箱(2)的内底壁固定连接有搅拌电机(3)，所述调节池(1)的上方固定连接有药箱(6)，所述调节池(1)的上方固定连接有第一抽水泵(7)，第一抽水泵(7)的下方固定连接有导管(8)，导管(8)的一端固定连接有喷头，所述调节池(1)的内顶壁滑动连接有第一齿条(9)，第一齿条(9)的一侧啮合有驱动轮(10)，所述第一齿条(9)的一侧开设有通孔，通孔的内部插接有导管(8)，所述第一齿条(9)的一侧固定连接有齿条连接板(11)，齿条连接板(11)的一侧开设有第一导管通孔，第一导管通孔的内部插接有导管(8)，所述齿条连接板(11)的一端固定连接有第二齿条(12)，第二齿条(12)的一侧与驱动轮(10)的一侧啮合，所述第二齿条(12)的一侧开设有第二导管通孔，第二导管通孔的内部插接有导管(8)，所述调节池(1)的内侧壁固定连接有隔板(13)，隔板(13)的上表面与第二齿条(12)的一侧滑动连接，所述隔板(13)的上表面开设有喷头通孔，喷头通孔的一侧与喷头的外侧面滑动连接，所述调节池(1)的一侧固定连接有过滤箱(14)，过滤箱(14)的下方固定连接有固定杆，固定杆的一端与调节池(1)的一侧固定连接，所述过滤箱(14)的内侧壁滑动连接有过滤网，过滤网包括第一过滤网(15)、第二过滤网(16)和第三过滤网(17)，所述过滤网的一侧固定连接有调节齿条(18)。
2.根据权利要求1所述的一种一体化污水处理用调节池，其特征在于：所述搅拌电机(3)的数量有两个，且均匀的分布在搅拌电机安装箱(2)的内底壁，所述搅拌电机(3)的输出端转动连接有搅拌转轴，搅拌转轴的一端固定连接有搅拌连杆(4)，搅拌连杆(4)的一侧固定连接有搅拌杆(5)，搅拌杆(5)的数量有若干个，且呈环形阵列的方式均匀的排布在搅拌连杆(4)的外表面。
3.根据权利要求1所述的一种一体化污水处理用调节池，其特征在于：所述药箱(6)的上表面开设有入药口，所述药箱(6)的一侧开设有出药口，所述第一抽水泵(7)的一侧固定连接有第一抽水管，第一抽水管的一端与出药口的一侧固定连接。
4.根据权利要求1所述的一种一体化污水处理用调节池，其特征在于：所述第一过滤网(15)的下方固定连接有第一连接杆，第一连接杆的一端固定连接有第二过滤网(16)，第二过滤网(16)的下方固定连接有第二连接杆，第二连接杆的一端固定连接有第三过滤网(17)。
5.根据权利要求1所述的一种一体化污水处理用调节池，其特征在于：所述调节齿条(18)与过滤箱(14)的内侧壁滑动连接，所述过滤箱(14)的一侧插接有摇把，摇把的一端固定连接有齿轮(19)，所述调节齿条(18)的一侧与齿轮(19)的一侧啮合，所述齿轮(19)的一侧与过滤箱(14)的内侧壁转动连接。
说明书
一种一体化污水处理用调节池
技术领域
本实用新型涉及污水处理技术领域，具体为一种一体化污水处理用调节池。
背景技术
调节池，用以调节进、出水流量的构筑物。主要起对水量和水质的调节作用，以及对污水pH值、水温，有预曝气的调节作用，还可用作事故排水。对于有些反应，如厌氧反应对水质、水量和冲击负荷较为敏感，所以对于工业废水适当尺寸的调节池，对水质、水量的调节是厌氧反应稳定运行的保证。调节池的作用是均质和均量，一般还可考虑兼有沉淀、混合、加药、中和和预酸化等功能。现有的调节池在使用时，仍然会存在一些问题，前期处理不当，导致在污水进入调节池内，仍然夹杂部分污泥以及其他杂质，就会影响污水在调节池内的正常调节，严重时，可能会堵塞管道等，疏通比较麻烦，影响正常的处理工作的问题，为此我们提出一种污水处理用调节池。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种一体化污水处理用调节池，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种一体化污水处理用调节池，包括调节池，所述调节池的下方固定连接有搅拌电机安装箱，搅拌电机安装箱的内底壁固定连接有搅拌电机，所述调节池的上方固定连接有药箱，所述调节池的上方固定连接有第一抽水泵，第一抽水泵的下方固定连接有导管，导管的一端固定连接有喷头，所述调节池的内顶壁滑动连接有第一齿条，第一齿条的一侧啮合有驱动轮，所述调节池的一侧固定连接有过滤箱，过滤箱的下方固定连接有固定杆，固定杆的一端与调节池的一侧固定连接，所述过滤箱的内侧壁滑动连接有过滤网，过滤网包括第一过滤网、第二过滤网和第三过滤网，所述过滤网的一侧固定连接有调节齿条。
可选的，所述搅拌电机的数量有两个，且均匀的分布在搅拌电机安装箱的内底壁，所述搅拌电机的输出端转动连接有搅拌转轴，搅拌转轴的一端固定连接有搅拌连杆，搅拌连杆的一侧固定连接有搅拌杆，搅拌杆的数量有若干个，且呈环形阵列的方式均匀的排布在搅拌连杆的外表面。
可选的，所述药箱的上表面开设有入药口，所述药箱的一侧开设有出药口，所述第一抽水泵的一侧固定连接有第一抽水管，第一抽水管的一端与出药口的一侧固定连接。
可选的，所述第一齿条的一侧开设有通孔，通孔的内部插接有导管，所述第一齿条的一侧固定连接有齿条连接板，齿条连接板的一侧开设有第一导管通孔，第一导管通孔的内部插接有导管，所述齿条连接板的一端固定连接有第二齿条，第二齿条的一侧与驱动轮的一侧啮合，所述第二齿条的一侧开设有第二导管通孔，第二导管通孔的内部插接有导管，所述调节池的内侧壁固定连接有隔板，隔板的上表面与第二齿条的一侧滑动连接，所述隔板的上表面开设有喷头通孔，喷头通孔的一侧与喷头的外侧面滑动连接。
可选的，所述第一过滤网的下方固定连接有第一连接杆，第一连接杆的一端固定连接有第二过滤网，第二过滤网的下方固定连接有第二连接杆，第二连接杆的一端固定连接有第三过滤网。
可选的，所述调节齿条与过滤箱的内侧壁滑动连接，所述过滤箱的一侧插接有摇把，摇把的一端固定连接有齿轮，所述调节齿条的一侧与齿轮的一侧啮合，所述齿轮的一侧与过滤箱的内侧壁转动连接。
(三)有益效果
本实用新型提供了一种一体化污水处理用调节池，具备以下有益效果：
1、该种一体化污水处理用调节池，通过过滤网的设置，使该种一体化污水处理用调节池具备了过滤杂质的效果，通过第一过滤网、第二过滤网和第三过滤网的配合设置，在使用的过程中可以对污水进行多重过滤，通过调节齿条、齿轮和摇把的配合设置，在使用的过程中可以对过滤网进行升起操作，从而起到了便于清理过滤网的作用，达到了高效过滤的目的。
2、该种一体化污水处理用调节池，通过药箱的设置，使该种一体化污水处理用调节池具备了中和污水的效果，通过驱动轮、第一齿条、第二齿条、搅拌电机、搅拌连杆和搅拌杆的配合设置，在使用的过程中可以使药剂与污水混合更加均匀，达到了使中和更加彻底的目的。
