申请日2021.07.23
公开日期2021.12.14
IPC分类C02F3/10;C02F101/16;C02F101/10;C02F101/30
摘要
本实用新型公开了一种循环生物滤池，涉及污水处理技术领域，包括布水机构、过滤机构、集水池和调节池，布水机构、过滤机构和集水池自上而下设置，过滤机构包括至少两层滤料层，相邻的滤料层之间设置有空气层，调节池设置有进水口，调节池通过回流管与布水机构连接，集水池设置有出水口，调节池内的污水通过回流管进入布水机构，并通过布水机构均布在滤料层，经过各滤料层过滤后落入集水池中。污水通过布水机构均布在最上侧的滤料层上，污水在经过相邻的两滤料层过滤的过程中，形成原水跌落的形态，从而形成逐级跌落自然充氧，增加了溶解氧，在降低有机物的同时，可以有效去除水中氮和磷的污染物，提高了污水处理效率和出水水质。
权利要求

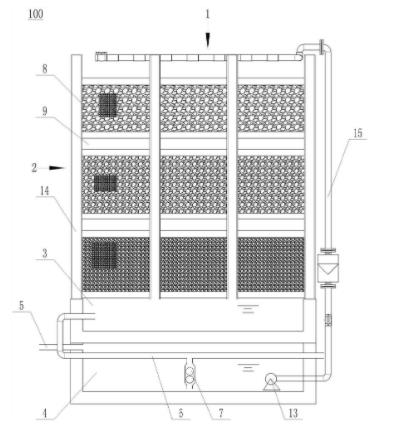

1.一种循环生物滤池，其特征在于：包括布水机构、过滤机构、集水池和调节池，所述布水机构、所述过滤机构和所述集水池自上而下设置，所述过滤机构包括至少两层滤料层，相邻的所述滤料层之间设置有空气层，所述调节池设置有进水口，所述调节池通过回流管与所述布水机构连接，所述集水池设置有出水口，所述调节池内的污水通过所述回流管进入所述布水机构，并通过所述布水机构均布在所述滤料层，经过各所述滤料层过滤后落入所述集水池中。
2.根据权利要求1所述的循环生物滤池，其特征在于：所述出水口处连接有出水管，所述出水管上连接有支管，所述支管的一端与所述出水管连通，所述支管的另一端与所述调节池连通，所述支管上设置有第一阀门，所述第一阀门根据所述调节池内的水量进行开启和关闭，所述第一阀门关闭时，所述集水池内的水通过所述出水管排出，所述第一阀门开启时，所述集水池内的水流入所述调节池中。
3.根据权利要求2所述的循环生物滤池，其特征在于：所述第一阀门为浮球阀。
4.根据权利要求1所述的循环生物滤池，其特征在于：各所述滤料层内均设置有填料，位于上一层的所述滤料层的滤料的尺寸大于位于下一层的所述滤料层的滤料的尺寸。
5.根据权利要求4所述的循环生物滤池，其特征在于：所述填料为陶粒。
6.根据权利要求1所述的循环生物滤池，其特征在于：所述布水机构与所述过滤机构之间存在间隙，所述布水机构包括布水主管，所述布水主管上均匀设置有若干布水支管，各所述布水支管上均匀设置有若干布水罩。
7.根据权利要求6所述的循环生物滤池，其特征在于：所述布水主管包括依次连接的第一连接部、第二连接部和第三连接部，所述一连接部、所述第二连接部和所述第三连接部形成U形管，所述第二连接部与所述回流管连通，各所述布水支管的一端与所述第一连接部连通，各所述布水支管的另一端与所述第三连接部连通。
8.根据权利要求1所述的循环生物滤池，其特征在于：所述循环生物滤池还包括循环泵，所述循环泵分别与所述调节池和所述回流管连通。
9.根据权利要求1所述的循环生物滤池，其特征在于：所述回流管上设置有流量计和第二阀门。
10.根据权利要求1所述的循环生物滤池，其特征在于：所述循环生物滤池还包括支架，所述布水机构、所述过滤机构、所述集水池和所述调节池均设置在所述支架上。
说明书
一种循环生物滤池
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种循环生物滤池。
背景技术
当前国家对农村污水处理逐步重视，改善生态环境，加大农村污水处理。目前在农村循环生物滤池设备，都是单个拼接箱体形式，如果处理量变大的情况下，只有增加拼接水箱的数量，从而占地面积非常大。
实用新型内容
本实用新型的目的是提供一种循环生物滤池，以解决上述现有技术存在的问题，有效降低占地面积，相邻层的滤料层之间形成跌水充氧，提高污水处理效率及提高出水水质。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供了一种循环生物滤池，包括布水机构、过滤机构、集水池和调节池，所述布水机构、所述过滤机构和所述集水池自上而下设置，所述过滤机构包括至少两层滤料层，相邻的所述滤料层之间设置有空气层，所述调节池设置有进水口，所述调节池通过回流管与所述布水机构连接，所述集水池设置有出水口，所述调节池内的污水通过所述回流管进入所述布水机构，并通过所述布水机构均布在所述滤料层，经过各所述滤料层过滤后落入所述集水池中。
优选地，所述出水口处连接有出水管，所述出水管上连接有支管，所述支管的一端与所述出水管连通，所述支管的另一端与所述调节池连通，所述支管上设置有第一阀门，所述第一阀门根据所述调节池内的水量进行开启和关闭，所述第一阀门关闭时，所述集水池内的水通过所述出水管排出，所述第一阀门开启时，所述集水池内的水流入所述调节池中。
优选地，所述第一阀门为浮球阀。
优选地，各所述滤料层内均设置有填料，位于上一层的所述滤料层的滤料的尺寸大于位于下一层的所述滤料层的滤料的尺寸。
优选地，所述填料为陶粒。
优选地，所述布水机构与所述过滤机构之间存在间隙，所述布水机构包括布水主管，所述布水主管上均匀设置有若干布水支管，各所述布水支管上均匀设置有若干布水罩。
优选地，所述布水主管包括依次连接的第一连接部、第二连接部和第三连接部，所述一连接部、所述第二连接部和所述第三连接部形成U形管，所述第二连接部与所述回流管连通，各所述布水支管的一端与所述第一连接部连通，各所述布水支管的另一端与所述第三连接部连通。
优选地，所述循环生物滤池还包括循环泵，所述循环泵分别与所述调节池和所述回流管连通。
优选地，所述回流管上设置有流量计和第二阀门。
优选地，所述循环生物滤池还包括支架，所述布水机构、所述过滤机构、所述集水池和所述调节池均设置在所述支架上。
本实用新型相对于现有技术取得了以下技术效果：
污水通过布水机构均布在最上侧的滤料层上，污水在经过相邻的两滤料层过滤的过程中，形成原水跌落的形态，从而形成逐级跌落自然充氧，增加了溶解氧，在降低有机物的同时，可以有效去除水中氮和磷的污染物，提高了污水处理效率和出水水质。
（发明人：罗涛）
