申请日2021.08.11
公开日期2021.12.28
IPC分类C02F9/04
摘要
本申请公开了一种实验室废水处理系统，为一体成型的玻璃钢罐体，包括调节池、中和池、沉淀池、沉淀浓缩池及消毒池；调节池内有挂篮式固定的格栅，调节池前侧壁设置有进水管，后侧壁设有与中和池连通的输水管；中和池设有潜水搅拌机和PH探头，并与加药罐及控制柜连接，中和池后侧壁设有与沉淀池连通的输水管；沉淀池置于中和池和消毒池之间，并与其分别通过管道连通为一体，并通过加药管线连接加药罐，且在沉淀池内部设有污泥泵；沉淀浓缩池底部设有石英砂过滤层和形成定期清理的污泥层，且通过回流管将上清液回流至调节池；消毒池通过加药管线连接加药罐，并在消毒池上端设置有ORP检测仪。本申请集中处理多种化学实验室污水，安装简单，处理效果好，设有检测环节，更容易达到排放准标。
权利要求

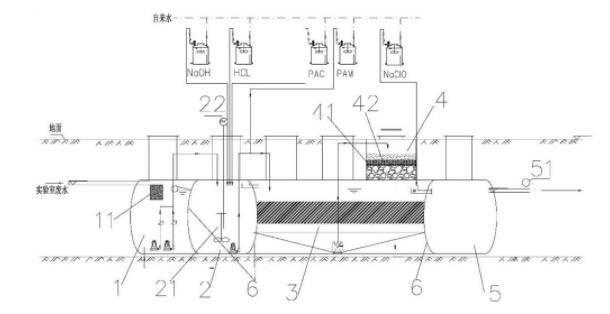

1.一种实验室废水处理系统，其特征在于：为一体成型的玻璃钢罐体，包括调节池、中和池、沉淀池、沉淀浓缩池及消毒池；
所述玻璃钢罐体的内部左端部为所述调节池，所述调节池内设置有挂篮式固定的格栅和防止池子底部淤泥堆积的潜水搅拌机，所述调节池前侧壁设置有进水管，后侧壁设有与所述中和池连通的输水管；
所述中和池是由与玻璃钢罐体大小匹配的两块半弧形隔板及所述调节池与所述沉淀池之间设置的侧壁圈围形成，所述中和池设有防止池子底部淤泥堆积的潜水搅拌机和PH探头，并与含投放中和物料的加药罐及控制柜连接，所述中和池后侧壁设有与所述沉淀池连通的输水管；
所述沉淀池置于所述中和池和所述消毒池之间，并与其分别通过管道连通为一体，并通过加药管线连接含聚丙烯酰胺的加药罐，且在所述沉淀池内部设有运输污泥至所述沉淀浓缩池的污泥泵；
所述沉淀浓缩池底部设有石英砂过滤层和形成定期清理的污泥层，且通过回流管将上清液回流至所述调节池；
在所述玻璃钢罐体内部与其匹配的半弧形隔板与所述玻璃钢罐体右侧壁形成所述消毒池，所述消毒池通过加药管线连接含次氯酸盐的加药罐，并在所述消毒池上端设置有ORP检测仪。
2.根据权利要求1所述的实验室废水处理系统，其特征在于，所述调节池、所述中和池及所述消毒池底部均设置有曝气管，所述曝气管通过曝气管线连接有鼓风机。
3.根据权利要求1所述的实验室废水处理系统，其特征在于：所述调节池、所述中和池、所述沉淀池、所述沉淀浓缩池和所述消毒池的上端口均设有检查口和与之配合的格栅。
4.根据权利要求1所述的实验室废水处理系统，其特征在于，所述调节池、所述中和池、所述沉淀池和所述沉淀浓缩池的内部分别设置有提升泵。
5.根据权利要求1所述的实验室废水处理系统，其特征在于：所述调节池还包括调节废水水量的液位控制器和转子流量计。
6.根据权利要求1所述的实验室废水处理系统，其特征在于：所述调节池、所述沉淀池和所述消毒池内安装有多组与水平面呈斜角布置的斜板。
说明书
一种实验室废水处理系统
技术领域
本申请涉及污水处理技术领域，具体涉及一种实验室废水处理系统。
背景技术
试验过程中采用有机试剂及各种特性的物质，有的物质毒性较强，具有极大的污染性特点的实验室所产生的废水也因此不能够直接排放于市政下水管道，必须对其处理净化。现有废水的处理系统对实验室废水的处理比较简单，一般只是进行PH中和调节和去重金属离子，处理效果不理想；无法对实验室废水进行全面的处理，污水中大部分的杂质未被降解含有大量细菌。实验室的废水如导致对废水的处理不达标，达不到环保标准，将对环境影响比较大，且现有的实验室废水处理装置结构复杂，不利于安装制造，且维护不便。
现有的玻璃钢一体化实验室污水处理设备，难点在于每个池都要求是独立的，但传统的隔板设计，很容易手受力不均匀，出现渗漏串水现象，这样对整体的系统运行，影响很大，后期的出水水质很难达标。
实用新型内容
针对以上不足，通过申请人的努力研发，很好地解决了以上难题，并采用以下技术方案：
一种实验室废水处理系统，为一体成型的玻璃钢罐体，包括调节池、中和池、沉淀池、沉淀浓缩池及消毒池；
所述玻璃钢罐体的内部左端部为所述调节池，所述调节池内设置有挂篮式固定的格栅和防止池子底部淤泥堆积的潜水搅拌机，所述调节池前侧壁设置有进水管，后侧壁设有与所述中和池连通的输水管；
所述中和池是由与玻璃钢罐体大小匹配的两块半弧形隔板及所述调节池与所述沉淀池之间设置的侧壁圈围形成，所述中和池设有防止池子底部淤泥堆积的潜水搅拌机和PH探头，并与含投放中和物料的加药罐及控制柜连接，所述中和池后侧壁设有与所述沉淀池连通的输水管；
所述沉淀池置于所述中和池和所述消毒池之间，并与其分别通过管道连通为一体，并通过加药管线连接含聚丙烯酰胺的加药罐，且在所述沉淀池内部设有运输污泥至所述沉淀浓缩池的污泥泵；
所述沉淀浓缩池底部设有石英砂过滤层和形成定期清理的污泥层，且通过回流管将上清液回流至所述调节池；
在所述玻璃钢罐体内部与其匹配的半弧形隔板与所述玻璃钢罐体右侧壁形成所述消毒池，所述消毒池通过加药管线连接含次氯酸盐的加药罐，并在所述消毒池上端设置有ORP检测仪。
申请人摒弃传统的平面隔板制造工艺，采用独特的模具做出与玻璃钢罐体同一直径的半弧形隔板，很好地解决了水池串水，渗水的问题，并推动了玻璃钢作为污水处理的储水容器的最佳选择。提高了系统的整体性，提高了生产效率，提高了施工速度，保证了处理水的效果。
作为本申请的进一步技术改进，所述调节池、所述中和池及所述消毒池底部均设置有曝气管，所述曝气管通过曝气管线连接有鼓风机。
作为本申请的进一步技术改进，所述调节池、所述中和池、所述沉淀池、所述沉淀浓缩池和所述消毒池的上端口均设有检查口和与之配合的格栅。
作为本申请的进一步技术改进，所述调节池、所述中和池、所述沉淀池和所述沉淀浓缩池的内部分别设置有提升泵。
作为本申请的进一步技术改进，所述调节池还包括调节废水水量的液位控制器和转子流量计。
作为本申请的进一步技术改进，所述调节池、所述沉淀池和所述消毒池内安装有多组与水平面呈斜角布置的斜板。
本申请的有益效果：污水收集汇入调节池，污水经格栅去除其中较大的杂质和漂浮物，再经调节池调节水量水质后，利用潜水搅拌机对废水水量进行调节并均质，去除大分子有机物，同时提高污水可生化性。出水进入中和池，投入中和物料，调和PH至中性，再经过沉淀池进一步沉淀过滤得到处理后的清夜。也增设了沉淀浓缩池存储污泥，再通过定期清理，最后消毒池通过加药管线连接含次氯酸盐的加药罐，并在消毒池上端设置有ORP检测仪监测排放是否达标再进行排放。
（发明人：张芳）
