公布日：2022.01.11
申请日：2021.11.09
分类号：C02F9/04(2006.01)I;C02F103/18(2006.01)N
摘要

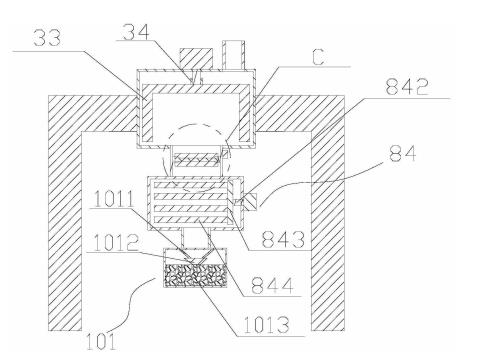

本发明涉及脱硫废水技术领域，具体涉及一种脱硫废水处理系统；加水管位于加水箱的上方，导水管设置于加水箱和循环箱之间，循环组件设置于循环箱的侧边，净化组件设置于净化箱的内部，将废水通过加水管注入加水箱的内部，再加入与之反应的氢氧化钠，便启动刮动组件将加水箱侧壁的污垢刮除，通过导水管内部，筛网对其进行过滤，进入循环箱内部，侧边的循环组件便对其过滤的废水再次注入加水箱内部进行再次过滤，通过注水管注入至净化箱内部，净化组件再次进行过滤，过滤完毕后，便通过排水管排出，从而便能够加强对废水的净化，提高对废水的回收利用。
权利要求书
1.一种脱硫废水处理系统，其特征在于，所述脱硫废水处理系统包括加水箱、加水管、刮动组件、导水管、阀门、筛网、循环箱、循环组件、注水管、净化箱、净化组件和排水管，所述加水管与所述加水箱连通，并位于所述加水箱的上方，所述刮动组件设置于所述加水箱的内部，所述导水管的一端与所述加水箱连通，所述导水管的另一端与所述循环箱连通，所述循环箱位于所述导水管的下方，所述筛网设置于所述导水管的内部，所述循环组件设置于所述循环箱的侧边，所述注水管的一端与所述循环箱连通，所述注水管的另一端与所述净化箱连通，所述导水管和所述注水管的侧边均设置有所述阀门，所述净化组件设置于所述净化箱的内部，所述排水管设置于所述净化箱的侧边；所述循环组件包括循环泵、连接管和固定套筒，所述循环泵设置于所述循环箱的侧边，所述连接管的一端与所述循环泵固定连接，所述连接管的另一端插入所述加水箱的内部，所述固定套筒与所述加水箱固定连接，并位于所述加水箱的上方，且所述固定套筒套设在所述连接管的外部。 2.如权利要求1所述的脱硫废水处理系统，其特征在于，所述循环组件还包括搅拌结构，所述搅拌结构与所述循环箱固定连接，并位于所述循环箱的内部。 3.如权利要求2所述的脱硫废水处理系统，其特征在于，所述搅拌结构包括第一电机、转动杆、固定板和搅拌杆，所述第一电机与所述循环箱固定连接，并位于所述循环箱的侧边，所述转动杆的一端与所述第一电机的输出端固定连接，所述转动杆的另一端插入所述循环箱，并与所述固定板固定连接，所述搅拌杆的数量为多根，多根所述搅拌杆均设置于所述固定板的侧边。 4.如权利要求3所述的脱硫废水处理系统，其特征在于，所述刮动组件包括第二电机、转轴、U形刮杆，所述第二电机与所述加水箱固定连接，并位于所述加水箱的上方，所述转轴的一端与所述第二电机的输出端固定连接，所述转轴的另一端插入所述加水箱，并与所述U形刮杆固定连接，所述U形刮杆位于所述转轴的下方。 5.如权利要求4所述的脱硫废水处理系统，其特征在于，所述刮动组件还包括稳定套筒，所述稳定套筒与所述U形刮杆固定连接，并位于所述U形刮杆的上方，且所述稳定套筒套设在所述转轴的外部。 6.如权利要求5所述的脱硫废水处理系统，其特征在于，所述净化组件包括第一滤芯、第二滤芯、活性炭层和石棉网，所述第一滤芯与所述注水管固定连接，并位于所述注水管的下方，且位于所述净化箱的内部，所述第二滤芯设置于所述第一滤芯的下方，所述活性炭层与所述净化箱固定连接，并位于所述第二滤芯的下方，所述石棉网设置于所述排水管的内部。
发明内容
本发明的目的在于提供一种脱硫废水处理系统，旨在解决现有技术中的废水处理系统过滤效果不佳，从而影响对废水的回收利用的技术问题。
为实现上述目的，本发明采用的一种脱硫废水处理系统，所述脱硫废水处理系统包括加水箱、加水管、刮动组件、导水管、阀门、筛网、循环箱、循环组件、注水管、净化箱、净化组件和排水管，所述加水管与所述加水箱连通，并位于所述加水箱的上方，所述刮动组件设置于所述加水箱的内部，所述导水管的一端与所述加水箱连通，所述导水管的另一端与所述循环箱连通，所述循环箱位于所述导水管的下方，所述筛网设置于所述导水管的内部，所述循环组件设置于所述循环箱的侧边，所述注水管的一端与所述循环箱连通，所述注水管的另一端与所述净化箱连通，所述导水管和所述注水管的侧边均设置有所述阀门，所述净化组件设置于所述净化箱的内部，所述排水管设置于所述净化箱的侧边；
所述循环组件包括循环泵、连接管和固定套筒，所述循环泵设置于所述循环箱的侧边，所述连接管的一端与所述循环泵固定连接，所述连接管的另一端插入所述加水箱的内部，所述固定套筒与所述加水箱固定连接，并位于所述加水箱的上方，且所述固定套筒套设在所述连接管的外部。
将废水通过所述加水管注入所述加水箱的内部，再加入与之反应的氢氧化钠，随后，便启动所述刮动组件，将所述加水箱侧壁的污垢刮除，通过所述导水管内部，所述筛网对其进行过滤，进入所述循环箱内部，侧边的所述循环组件便对其过滤的废水再次注入所述加水箱内部进行再次过滤，随后，便通过所述注水管注入至所述净化箱内部，通过所述净化组件再次进行过滤，过滤完毕后，便通过所述排水管排出，从而便能够加强对废水的净化，提高对废水的再次使用。
其中，所述循环组件还包括搅拌结构，所述搅拌结构与所述循环箱固定连接，并位于所述循环箱的内部。
所述搅拌结构设置于所述循环箱的内部，能够加快所述循环箱内部的氢氧化钠与废水中的脱硫的反应速度。
其中，所述搅拌结构包括第一电机、转动杆、固定板和搅拌杆，所述第一电机与所述循环箱固定连接，并位于所述循环箱的侧边，所述转动杆的一端与所述第一电机的输出端固定连接，所述转动杆的另一端插入所述循环箱，并与所述固定板固定连接，所述搅拌杆的数量为多根，多根所述搅拌杆均设置于所述固定板的侧边。
所述搅拌结构能够将所述循环箱内部的废水进行搅拌，使其与加入的氢氧化钠进行充分混合，从而加快沉淀速度。
其中，所述刮动组件包括第二电机、转轴、U形刮杆，所述第二电机与所述加水箱固定连接，并位于所述加水箱的上方，所述转轴的一端与所述第二电机的输出端固定连接，所述转轴的另一端插入所述加水箱，并与所述U形刮杆固定连接，所述U形刮杆位于所述转轴的下方。
所述刮动组件能够将所述加水箱内部侧壁的污垢进行刮除。
其中，所述刮动组件还包括稳定套筒，所述稳定套筒与所述U形刮杆固定连接，并位于所述U形刮杆的上方，且所述稳定套筒套设在所述转轴的外部。
所述稳定套筒套设在所述转轴的外部，能够辅助所述U形刮杆对污垢刮除。
其中，所述净化组件包括第一滤芯、第二滤芯、活性炭层和石棉网，所述第一滤芯与所述注水管固定连接，并位于所述注水管的下方，且位于所述净化箱的内部，所述第二滤芯设置于所述第一滤芯的下方，所述活性炭层与所述净化箱固定连接，并位于所述第二滤芯的下方，所述石棉网设置于所述排水管的内部。
所述净化组件能够加强对废水的净化，从而便于对废水的使用。
本发明的一种脱硫废水处理系统，通过在需要将脱硫废水进行过滤处理时，便将废水通过所述加水管注入至所述加水箱的内部，随后，便通过所述加水管将碱性物质(例如氢氧化钠沉淀试剂)投入至所述加水箱的内部，使得所述加水箱内部的脱硫废水发生沉淀，在部分沉淀物粘贴在所述加水箱内部侧壁时，便启动所述刮动组件，所述刮动组件便能够将侧壁的污垢刮落，随后，便打开所述导水管侧边的所述阀门，废水便通过所述导水管内部设置的所述筛网进行过滤，过滤的废水便注入与之固定连接的所述循环箱的内部，便启迪所述循环箱侧边的所述循环组件的所述循环泵，所述循环泵便将所述循环箱内部过滤的废水通过所述连接管注入至所述加水箱的内部，进行再次过滤，所述固定套筒套设在所述连接管的外部，能够加强所述连接管和所述加水箱的连接，防止废水渗漏，进行再次过滤后，废水便流入至所述循环箱内部，便打开所述循环箱下方固定连接的所述注水管侧边的所述阀门，将其再次过滤的废水注入至所述净化箱的内部，通过所述净化箱内部设置的所述净化组件进行再次净化，净化完毕后，便通过所述排水管排出，从而便能够加强对废水的净化，提高对废水的回收利用。
（发明人：叶慧;杨浩楠;杨乾德;贺雄宇;金伟峰）
