公布日：2022.01.04
申请日：2021.11.15
分类号：C02F9/14(2006.01)I;C02F3/12(2006.01)I;C02F3/32(2006.01)I;C02F103/02(2006.01)N
摘要
本发明涉及生活污水处理技术领域，尤其是指一种生活污水用生态湿地一体化设备及其应用，依次包括初过滤机构、化学处理机构、生态湿地系统、生物处理机构和排放机构；所述生态湿地系统包括并列设置的下行生态湿地和上行生态湿地，所述下行生态湿地的上方设有进水口，所述进水口连接所述化学处理机构，所述下行生态湿地的底部设有连通管，所述连通管连通所述下行生态湿地和上行生态湿地的底部，所述上行生态湿地的上表面设有排水口。本发明占地面积小，处理快速简单，修建成本低廉。
权利要求书

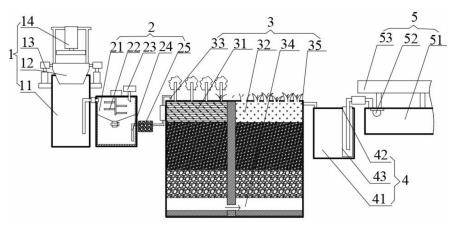

1.一种生活污水用生态湿地一体化设备，其特征在于：依次包括初过滤机构(1)、化学处理机构(2)、生态湿地系统(3)、生物处理机构(4)和排放机构(5)；所述生态湿地系统(3)包括并列设置的下行生态湿地(31)和上行生态湿地(32)，所述下行生态湿地(31)的上方设有进水口(33)，所述进水口连接所述化学处理机构(2)，所述下行生态湿地(31)的底部设有连通管(34)，所述连通管(34)连通所述下行生态湿地(31)和上行生态湿地(32)的底部，所述上行生态湿地(32)的上表面设有排水口(35)，所述排水口(35)连通所述生物处理机构(4)，所述下行生态湿地(31)和上行生态湿地(32)的表面均种植有植物；所述排放机构(5)包括S型迂回水渠(51)，所述S型迂回水渠(51)上安装有紫外灯(52)，所述S型迂回水渠(51)的上方安装有太阳能光伏板(53)。
2.根据权利要求1所述的一种生活污水用生态湿地一体化设备，其特征在于：所述初过滤机构(1)包括与污水排放口连通的集水池(11)，所述集水池(11)的池口设有过滤斗(12)，集水池(11)的池边设有翻转支架(13)，所述翻转支架(13)上设有升降电缸和翻转电机，所述翻转电机的输出轴连接所述过滤斗(12)，所述集水池(11)一侧还设有压滤组件(14)。
3.根据权利要求2所述的一种生活污水用生态湿地一体化设备，其特征在于：所述压滤组件(14)包括无底箱体(141)，所述无底箱体(141)的底部设滤网(142)，所述滤网(142)的下方设有排水管(143)，所述排水管(143)的末端通入所述集水池(11)，所述无底箱体(141)上方设有压滤板(144)，所述压滤板(144)上设有冲压电缸。
4.根据权利要求1所述的一种生活污水用生态湿地一体化设备，其特征在于：所述化学处理机构(2)包括沉淀池(21)，所述沉淀池(21)内设有搅拌器(22)，所述沉淀池(21)上方还设有投料器(23)，所述沉淀池(1)上设有抽吸管(24)，所述抽吸管(24)连通所述沉淀池(21)和下行生态湿地(31)，所述抽吸管(24)上设有水泵。
5.根据权利要求5所述的一种生活污水用生态湿地一体化设备，其特征在于：所述抽吸管(24)和所述沉淀池(21)之间设有过滤通道(25)，所述过滤通道(25)内填充有卵石。
6.根据权利要求1所述的一种生活污水用生态湿地一体化设备，其特征在于：所述生物处理机构(4)包括处理池(41)，所述处理池(41)内投放有活性污泥，所述处理池(41)上设有出水口(42)，所述出水口(42)处设有盒式滤网(43)，所述出水口(42)连通所述S型迂回水渠(51)。
7.根据权利要求1~6任意一项所述的一种生活污水用生态湿地一体化设备的其应用，其特征在于：该设备适用于农村分散型住户群。
发明内容
本发明要解决的技术问题是提供一种生活污水用生态湿地一体化设备及其应用，占地面积小，处理快速简单，修建成本低廉。
为了解决上述技术问题，本发明采用如下技术方案：
一种生活污水用生态湿地一体化设备，依次包括初过滤机构、化学处理机构、生态湿地系统、生物处理机构和排放机构；所述生态湿地系统包括并列设置的下行生态湿地和上行生态湿地，所述下行生态湿地的上方设有进水口，所述进水口连接所述化学处理机构，所述下行生态湿地的底部设有连通管，所述连通管连通所述下行生态湿地和上行生态湿地的底部，所述上行生态湿地的上表面设有排水口，所述排水口连通所述生物处理机构，所述下行生态湿地和上行生态湿地的表面均种植有植物；所述排放机构包括S型迂回水渠，所述S型迂回水渠上安装有紫外灯，所述S型迂回水渠的上方安装有太阳能光伏板。
进一步地，所述初过滤机构包括与污水排放口连通的集水池，所述集水池的池口设有过滤斗，集水池的池边设有翻转支架，所述翻转支架上设有升降电缸和翻转电机，所述翻转电机的输出轴连接所述过滤斗，所述集水池一侧还设有压滤组件。
进一步地，所述压滤组件包括无底箱体，所述无底箱体的底部设滤网，所述滤网的下方设有排水管，所述排水管的末端通入所述集水池，所述无底箱体上方设有压滤板，所述压滤板上设有冲压电缸。
进一步地，所述化学处理机构包括沉淀池，所述沉淀池内设有搅拌器，所述沉淀池上方还设有投料器，所述沉淀池上设有抽吸管，所述抽吸管连通所述沉淀池和下行生态湿地，所述抽吸管上设有水泵。
进一步地，所述抽吸管和所述沉淀池之间设有过滤通道，所述过滤通道内填充有卵石。
进一步地，所述生物处理机构包括处理池，所述处理池内投放有活性污泥，所述处理池上设有出水口，所述出水口处设有盒式滤网，所述出水口连通所述S型迂回水渠。
上述的一种生活污水用生态湿地一体化设备的其应用，其特征在于：该设备适用于农村分散型住户群。
本发明的有益效果：
在实际使用情景中，本设备包括一体化的多个处理单元，能够完成整套的污水处理程序，初过滤机构用于对刚排出的生活污水进行固液分离，将固体杂物分离出去，方便后续的污水处理，化学处理机构、生态湿地系统和生物处理机构协同工作，比现有技术中单纯选择一种或者两种的净化方式对污水的处理过程更快，且处理效果更优，将化学处理机构和生物处理机构分别设于生态湿地系统的两端，加强净化效果，生态湿地系统采用下行生态湿地和上行生态湿地并列，两个湿地的边缘进行独立的防渗隔离处理，两次反复净化，缩短净化时间；最后排放机构进行消毒处理，本设备主要用于分散型农村住户群，考虑到有很多农村地区的生活用水都是直接取用山泉水或者河水，因此本设备的排放机构设有紫外灯53对排放的水进行消毒处理，电源利用太阳能蓄电，更加环保。本发明占地面积小，处理快速简单，修建成本低廉。
（发明人：郭宇海;朱超伟;张瑞;徐洁;周宏）
