公布日：2022.01.14
申请日：2021.05.12
分类号：C02F1/44(2006.01)I
摘要
本发明公开一种废水深度处理器，包括处理器本体，处理器本体中竖直设有筒形过滤组件，筒形过滤组件将处理器本体分隔成内净化区和外处理区，筒形过滤组件包括多个拼插式膜单元和膜单元驱动装置，相邻的拼插式膜单元之间可拆卸连接，处理器本体的顶部开设有组件安装孔，拼插式膜单元通过组件安装孔进出处理器本体。与现有技术相比，本发明水处理效果好且稳定，运行维护方便，避免采用化学沉淀法对废水进行预处理而对水体造成二次污染引起水质变质，更换拼插式膜单元时，膜驱动电机带动膜单元导向板在处理器本体中做圆周运动，从而推动拼插式膜单元运动至组件安装孔处进行快速更换，复合膜具有良好的重金属粒子吸附性，截留效果和耐酸碱性。
权利要求书

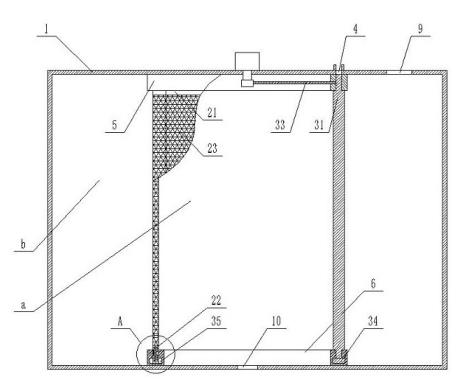

1.一种废水深度处理器，其特征在于：包括处理器本体(1)，所述处理器本体(1)中竖直设有筒形过滤组件，所述筒形过滤组件将所述处理器本体(1)分隔成内净化区(a)和外处理区(b)，所述筒形过滤组件包括多个拼插式膜单元(2)和膜单元驱动装置(3)，相邻的拼插式膜单元(2)之间可拆卸连接，所述处理器本体(1)的顶部开设有组件安装孔(4)，所述拼插式膜单元(2)通过所述组件安装孔(4)进出所述处理器本体(1)；所述拼插式膜单元(2)包括正对设置的上钢架安装座(21)和下钢架安装座(22)，所述上钢架安装座(21)和下钢架安装座(22)之间固定连接有钢架网(23)，所述钢架网(23)内部还设有复合虑膜。
2.根据权利要求1所述的废水深度处理器，其特征在于：所述处理器本体(1)中正对设有上环形固定座(5)和下环形固定座(6)，所述上环形固定座(5)和所述下环形固定座(6)分别与所述处理器本体(1)的顶壁和底壁固定连接，所述上环形固定座(5)的下表面和所述下环形固定座(6)的上表面分别竖直开设有上环形槽(51)和下环形槽(52)，所述上钢架安装座(21)和下钢架安装座(22)分别与上环形槽(51)和下环形槽(52)滑动连接，所述组件安装孔(4)与所述上环形槽(51)连通。
3.根据权利要求2所述的废水深度处理器，其特征在于：所述膜单元驱动装置(3)包括竖直设置的膜单元导向板(31)和驱动电机，所述驱动电机设置在处理器本体(1)顶部，所述膜单元导向板(31)设置在任两个所述拼插式膜单元(2)之间，所述膜单元导向板(31)的两端分别插设在上环形槽(51)和下环形槽(52)中，所述上环形固定座(5)的内壁上水平开设一圈导向通孔(32)，所述膜单元导向板(31)的上部固定连接有水平连接杆(33)，该水平连接杆(33)穿出所述导向通孔与所述驱动电机的输出轴固定连接。
4.根据权利要求3所述的废水深度处理器，其特征在于：所述上钢架安装座(21)和所述膜单元导向板(31)的两侧端面上分别竖向开设有T形槽(7)和T形凸条(8)，所述T形凸条(8)能插入相邻的T形槽(7)中，所述膜单元导向板(31)的下端设有水平限位块(34)，所述下环形槽(52)的槽壁上开设有相应的限位槽(35)。
5.根据权利要求3或4所述的废水深度处理器，其特征在于：所述下钢架安装座(22)包括内座(22a)和外座(22b)，所述内座(22a)和外座(22b)之间夹设有复位弹簧(22c)，所述内座(22a)的顶部与所述钢架网(23)的下端固定连接，所述内座(22a)活动穿设在所述外座(22b)中。
6.根据权利要求5所述的废水深度处理器，其特征在于：所述处理器本体(1)上开设有进水口(9)和排水口(10)，所述进水口(9)设置在所述外处理区(b)，所述排水口(10)设置在所述内净化区(a)。
发明内容
为解决以上技术问题，本发明提供一种废水深度处理器，解决了膜分离器维护费用高、运行能耗高、拆卸清洗困难，避免废水预处理而造成二次污染等问题。
本发明采用的技术方案如下：一种废水深度处理器，包括处理器本体（1），所述处理器本体（1）中竖直设有筒形过滤组件，所述筒形过滤组件将所述处理器本体（1）分隔成内净化区（a）和外处理区（b），所述筒形过滤组件包括多个拼插式膜单元（2）和膜单元驱动装置（3），相邻的拼插式膜单元（2）之间可拆卸连接，所述处理器本体（1）的顶部开设有组件安装孔（4），所述拼插式膜单元（2）通过所述组件安装孔（4）进出所述处理器本体（1）；所述拼插式膜单元（2）包括正对设置的上钢架安装座（21）和下钢架安装座（22），所述上钢架安装座（21）和下钢架安装座（22）之间固定连接有钢架网（23），所述钢架网（23）内部还设有复合虑膜，所述处理器本体（1）中正对设有上环形固定座（5）和下环形固定座（6），所述上环形固定座（5）和所述下环形固定座（6）分别与所述处理器本体（1）的顶壁和底壁固定连接，所述上环形固定座（5）的下表面和所述下环形固定座（6）的上表面分别竖直开设有上环形槽（51）和下环形槽（52），所述上钢架安装座（21）和下钢架安装座（22）分别与上环形槽（51）和下环形槽（52）滑动连接，所述组件安装孔（4）与所述上环形槽（51）连通。
作为优选，所述膜单元驱动装置（3）包括竖直设置的膜单元导向板（31）和驱动电机，所述驱动电机设置在处理器本体（1）顶部，所述膜单元导向板（31）设置在任两个所述拼插式膜单元（2）之间，所述膜单元导向板（31）的两端分别插设在上环形槽（51）和下环形槽（52）中，所述上环形固定座（5）的内壁上水平开设一圈导向通孔（32），所述膜单元导向板（31）的上部固定连接有水平连接杆（33），该水平连接杆（33）穿出所述导向通孔与所述驱动电机的输出轴固定连接。
作为优选，所述上钢架安装座（21）和所述膜单元导向板（31）的两侧端面上分别竖向开设有T形槽（7）和T形凸条（8），所述T形凸条（8）能插入相邻的T形槽（7）中，所述膜单元导向板（31）的下端设有水平限位块（34），所述下环形槽（52）的槽壁上开设有相应的限位槽（35）。
作为优选，所述下钢架安装座（22）包括内座（22a）和外座（22b），所述内座（22a）和外座（22b）之间夹设有复位弹簧（22c），所述内座（22a）的顶部与所述钢架网（23）的下端固定连接，所述内座（22a）活动穿设在所述外座（22b）中。
作为优选，所述处理器本体（1）上开设有进水口（9）和排水口（10），所述进水口（9）设置在所述外处理区（b），所述排水口（10）设置在所述内净化区（a）。
有益效果：与现有技术相比，本发明提供的废水深度处理器，处理效果好且稳定，运行维护方便，避免采用化学沉淀法对废水进行预处理而对水体造成二次污染引起水质变质。多个拼插式膜单元和膜单元导向板通过T形槽和T形凸条相互卡接成筒形过滤组件，当需要更换拼插式膜单元时，膜驱动电机可以带动膜单元导向板在处理器本体中做圆周运动，从而推动拼插式膜单元运动至组件安装孔处进行快速更换。
（发明人：韩洵;曹幼松）
