公布日：2022.02.08
申请日：2021.11.02
分类号：C02F9/14(2006.01)I;C02F3/28(2006.01)I;C02F101/30(2006.01)N
摘要
本发明公开了一种利用污泥床处理生活污水的一体化装置，其包括罐体，还包括：安装在罐体顶部的抽水泵；支撑杆，安装在所述罐体内壁，所述支撑杆上装配有喷头一，所述抽水泵上连接有导管一，所述抽水泵与喷头一通过导管二相连通；转轴一、活塞组件，均装配在所述罐体外壁；喷头二，装配在所述罐体内壁；储液罐，安装在所述罐体外壁，其中，所述转轴一上安装有曲轴，所述曲轴与活塞组件转动连接，所述活塞组件与储液罐通过管道一相连通，所述活塞组件与喷头二通过管道二相连通；本发明，通过对污水内的有机物进行充分分解，从而提升了污水处理的效果。
权利要求书

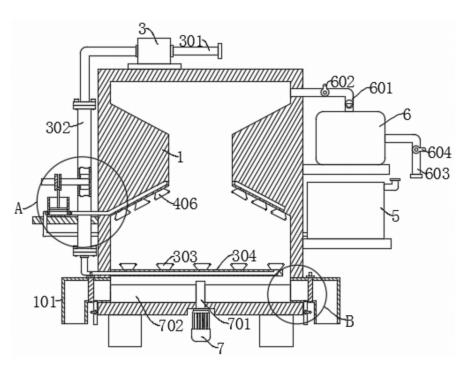

1.一种利用污泥床处理生活污水的一体化装置，包括罐体(1)，其特征在于，还包括：安装在罐体(1)顶部的抽水泵(3)；支撑杆(304)，安装在所述罐体(1)内壁，所述支撑杆(304)上装配有喷头一(303)，所述抽水泵(3)上连接有导管一(301)，所述抽水泵(3)与喷头一(303)通过导管二(302)相连通；转轴一(4)、活塞组件(403)，均装配在所述罐体(1)外壁；喷头二(406)，装配在所述罐体(1)内壁；储液罐(5)，安装在所述罐体(1)外壁，其中，所述转轴一(4)上安装有曲轴(401)，所述曲轴(401)与活塞组件(403)转动连接，所述活塞组件(403)与储液罐(5)通过管道一(404)相连通，所述活塞组件(403)与喷头二(406)通过管道二(405)相连通，所述罐体(1)外壁设有用于驱动转轴一(4)转动的驱动组件。
2.根据权利要求1所述的一种利用污泥床处理生活污水的一体化装置，其特征在于，所述驱动组件包括安装在转轴一(4)上的叶轮(402)，所述转轴一(4)装配有叶轮(402)一端贯穿与导管二(302)内。
3.根据权利要求1所述的一种利用污泥床处理生活污水的一体化装置，其特征在于，所述罐体(1)外壁安装有真空罐(6)，所述真空罐(6)与罐体(1)通过管道三(601)相连通，所述管道三(601)上安装有阀门开关二(602)。
4.根据权利要求3所述的一种利用污泥床处理生活污水的一体化装置，其特征在于，所述真空罐(6)上连接有管道四(603)，所述管道四(603)上安装有阀门开关三(604)。
5.根据权利要求1所述的一种利用污泥床处理生活污水的一体化装置，其特征在于，所述罐体(1)底部内壁装配有转轴二(701)，所述转轴二(701)外壁安装有刮板(702)，所述罐体(1)底部安装有电机(7)，所述转轴二(701)与电机(7)输出端固定相连。
6.根据权利要求5所述的一种利用污泥床处理生活污水的一体化装置，其特征在于，所述罐体(1)外壁两侧均安装有排料管(101)，所述排料管(101)内插接有隔板(102)。7.根据权利要求6所述的一种利用污泥床处理生活污水的一体化装置，其特征在于，所述排料管(101)底部连接有排水管(2)，所述排水管(2)上安装有阀门开关一(201)，所述排水管(2)的进水端安装有滤网(202)。
发明内容
本发明的目的是为了解决现有技术中不能对污水中的有机物进行充分分解，降低了污水处理的效果，从而导致排出的污水还会对生态环境，造成污染的问题，而提出的一种利用污泥床处理生活污水的一体化装置。
为了实现上述目的，本发明采用了如下技术方案：
一种利用污泥床处理生活污水的一体化装置，包括罐体，还包括：安装在罐体顶部的抽水泵；支撑杆，安装在所述罐体内壁，所述支撑杆上装配有喷头一，所述抽水泵上连接有导管一，所述抽水泵与喷头一通过导管二相连通；转轴一、活塞组件，均装配在所述罐体外壁；喷头二，装配在所述罐体内壁；储液罐，安装在所述罐体外壁，其中，所述转轴一上安装有曲轴，所述曲轴与活塞组件转动连接，所述活塞组件与储液罐通过管道一相连通，所述活塞组件与喷头二通过管道二相连通，所述罐体外壁设有用于驱动转轴一转动的驱动组件。
为了驱动转轴一转动，优选地，所述驱动组件包括安装在转轴一上的叶轮，所述转轴一装配有叶轮一端贯穿与导管二内。
为了对污水分解后产生的沼气进行收集，优选地，所述罐体外壁安装有真空罐，所述真空罐与罐体通过管道三相连通，所述管道三上安装有阀门开关二。
便于对收集的沼气进行使用，进一步的，所述真空罐上连接有管道四，所述管道四上安装有阀门开关三。
为了排出罐体底部的污泥，优选地，所述罐体底部内壁装配有转轴二，所述转轴二外壁安装有刮板，所述罐体底部安装有电机，所述转轴二与电机输出端固定相连。
为了控制排料管的开关，进一步的，所述罐体外壁两侧均安装有排料管，所述排料管内插接有隔板。
为了对沉淀后的水与污泥进行分离，更进一步的，所述排料管底部连接有排水管，所述排水管上安装有阀门开关一，所述排水管的进水端安装有滤网。
与现有技术相比，本发明提供了一种利用污泥床处理生活污水的一体化装置，具备以下有益效果：
1、该利用污泥床处理生活污水的一体化装置，抽水泵通过导管一、导管二，将污水输送喷头一内，最后通过喷头一排入罐体内，进而达到对排入罐体内的污水进行增压，使其污水流入污泥层中与污泥进行充分混合接触对污水中的有机物进行分解。
2、该利用污泥床处理生活污水的一体化装置，转轴一带动曲轴转动，曲轴带动活塞组件运动，将储液罐内的分解液通过管道一、管道二输送到喷头二内，最后通过喷头二喷出与污水混合接触，进一步，提升对污水内有机物的分解。
3、该利用污泥床处理生活污水的一体化装置，打开阀门开关二，污泥中的微生物分解污水中的有机物，把它转化为沼气，进而使得沼气通过管道三吸附到真空罐内，从而达到对沼气进行收集利用。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明，通过对污水内的有机物进行充分分解，从而提升了污水处理的效果。
（发明人：谢绍飞;敖靖;张勇;谯骞;康文辉）
