公布日：2022.02.25
申请日：2021.12.09
分类号：C02F9/04(2006.01)I;C02F103/32(2006.01)N;C02F103/26(2006.01)N;C02F103/22(2006.01)N
摘要
本发明适用于污水处理相关领域，提供了一种农产品深加工污水净化处理装置，包括工作台及固定安装于所述工作台底部的至少四个支腿，第一支撑板，所述第一支撑板固定安装于所述工作台上，所述第一支撑板一侧固定安装有第二支撑板，所述第二支撑板上固定安装有落料筒，所述落料筒底部设置有安装于所述工作台上的过筛结构，所述过筛结构顶部安装有封堵结构，混合箱，所述混合箱固定安装于所述工作台上，所述混合箱内侧安装有絮凝收集结构，所述絮凝收集结构与所述封堵结构配合，本申请通过多种方式自动处理污水，不仅处理效率高且处理质量也相对较高，并且自动化程度也较高，实用性非常高。
权利要求书

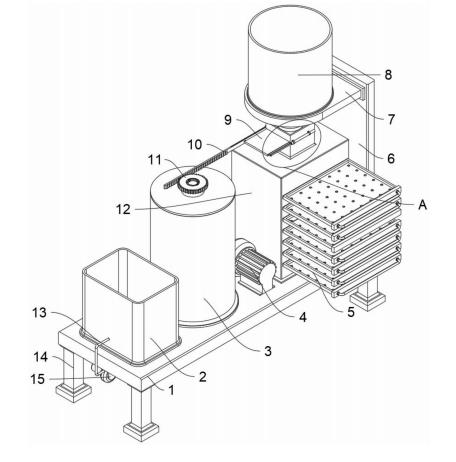

1.一种农产品深加工污水净化处理装置,其特征在于，包括：工作台(1)及固定安装于所述工作台(1)底部的至少四个支腿(14)；第一支撑板(6)，所述第一支撑板(6)固定安装于所述工作台(1)上，所述第一支撑板(6)一侧固定安装有第二支撑板(7)，所述第二支撑板(7)上固定安装有落料筒(8)，所述落料筒(8)底部设置有安装于所述工作台(1)上的过筛结构，所述过筛结构顶部安装有封堵结构；混合箱(3)，所述混合箱(3)固定安装于所述工作台(1)上，所述混合箱(3)内侧安装有絮凝收集结构，所述絮凝收集结构与所述封堵结构配合，且所述絮凝收集结构还连接于安装于所述工作台(1)底部的驱动结构；浮选分离结构，所述浮选收集结构安装于所述工作台(1)上并与所述混合箱(3)连通。
2.如权利要求1所述的农产品深加工污水净化处理装置，其特征在于，所述过筛结构包括固定安装于所述工作台(1)上的过筛箱(12)，所述过筛箱(12)上可拆卸安装多个筛板(5)，所述过筛箱(12)内侧还开设有用于支撑所述筛板(5)的多个承接槽(24)，所述过筛箱(12)与所述絮凝收集结构连接，所述封堵结构安装于所述过筛箱(12)上；其中，多个所述筛板(5)成竖立依次排列，且多个筛板(5)上的筛孔的孔径逐渐递减。
3.如权利要求2所述的农产品深加工污水净化处理装置，其特征在于，所述封堵结构包括安装于所述过筛箱(12)上并与之一体成型的收料件(20)，所述落料筒(8)的落料口(17)处于所述收料件(20)内侧，所述收料件(20)连通所述过筛箱(12)，所述收料件(20)的一侧开设有活动槽，所述活动槽内侧滑动安装有密封板(9)，所述密封板(9)通过传动结构连接所述絮凝收结构；其中，所述密封板(9)与所述落料口(17)的端部持平；所述收料件(20)的一侧固定安装有弹簧套筒(31)，所述弹簧套筒(31)内侧安装有与之底部固定的弹簧，所述弹簧的另一端固定连接于滑动安装于所述弹簧套筒(31)内侧的滑杆(32)，所述滑杆(32)与所述密封板(9)固定。
4.如权利要求3所述的农产品深加工污水净化处理装置，其特征在于，所述传动结构包括设置于所述收料件(20)远离所述弹簧套筒(31)一侧的T形槽(12)，所述T形槽(12)内侧安装有齿条板(10)，所述齿条板(10)两侧均设置有与所述T形槽(12)滑动配合的T形块(33)，所述齿条板(10)与齿轮(11)啮合，所述齿轮(11)通过单向传动结构安装于所述混合箱(3)上，所述单向传动结构连接所述絮凝收集结构。
5.如权利要求4所述的农产品深加工污水净化处理装置，其特征在于，所述絮凝收集结构包括转动安装于所述混合箱(3)内侧的传动杆(22)，所述传动杆(22)上固定安装有凝聚物收集件(23)，所述凝聚物收集件(23)的输入端安装有收料口(29)；所述传动杆(22)上还固定安装有多个搅拌棒(30)，且所述传动杆(22)端部安装安装有水位检测器，所述传动杆(22)连接所述单向传动结构和所述驱动结构；所述混合箱(3)和所述过筛箱(12)之间还设置有与所述工作台(1)固定连接的水泵(4)，所述水泵(4)输入端与所述过筛箱(12)底部连通，所述水泵(4)输出端与所述混合箱(3)连通，且所述水泵(4)还与所述水位检测器连接。
6.如权利要求5所述的农产品深加工污水净化处理装置，其特征在于，所述单向传动结构包括嵌入所述齿轮(11)上且与同心设置的棘齿环(25)，所述棘齿环(25)通过限位件(26)与开设于所述过筛箱(12)顶部的限位槽(27)滑动配合，所述棘齿环(25)内侧还安装有与之单向配个且固定连接所述传动杆(22)的棘爪盘(28)。
7.如权利要求5所述的农产品深加工污水净化处理装置，其特征在于，所述驱动结构包括固定安装于所述工作台(1)底部的电机，所述电机的输出轴贯穿所述工作台(1)及所述过筛箱(12)与所述传动杆(22)固定。
8.如权利要求5所述的农产品深加工污水净化处理装置，其特征在于，所述浮选分离结构包括分离箱(2)，所述分离箱(2)内侧安装有与所述工作台(1)固定的分散盒(18)，所述分散盒(18)上安装有多个与之连通的爆气头(19)；所述工作台(1)底部安装与气泵(15)所述气泵(15)的输出端通过输送管(13)连通所述分散盒(18)。
发明内容
本发明提供一种农产品深加工污水净化处理装置，包括：
工作台及固定安装于所述工作台底部的至少四个支腿；
第一支撑板，所述第一支撑板固定安装于所述工作台上，所述第一支撑板一侧固定安装有第二支撑板，所述第二支撑板上固定安装有落料筒，所述落料筒底部设置有安装于所述工作台上的过筛结构，所述过筛结构顶部安装有封堵结构；
混合箱，所述混合箱固定安装于所述工作台上，所述混合箱内侧安装有絮凝收集结构，所述絮凝收集结构与所述封堵结构配合，且所述絮凝收集结构还连接于安装于所述工作台底部的驱动结构；
浮选分离结构，所述浮选收集结构安装于所述工作台上并与所述混合箱连通。
更进一步地，所述过筛结构包括固定安装于所述工作台上的过筛箱，所述过筛箱上可拆卸安装多个筛板，所述过筛箱内侧还开设有用于支撑所述筛板的多个承接槽，所述过筛箱与所述絮凝收集结构连接，所述封堵结构安装于所述过筛箱上；
其中，多个所述筛板成竖立依次排列，且多个筛板上的筛孔的孔径逐渐递减。
更进一步地，所述封堵结构包括安装于所述过筛箱上并与之一体成型的收料件，所述落料筒的落料口处于所述收料件内侧，所述收料件连通所述过筛箱，所述收料件的一侧开设有活动槽，所述活动槽内侧滑动安装有密封板，所述密封板通过传动结构连接所述絮凝收结构；
其中，所述密封板与所述落料口的端部持平；
所述收料件的一侧固定安装有弹簧套筒，所述弹簧套筒内侧安装有与之底部固定的弹簧，所述弹簧的另一端固定连接于滑动安装于所述弹簧套筒内侧的滑杆，所述滑杆与所述密封板固定。
更进一步地，所述传动结构包括设置于所述收料件远离所述弹簧套筒一侧的T形槽，所述T形槽内侧安装有齿条板，所述齿条板两侧均设置有与所述T形槽滑动配合的T形块，所述齿条板与齿轮啮合，所述齿轮通过单向传动结构安装于所述混合箱上，所述单向传动结构连接所述絮凝收集结构。
更进一步地，所述絮凝收集结构包括转动安装于所述混合箱内侧的传动杆，所述传动杆上固定安装有凝聚物收集件，所述凝聚物收集件的输入端安装有收料口；
所述传动杆上还固定安装有多个搅拌棒，且所述传动杆端部安装安装有水位检测器，所述传动杆连接所述单向传动结构和所述驱动结构；
所述混合箱和所述过筛箱之间还设置有与所述工作台固定连接的水泵，所述水泵输入端与所述过筛箱底部连通，所述水泵输出端与所述混合箱连通，且所述水泵还与所述水位检测器连接。
更进一步地，所述单向传动结构包括嵌入所述齿轮上且与同心设置的棘齿环，所述棘齿环通过限位件与开设于所述过筛箱顶部的限位槽滑动配合，所述棘齿环内侧还安装有与之单向配个且固定连接所述传动杆的棘爪盘。
更进一步地，所述驱动结构包括固定安装于所述工作台底部的电机，所述电机的输出轴贯穿所述工作台及所述过筛箱与所述传动杆固定。
更进一步地，所述浮选分离结构包括分离箱，所述分离箱内侧安装有与所述工作台固定的分散盒，所述分散盒上安装有多个与之连通的爆气头；
所述工作台底部安装与气泵所述气泵的输出端通过输送管连通所述分散盒。
与现有技术相比，本发明的有益效果是：综上所述，将农产品加工时产生的污水直接添加至落料筒内侧通过落料筒上的落料口将其排放至过筛箱内侧，以通过多个筛板对其进行过滤，使农产品边角料、泥沙等处于不同的筛板上，且进过多级过滤能最大程度的将污水过滤；
此后通过水泵将处于过筛箱内侧的污水抽送至混合箱内侧通过添加絮凝剂后搅拌使其不能被过滤的杂质凝聚并通过凝聚物收集件进行收集，此后通过输送管将其输送至分离箱内侧通通过底部产生气泡将絮凝后剩余的微小杂质分离此后排出，其加工工程中无需人工辅助减少相关工作人员的劳动量；
区别于传统的处理方式，仅仅单一过滤不有有效的处理污水且处理效率非常底，而本申请通过多种方式自动处理污水，不仅处理效率高且处理质量也相对较高，并且自动化程度也较高，实用性非常高，值得生产使用。
（发明人：李国军;张建华;李建群;张体伟）
