公布日：2022.02.25
申请日：2020.08.25
分类号：C02F9/14(2006.01)I;C02F103/16(2006.01)N;C02F101/16(2006.01)N;C02F101/14(2006.01)N
摘要
本申请提供了一种酸洗废水处理系统，包括：废水沉淀单元，其具有用于接收酸洗废水的接收口以及供澄清液流出的流出口；澄清液脱氮单元，其包括混合槽、布水器、循环泵及反硝化室；混合槽上开设有流入口、过滤口及输出口；流入口与废水沉淀单元的流出口连通以供澄清液流入混合槽内混合得到混合液；反硝化室内部由下至上设有流化区、分离区及回流区；流化区填充有附着微生物膜的填料，以供混合液进行反硝化反应而脱氮得到脱氮液；流化区的底部经布水器和循环泵与输出口连通；分离区供填料从脱氮液中分离沉降至流化区；回流区设置有用于向外排放脱氮液的排水口，且回流区与过滤口相连通。本申请有效提升酸洗废水处理处理效率及效果。
权利要求书

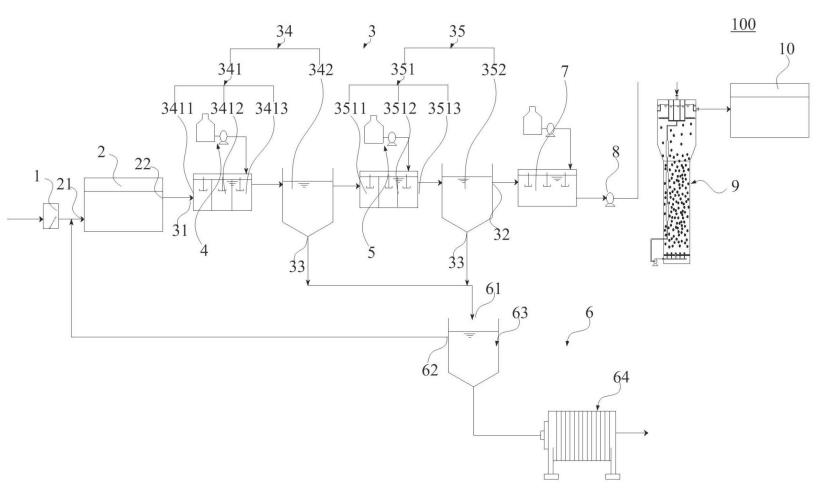

1.一种酸洗废水处理系统，其特征在于，包括：废水沉淀单元，用于沉淀去除酸洗废水中的金属离子及氟离子以得到澄清液，其具有用于接收酸洗废水的接收口以及供澄清液流出的流出口；澄清液脱氮单元，其包括混合槽、布水器、循环泵及反硝化室；所述混合槽上开设有流入口、过滤口及输出口；所述流入口与所述废水沉淀单元的流出口连通以供澄清液流入所述混合槽内混合得到混合液；所述反硝化室内部由下至上设有流化区、分离区及回流区；所述流化区填充有附着微生物膜的填料，以供所述混合液与所述微生物膜进行反硝化反应而脱氮得到脱氮液；所述流化区的底部经所述布水器和所述循环泵与所述输出口连通；所述分离区供填料从脱氮液中分离沉降至所述流化区；所述回流区设置有用于向外排放脱氮液的排水口，且所述回流区与所述过滤口相连通以向所述混合槽内输送脱氮液。
2.如权利要求1所述的酸洗废水处理系统，其特征在于，所述废水沉淀单元包括依次连通的一级混合沉淀单元与二级混合沉淀单元，所述一级混合沉淀单元用于通过一级絮凝药剂沉淀去除酸洗废水中的金属离子及氟离子以得到一级废水，所述二级混合沉淀单元用于通过二级絮凝药剂沉淀去除一级废水中的金属离子及氟离子以得到澄清液；所述接收口设置于所述一级混合沉淀单元，所述流出口设置于所述二级混合沉淀单元。
3.如权利要求2所述的酸洗废水处理系统，其特征在于，所述一级混合沉淀单元包括第一混合反应池与第一沉淀池；所述二级混合沉淀单元包括第二混合反应池及第二沉淀池；所述第一混合反应池、所述第一沉淀池、所述第二混合反应池及所述第二沉淀池依次连通；所述第一混合反应池用于一级絮凝药剂与酸洗废水进行混合反应得到一级反应液，所述第一沉淀池用于一级反应液沉淀去除一级反应液中的金属离子及氟离子以得到一级废水，所述第二混合反应池用于二级絮凝药剂与一级废水的混合反应得到二级反应液，所述第二沉淀池用于沉淀去除二级反应液中的金属离子及氟离子以得到澄清液；所述接收口设置于所述第一混合反应池，所述流出口设置于所述第二沉淀池。
4.如权利要求3所述的酸洗废水处理系统，其特征在于，所述酸洗废水处理系统还包括一级絮凝药剂添加单元与二级絮凝药剂添加单元；所述一级絮凝药剂添加单元与所述第一混合反应池相连通，所述二级絮凝药剂添加单元与所述第二混合反应池相连通。
5.如权利要求4所述的酸洗废水处理系统，其特征在于，所述一级絮凝药剂添加单元包括氢氧化钙加药子单元、氢氧化钠加药子单元、硫酸加药子单元及聚丙烯酰胺加药子单元；所述二级絮凝药剂添加单元包括硫酸加药子单元、聚丙烯酰胺加药子单元及聚合氯化铝加药子单元；所述第一混合反应池包括依次连通的反应池、中和池及第一絮凝池；所述反应池与所述氢氧化钙加药子单元相连，所述中和池与所述氢氧化钠加药子单元及硫酸加药子单元相连，所述第一絮凝池与所述聚丙烯酰胺加药子单元相连；所述接收口设置于所述反应池；所述第一絮凝池与所述第一沉淀池连通；所述第二混合反应池包括依次连通的调节池、第二絮凝池及第三絮凝池；所述调节池与所述硫酸加药子单元相连，所述第二絮凝池与所述聚丙烯酰胺加药子单元相连，所述第三絮凝池与所述聚合氯化铝加药子单元相连；所述调节池与所述第一沉淀池连通，所述第三絮凝池与所述第二沉淀池连通。
6.如权利要求1所述的酸洗废水处理系统，其特征在于，所述酸洗废水处理系统还包括用于调节澄清液酸碱度及添加微生物所需营养元素的脱氮给水池及脱氮给水泵；所述脱氮给水池的入口与所述废水沉淀单元的流出口相连通，所述脱氮给水池的出口与所述脱氮给水泵的入口相连通，所述脱氮给水泵的出口与所述脱氮单元的流入口相连通。
7.如权利要求1~6任一项所述的酸洗废水处理系统，其特征在于，所述废水沉淀单元还具有供沉淀酸洗废水得到的金属离子及氟离子沉淀物排出的排出口；所述酸洗废水处理系统还包括沉淀物脱水单元，用于对金属离子及氟离子沉淀物进行压缩脱水得到滤液；所述沉淀物脱水单元包括沉淀物的沉入口与上清液的回流口；所述沉入口与所述排出口连通，所述回流口与所述接收口连通。
8.如权利要求7所述的酸洗废水处理系统，其特征在于，所述沉淀物脱水单元包括污泥池与压滤机；所述沉入口及所述回流口设置于所述污泥池上；所述污泥池与所述压滤机相连。
9.如权利要求1所述的酸洗废水处理系统，其特征在于，所述布水器设置于所述流化区的底部，且所述布水器出口朝上设置；所述混合槽设置于所述回流区内，且所述过滤口开设于所述混合槽的槽壁上，使得所述过滤口连通至所述回流区；所述循环泵设置于所述反硝化室外；所述输出口经第一输送管道与所述循环泵的入口相连通，所述循环泵的出口经第二输送管道与所述布水器入口相连通。
10.如权利要求9所述的酸洗废水处理系统，其特征在于，所述第一输送管道由交替设置的第一管道与第二管道组成，且所述第二管道的管径大于所述第一管道的管径。
11.如权利要求9所述的酸洗废水处理系统，其特征在于，所述分离区的横截面大于所述流化区的横截面。
12.如权利要求9所述的酸洗废水处理系统，其特征在于，所述混合槽内通过竖直设置的分隔板分隔为集水池与混合池；所述分隔板上开设有连通孔；所述流入口开设在所述混合池的上端，所述输出口开设在所述混合池的下端；所述过滤口开设在所述集水池朝向所述回流区的侧壁上。
13.如权利要求9所述的酸洗废水处理系统，其特征在于，所述回流区内设置有溢流堰，所述溢流堰的高度高于所述过滤口的高度，所述溢流堰与所述反硝化室的壳体之间形成开口向上的凹槽；所述排水口开设于所述反硝化室位于所述凹槽内的壳体上。
14.如权利要求9所述的酸洗废水处理系统，其特征在于，所述反硝化室内还设置有布水板，通过所述布水板使得所述流化区与所述布水板下方区域相隔离；所述布水器设置于所述布水板上，所述布水器出口位于所述布水板之上，所述布水器入口位于所述布水板之下。
15.如权利要求1~14任一项所述的酸洗废水处理系统，其特征在于，所述酸洗废水处理系统还包括用于截留酸洗废水中悬浮物的格栅渠以及调节酸洗废水的水质和水量的调节池；所述格栅渠设置于所述调节池入口之前，所述调节池出口与所述接收口相连通，所述回流口通过连通至所述调节池入口与所述接收口连通。
申请内容
本申请的目的在于提供一种酸洗废水处理系统，使得反硝化脱氮时抗冲击负荷能力有效提升，处理过程中有效避免反硝化菌种的流失，脱氮处理效果有效提升，进而酸洗废水整体净化处理的效率及效果有效提升。
为了解决上述技术问题，本申请采用如下技术方案：废水沉淀单元，用于沉淀去除酸洗废水中的金属离子及氟离子以得到澄清液，其具有用于接收酸洗废水的接收口以及供澄清液流出的流出口；澄清液脱氮单元，其包括混合槽、布水器、循环泵及反硝化室；所述混合槽上开设有流入口、过滤口及输出口；所述流入口与所述流出口连通以供澄清液流入所述混合槽内混合得到混合液；所述反硝化室内部由下至上设有流化区、分离区及回流区；所述流化区填充有附着微生物膜的填料，以供所述混合液与所述微生物膜进行反硝化反应而脱氮得到脱氮液；所述流化区的底部经所述布水器和所述循环泵与所述输出口连通；所述分离区供填料从脱氮液中分离沉降至所述流化区；所述回流区设置有用于向外排放脱氮液的排水口，且所述回流区与所述过滤口相连通以向所述混合槽内输送脱氮液。
可选地，所述废水沉淀单元包括依次连通的一级混合沉淀单元与二级混合沉淀单元，所述一级混合沉淀单元用于通过一级絮凝药剂沉淀去除酸洗废水中的金属离子及氟离子以得到一级废水，所述二级混合沉淀单元用于通过二级絮凝药剂沉淀去除一级废水中的金属离子及氟离子以得到澄清液；所述接收口设置于所述一级混合沉淀单元，所述流出口设置于所述二级混合沉淀单元。
可选地，所述一级混合沉淀单元包括第一混合反应池与第一沉淀池；所述二级混合沉淀单元包括第二混合反应池及第二沉淀池；所述第一混合反应池、所述第一沉淀池、所述第二混合反应池及所述第二沉淀池依次连通；所述第一混合反应池用于一级絮凝药剂与酸洗废水进行混合反应得到一级反应液，所述第一沉淀池用于一级反应液沉淀去除一级反应液中的金属离子及氟离子以得到一级废水，所述第二混合反应池用于二级絮凝药剂与一级废水的混合反应得到二级反应液，所述第二沉淀池用于沉淀去除二级反应液中的金属离子及氟离子以得到澄清液；所述接收口设置于所述第一混合反应池，所述流出口设置于所述第二沉淀池。
可选地，所述酸洗废水处理系统还包括一级絮凝药剂添加单元与二级絮凝药剂添加单元；所述一级絮凝药剂添加单元与所述第一混合反应池相连通，所述二级絮凝药剂添加单元与所述第二混合反应池相连通。
可选地，所述一级絮凝药剂添加单元包括氢氧化钙加药子单元、氢氧化钠加药子单元、硫酸加药子单元及聚丙烯酰胺加药子单元；所述二级絮凝药剂添加单元包括硫酸加药子单元、聚丙烯酰胺加药子单元及聚合氯化铝加药子单元；所述第一混合反应池包括依次连通的反应池、中和池及第一絮凝池；所述反应池与所述氢氧化钙加药子单元相连，所述中和池与所述氢氧化钠加药子单元及硫酸加药子单元相连，所述第一絮凝池与所述聚丙烯酰胺加药子单元相连；所述接收口设置于所述反应池；所述第一絮凝池与所述第一沉淀池连通；所述第二混合反应池包括依次连通的调节池、第二絮凝池及第三絮凝池；所述调节池与所述硫酸加药子单元相连，所述第二絮凝池与所述聚丙烯酰胺加药子单元相连，所述第三絮凝池与所述聚合氯化铝加药子单元相连；所述调节池与所述第一沉淀池连通，所述第三絮凝池与所述第二沉淀池连通。
可选地，所述酸洗废水处理系统还包括用于调节澄清液酸碱度及添加微生物所需营养元素的脱氮给水池及脱氮给水泵；所述脱氮给水池的入口与所述废水沉淀单元的流出口相连通，所述脱氮给水池的出口与所述脱氮给水泵的入口相连通，所述脱氮给水泵的出口与所述脱氮单元的流入口相连通。
可选地，所述废水沉淀单元还具有供沉淀酸洗废水得到的金属离子及氟离子沉淀物排出的排出口；所述酸洗废水处理系统还包括沉淀物脱水单元，用于对金属离子及氟离子沉淀物进行压缩脱水得到滤液；所述沉淀物脱水单元包括沉淀物的沉入口与上清液的回流口；所述沉入口与所述排出口连通，所述回流口与所述接收口连通。
可选地，所述沉淀物脱水单元包括污泥池与压滤机；所述沉入口及所述回流口设置于所述污泥池上；所述污泥池与所述压滤机相连。
可选地，所述布水器设置于所述流化区的底部，且所述布水器出口朝上设置；所述混合槽设置于所述回流区内，且所述过滤口开设于所述混合槽的槽壁上，使得所述过滤口连通至所述回流区；所述循环泵设置于所述反硝化室外；所述输出口经第一输送管道与所述循环泵的入口相连通，所述循环泵的出口经第二输送管道与所述布水器入口相连通。
可选地，所述第一输送管道由交替设置的第一管道与第二管道组成，且所述第二管道的管径大于所述第一管道的管径。
可选地，所述分离区的横截面大于所述流化区的横截面。
可选地，所述混合槽内通过竖直设置的分隔板分隔为集水池与混合池；所述分隔板上开设有连通孔；所述流入口开设在所述混合池的上端，所述输出口开设在所述混合池的下端；所述过滤口开设在所述集水池朝向所述回流区的侧壁上。
可选地，所述回流区内设置有溢流堰，所述溢流堰的高度高于所述过滤口的高度，所述溢流堰与所述反硝化室的壳体之间形成开口向上的凹槽；所述排水口开设于所述反硝化室位于所述凹槽内的壳体上。
可选地，所述反硝化室内还设置有布水板，通过所述布水板使得所述流化区与所述布水板下方区域相隔离；所述布水器设置于所述布水板上，所述布水器出口位于所述布水板之上，所述布水器入口位于所述布水板之下。
可选地，所述酸洗废水处理系统还包括用于截留酸洗废水中悬浮物的格栅渠以及调节酸洗废水的水质和水量的调节池；所述格栅渠设置于所述调节池入口之前，所述调节池出口与所述接收口相连通，所述回流口通过连通至所述调节池入口与所述接收口连通。
由上述技术方案可知，本申请至少具有如下优点和积极效果：本申请的酸洗废水处理系统中，首先通过废水沉淀单元沉淀去除酸洗废水中的金属离子及氟离子得到澄清液。然后，针对澄清液，通过澄清液脱氮单元进行反硝化脱氮处理得到脱氮液进行排放。
该澄清液脱氮单元中包括混合槽、布水器、循环泵及反硝化室；混合槽上开设有流入口、过滤口及输出口；通过流入口可以供澄清液流入混合槽混合得到混合液，对澄清液进行稀释。同时，该反硝化室内由下至上设立有流化区、分离区及回流区；该流化区填充有附着微生物膜的填料，以供混合液与微生物膜进行反硝化反应而脱氮得到脱氮液；流化区的底部经布水器和循环泵与输出口连通；分离区供填料从脱氮液中分离沉降至流化区。该流化区的底部经布水器和循环泵与输出口连通，回流区又与混合槽的过滤口相连通以向混合槽内输送脱氮液，形成返流循环回路；其次，该回流区设置有排水口可以形成与返流回路并行的排水通路。
通过循环泵的带动，混合槽内的混合液可以由布水器从底部布入流化区，带动附着微生物膜的填料由下至上流化态运动，在流化区通过微生物膜反硝化脱氮得到脱氮液，经分离区填料从脱氮液中分离沉降至流化区，脱氮液进入回流区，在回流区部分脱氮液经过滤口进入混合槽进行回流混合，部分脱氮液经排水口排放。
以这种方式，澄清液脱氮处理时返流循环回路与排水通路并行，返流回路形成内循环回路，流化区中可以通过附着微生物膜的填料进行澄清液的反硝化脱氮，填料由上至下运动时会被过滤，整个处理过程抗冲击负荷能力强，且结构设计能有效防止菌种流失，脱氮更彻底，有效提高脱氮处理效率及效果，进而从整体上有效提升酸洗废水的处理效率及处理效果。
（发明人：施正兵;吴文华;王思雨;孙爱平）
