公布日：2022.08.23
申请日：2022.05.10
分类号：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要

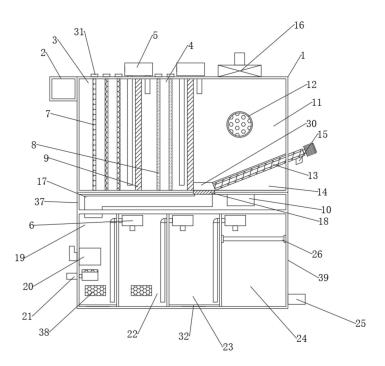

本发明公开了污水处理技术领域的一种农村生活污水处理设备，包括预处理箱，所述预处理箱内设置有第一过滤池、第二过滤池和曝气沉降池，所述第一过滤池内设置有粗格栅，所述第二过滤池内设置有细格栅，所述曝气沉降池内壁上设置有第一曝气管，所述曝气沉降池底部设置有沉沙板，所述沉沙板底部设置有砂石分离器。本发明中，通过设计一个由预处理箱、中转箱以及生化处理箱等组件构成的一体式污水处理设备，可高效的对污水进行全面的一体式处理，装置不仅方便安装和搬运，而且也减少了坑位挖掘的工作，有利于节省人力和物力。
权利要求书
1.一种农村生活污水处理设备，包括预处理箱(1)，其特征在于：所述预处理箱(1)内设置有第一过滤池(3)、第二过滤池(4)和曝气沉降池(11)，所述第一过滤池(3)内设置有粗格栅(7)，所述第二过滤池(4)内设置有细格栅(8)，所述曝气沉降池(11)内壁上设置有第一曝气管(12)，所述曝气沉降池(11)底部设置有沉沙板(30)，所述沉沙板(30)底部设置有砂石分离器(13)，所述预处理箱(1)外底部设置有中转箱(37)，所述中转箱(37)内设置有导流管(17)，所述中转箱(37)底部设置有生化处理箱(39)，所述生化处理箱(39)内设置有生物反应池(19)、化学反应池(22)、化学沉淀池(23)以及消毒池(24)，所述生物反应池(19)内设置有微生物箱(20)，所述化学反应池(22)内壁上设置有化学试剂盒(27)，所述化学沉淀池(23)内壁上设置有化学沉淀剂盒(28)，所述消毒池(24)外壁上设置有消毒剂盒(29)，所述消毒池(24)内壁之间设置有紫外线消毒灯(26)。
2.根据权利要求1所述的一种农村生活污水处理设备，其特征在于：所述第一过滤池(3)、所述第二过滤池(4)以及所述曝气沉降池(11)均通过隔板(9)成型于所述预处理箱(1)中，所述隔板(9)与所述预处理箱(1)内壁焊接，所述粗格栅(7)和所述细格栅(8)顶部均卡压有卡板(31)，所述粗格栅(7)通过所述卡板(31)卡压在所述第一过滤池(3)中。
3.根据权利要求2所述的一种农村生活污水处理设备，其特征在于：所述细格栅(8)通过所述所述卡板(31)卡压在所述第二过滤池(4)中，所述第一曝气管(12)贯穿所述曝气沉降池(11)固定，所述沉沙板(30)斜放固定于所述曝气沉降池(11)内底部，所述砂石分离器(13)紧贴于所述沉沙板(30)底部，所述沉沙板(30)底部设置有内嵌在所述预处理箱(1)内壁中的电磁阀(18)。
4.根据权利要求3所述的一种农村生活污水处理设备，其特征在于：所述砂石分离器(13)底部设置有成型于所述预处理箱(1)内壁中的溢流区(14)，所述砂石分离器(13)外底部成型有排砂管(15)，所述中转箱(37)与所述预处理箱(1)焊接，所述导流管(17)与所述电磁阀(18)阀接，所述导流管(17)内嵌在所述中转箱(37)中，所述导流管(17)一侧设置有固定于所述中转箱(37)内壁上的曝气机(10)。
5.根据权利要求4所述的一种农村生活污水处理设备，其特征在于：所述曝气机(10)输出端上连接有第一送气管(33)和第二送气管(34)，所述第一送气管(33)与所述第一曝气管(12)连通，所述生化处理箱(39)与所述中转箱(37)焊接，所述生物反应池(19)、所述化学反应池(22)、所述化学沉淀池(23)以及所述消毒池(24)均成型于所述生化处理箱(39)中。
6.根据权利要求5所述的一种农村生活污水处理设备，其特征在于：所述导流管(17)底部与所述生物反应池(19)连通，所述微生物箱(20)贯穿固定于所述生物反应池(19)内壁上，所述微生物箱(20)底部设置有贯穿所述生物反应池(19)内壁的氧气泵(21)，所述化学试剂盒(27)与所述化学反应池(22)内部连通。
7.根据权利要求6所述的一种农村生活污水处理设备，其特征在于：所述化学沉淀剂盒(28)与所述化学沉淀池(23)内壁连通，所述消毒剂盒(29)与所述消毒池(24)内部连通，所述紫外线消毒灯(26)卡压在所述消毒池(24)内壁之间，所述生物反应池(19)和所述化学沉淀池(23)底部均卡压有抽泥板(32)，所述抽泥板(32)外部通过管道连接有抽泥泵(35)。
8.根据权利要求7所述的一种农村生活污水处理设备，其特征在于：所述生物反应池(19)和所述化学反应池(22)内壁上均插接有尾气排放管(36)，所述消毒池(24)外部一侧壁底部插接有排放管(25)，所述生化处理箱(39)内顶部固定有第二提升泵组(6)。
9.根据权利要求8述的一种农村生活污水处理设备，其特征在于：所述预处理箱(1)外顶部固定有第一提升泵组(5)，所述生物反应池(19)和所述化学沉淀池(23)内壁上均固定有第二曝气管(38)，所述第二曝气管(38)与所述第二送气管(34)连通，所述曝气沉降池(11)外顶部固定有尾气抽气机(16)，所述预处理箱(1)外部一侧壁上插接有污水输送管(2)。
发明内容
本发明的目的在于提供一种农村生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种农村生活污水处理设备，包括预处理箱，所述预处理箱内设置有第一过滤池、第二过滤池和曝气沉降池，所述第一过滤池内设置有粗格栅，所述第二过滤池内设置有细格栅，所述曝气沉降池内壁上设置有第一曝气管，所述曝气沉降池底部设置有沉沙板，所述沉沙板底部设置有砂石分离器，所述预处理箱外底部设置有中转箱，所述中转箱内设置有导流管，所述中转箱底部设置有生化处理箱，所述生化处理箱内设置有生物反应池、化学反应池、化学沉淀池以及消毒池，所述生物反应池内设置有微生物箱，所述化学反应池内壁上设置有化学试剂盒，所述化学沉淀池内壁上设置有化学沉淀剂盒，所述消毒池外壁上设置有消毒剂盒，所述消毒池内壁之间设置有紫外线消毒灯。
作为本发明再进一步的方案：所述第一过滤池、所述第二过滤池以及所述曝气沉降池均通过隔板成型于所述预处理箱中，所述隔板与所述预处理箱内壁焊接，所述粗格栅和所述细格栅顶部均卡压有卡板，所述粗格栅通过所述卡板卡压在所述第一过滤池中。
作为本发明再进一步的方案：所述细格栅通过所述所述卡板卡压在所述第二过滤池中，所述第一曝气管贯穿所述曝气沉降池固定，所述沉沙板斜放固定于所述曝气沉降池内底部，所述砂石分离器紧贴于所述沉沙板底部，所述沉沙板底部设置有内嵌在所述预处理箱内壁中的电磁阀。
作为本发明再进一步的方案：所述砂石分离器底部设置有成型于所述预处理箱内壁中的溢流区，所述砂石分离器外底部成型有排砂管，所述中转箱与所述预处理箱焊接，所述导流管与所述电磁阀阀接，所述导流管内嵌在所述中转箱中，所述导流管一侧设置有固定于所述中转箱内壁上的曝气机。
作为本发明再进一步的方案：所述曝气机输出端上连接有第一送气管和第二送气管，所述第一送气管与所述第一曝气管连通，所述生化处理箱与所述中转箱焊接，所述生物反应池、所述化学反应池、所述化学沉淀池以及所述消毒池均成型于所述生化处理箱中。
作为本发明再进一步的方案：所述导流管底部与所述生物反应池连通，所述微生物箱贯穿固定于所述生物反应池内壁上，所述微生物箱底部设置有贯穿所述生物反应池内壁的氧气泵，所述化学试剂盒与所述化学反应池内部连通。
作为本发明再进一步的方案：所述化学沉淀剂盒与所述化学沉淀池内壁连通，所述消毒剂盒与所述消毒池内部连通，所述紫外线消毒灯卡压在所述消毒池内壁之间，所述生物反应池和所述化学沉淀池底部均卡压有抽泥板，所述抽泥板外部通过管道连接有抽泥泵。
作为本发明再进一步的方案：所述生物反应池和所述化学反应池内壁上均插接有尾气排放管，所述消毒池外部一侧壁底部插接有排放管，所述生化处理箱内顶部固定有第二提升泵组。
作为本发明再进一步的方案：所述预处理箱外顶部固定有第一提升泵组，所述生物反应池和所述化学沉淀池内壁上均固定有第二曝气管，所述第二曝气管与所述第二送气管连通，所述曝气沉降池外顶部固定有尾气抽气机，所述预处理箱外部一侧壁上插接有污水输送管。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过设计一个由预处理箱、中转箱以及生化处理箱等组件构成的一体式污水处理设备，可高效的对污水进行全面的一体式处理，装置不仅方便安装和搬运，而且也减少了坑位挖掘的工作，有利于节省人力和物力；
2、本发明中，通过设置一个由第一过滤池、第二过滤池以及曝气沉降池构成的预处理箱，可利用粗格栅、细格栅、第一提升泵组、第一曝气管以及砂石分离器等组件实现对农村生活污水高效预处理，减少污水中大颗粒悬浊物和砂石的流通，保障后续生化处理设备的高效去污工作。
（发明人：王贺;付法平;陈勇;郑兴）
