公布日：2023.05.23
申请日：2022.12.02
分类号：C02F9/00(2023.01)I;C02F103/38(2006.01)N;C02F1/78(2023.01)N;C02F5/00(2023.01)N;C02F3/30(2023.01)N;C02F1/24(2023.01)N;C02F1/00(2023.01)N;C02F1/
28(2023.01)N;C02F101/18(2006.01)N;C02F1/76(2023.01)N;C02F1/66(2023.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本发明公开了一种丁腈橡胶废水处理系统及处理方法，废水处理系统包括：预处理装置，用于对丁腈橡胶废水进行预处理得到预处理废水；深度处理装置包括：前臭氧流化床，用于接收预处理废水，并在对预处理废水中污染物进行化学降解后输送至组合生物滤池；组合生物滤池，用于对化学降解后废水进行生物降解，并将生物降解后废水输送至储水池；储水池，用于收集生物降解后废水，并在生物降解后废水不满足第一预设排放标准时将生物降解后废水输送至后臭氧流化床；后臭氧流化床，用于对生物降解后废水进行化学降解，并将化学降解后废水输送至组合生物滤池。由此能够对废水实现循环降解，从而使得废水中污染物被有效降解，提高了丁腈橡胶废水的排放标准。
权利要求书
1.一种丁腈橡胶废水处理系统，其特征在于，包括：预处理装置，用于对丙烯腈废水、电脱盐废水，以及洗胶废水进行废水预处理，得到预处理废水；深度处理装置，包括前臭氧流化床、后臭氧流化床、组合生物滤池、储水池；所述深度处理装置与所述预处理装置相连通；所述前臭氧流化床，用于接收所述预处理装置输出的预处理废水，并在对所述预处理废水中污染物进行化学降解后输送至组合生物滤池；所述组合生物滤池，用于对化学降解后废水进行生物降解，并将生物降解后废水输送至储水池；所述储水池，用于收集所述生物降解后废水，并在所述生物降解后废水不满足第一预设排放标准时将所述生物降解后废水输送至所述后臭氧流化床；所述后臭氧流化床，用于对所述生物降解后废水进行化学降解，并将化学降解后废水输送至组合生物滤池。
2.根据权利要求1所述的系统，其特征在于，所述深度处理装置还包括反洗废水池和高密度沉淀池；所述高密度沉淀池，用于对所述预处理装置输出的预处理废水进行沉淀处理，并将沉淀处理后废水输送至所述前臭氧流化床；所述储水池，还用于在循环生物降解次数满足预设次数时，利用生物降解后废水对所述组合生物滤池进行反冲洗，并在反冲洗结束后通过所述组合生物滤池向所述反洗废水池输送冲洗废水；所述反洗废水池，用于收集所述组合生物滤池输出的冲洗废水，并在对所述冲洗废水进行均质处理后按照预设输出量输送至所述高密度沉淀池。
3.根据权利要求1所述的系统，还包括：所述深度处理装置还包括加砂加炭沉淀池；所述加砂加炭沉淀池，用于在所述储水池中生物降解后废水满足第一预设排放标准时接收所述储水池输出的生物降解后废水，并对所述生物降解后废水中污染物进行物理吸附处理，得到检测水。
4.根据权利要求1所述的系统，其特征在于，所述组合生物滤池包括：反硝化生物滤池和曝气生物滤池；所述反硝化生物滤池，用于对所述前臭氧流化床输出的化学降解后废水进行反硝化处理，并反硝化处理后废水输送至所述曝气生物滤池；所述曝气生物滤池，用于对所述反硝化处理后废水进行脱氮脱碳处理，并将生物降解后废水输送至所述储水池。

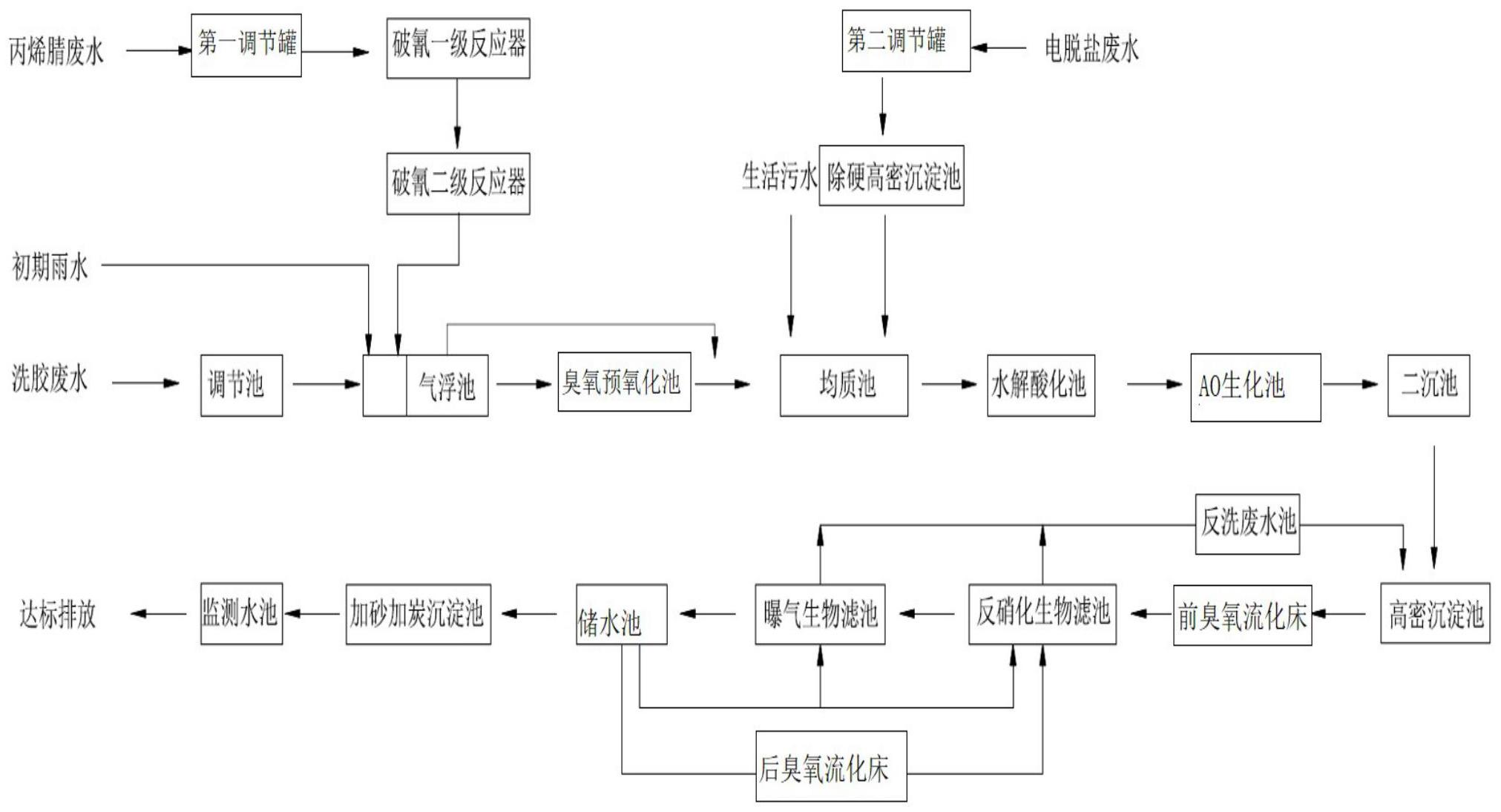

5.根据权利要求1所述的系统，其特征在于，所述预处理装置包括丙烯腈预处理单元、电脱盐废水预处理单元、综合进水预处理单元、生化处理单元；所述丙烯腈预处理单元，用于对丙烯腈废水进行破氰处理，并将破氰处理后废水输送所述综合进水预处理单元；所述电脱盐废水预处理单元，用于对电脱盐废水进行除硬处理，并将除硬处理后废水输送至所述生化处理单元；所述综合进水预处理单元，用于对洗胶废水以及破氰处理后废水所形成的悬浮液进行固液分离，并将固液分离后废水输送至所述生化处理单元；所述生化处理单元，用于将所述固液分离后废水与所述除硬处理后废水形成的混合液经过厌氧好氧工艺处理；并将厌氧好氧工艺处理后废水经过二沉池沉淀处理后得到预处理废水。
6.根据权利要求5所述的系统，其特征在于，所述丙烯腈预处理单元包括第一调节罐、破氰一级反应器和破氰二级反应器；所述第一调节罐，用于接收所述丁腈橡胶废水中的丙烯腈废水，并在对所述丙烯腈废水混合均匀后按照预设输出量将所述丙烯腈废水输入至所述破氰一级反应器；所述破氰一级反应器，用于对所述废水进行第一次除氰处理；并将第一次除氰处理后废水输送至所述破氰二级反应器；所述破氰二级反应器，用于对所述第一次除氰处理后废水进行第二次除氰处理，并将第二次除氰处理后废水输送至所述综合进水预处理单元。
7.根据权利要求6所述的系统，其特征在于，所述综合进水预处理单元包括：调节池和气浮池；所述调节池，用于接收丁腈橡胶废水中的洗胶废水，并在对所述洗胶废水混合均匀后按照预设输出量输送至气浮池；所述气浮池，用于将所述第二次除氰处理后废水、初期雨水以及所述调节池输出的洗胶废水混合均匀后进行固液分离，并将固液分离后废水输送至所述生化处理单元。
8.根据权利要求7所述的系统，其特征在于，所述综合进水预处理单元还包括：臭氧预氧化池；所述臭氧预氧化池，用于对固液分离后废水进行化学降解，并将化学降解后废水输送至所述生化处理单元。
9.根据权利要求8所述的系统，其特征在于，所述生化处理单元包括均质池、水解酸化池、厌氧好氧AO生化池和二沉池；所述均质池，用于接收生活废水、所述臭氧预氧化池输出的化学降解后废水，以及所述除硬高密度沉淀池输出的除硬后废水，并将这三种废水混合均匀后按照预设输出量输送至水解酸化池；所述水解酸化池，用于对混合废水进行化学降解，并将降解后废水输送至AO生化池；所述AO生化池，用于对混合废水进行厌氧好氧工艺处理，并将厌氧好氧工艺处理后废水输送至二沉池；所述二沉池，用于对所述厌氧好氧工艺处理后废水进行沉淀处理，得到预处理废水。
10.根据权利要求5所述的系统，其特征在于，所述电脱盐废水处理单元包括：第二调节罐和除硬高密度沉淀池；所述第二调节罐，用于接收丁腈橡胶废水中的电脱盐废水，并将所述电脱盐废水混合均匀后按照预设输出量输送至所述除硬高密度沉淀池；所述除硬高密度沉淀池，用于对所述调节罐输出的电脱盐废水进行除硬处理，并将除硬后废水发送至所述生化处理单元。
11.一种丁腈橡胶废水的处理方法，其特征在于，包括：预处理装置对丙烯腈废水、电脱盐废水，以及洗胶废水进行废水预处理，得到预处理废水；并将所述预处理废水输送至高密度沉淀池；所述高密度沉淀池对所述预处理废水进行沉淀处理，并将沉淀处理后废水输送至所述前臭氧流化床；所述前臭氧流化床对所述沉淀处理后废水中污染物进行化学降解，并将化学降解后废水输送至组合生物滤池；所述组合生物滤池对化学降解后废水进行生物降解，并将生物降解后废水输送至储水池；所述储水池收集所述生物降解后废水，并在所述生物降解后废水不满足第一预设排放标准时将所述生物降解后废水输送至所述后臭氧流化床；所述后臭氧流化床对所述生物降解后废水进行化学降解，并将化学降解后废水再次输送至组合生物滤池；当在循环生物降解次数满足预设次数时，所述储水池将生物降解后废水输送至所述组合生物滤池中，并对所述组合生物滤池进行反冲洗；反冲洗结束后所述组合生物滤池将反冲洗废水输送至反洗废水池；所述反洗废水池对所述冲洗废水进行均质处理后按照预设输出量输送至所述高密度沉淀池。
12.根据权利要求11所述的方法，其特征在于，还包括：当所述储水池中生物降解后废水满足第一预设排放标准时，则所述加砂加炭沉淀池接收所述储水池输出的生物降解后废水，并对所述生物降解后废水中污染物进行物理吸附处理，得到检测水。
13.根据权利要求11所述的方法，其特征在于，所述预处理装置包括丙烯腈预处理单元，电脱盐废水预处理单元，综合进水预处理单元、生化处理单元；所述预处理装置对丙烯腈废水、电脱盐废水，以及洗胶废水进行废水预处理，得到预处理废水；并将所述预处理废水输送至高密度沉淀池，包括：所述丙烯腈预处理单元对丙烯腈废水进行破氰处理，并将破氰处理后废水输送所述综合进水预处理单元；所述电脱盐废水预处理单元对电脱盐废水进行除硬处理，并将除硬处理后废水输送至所述生化处理单元；所述综合进水预处理单元对洗胶废水以及破氰处理后废水所形成的悬浮液进行固液分离，并将固液分离后废水输送至所述生化处理单元；所述生化处理单元将所述固液分离后废水与所述除硬处理后废水形成的混合液经过厌氧好氧工艺处理；并将厌氧好氧工艺处理后废水经过二沉池沉淀处理后得到预处理废水。
14.根据权利要求13所述的方法，其特征在于，所述丙烯腈预处理单元包括第一调节罐、破氰一级反应器和破氰二级反应器；所述丙烯腈预处理单元对丙烯腈废水进行破氰处理，并将破氰处理后废水输送所述综合进水预处理单元；包括：所述第一调节罐，接收所述丁腈橡胶废水中的丙烯腈废水，并在对所述丙烯腈废水混合均匀后按照预设输出量将所述丙烯腈废水输入至所述破氰一级反应器；所述破氰一级反应器对所述废水进行第一次除氰处理；并将第一次除氰处理后废水输送至所述破氰二级反应器；所述破氰二级反应器对所述第一次除氰处理后废水进行第二次除氰处理，并将第二次除氰处理后废水输送至所述综合进水预处理单元。
发明内容
本发明提供一种丁腈橡胶废水处理系统及处理方法，该处理系统不仅能够对丁腈橡胶废水进行有效处理，而且还能够减少废水处理系统的占地面积，从而提高了本申请处理方法的普适性。
为实现上述目的，根据本申请实施例第一方面提供一种丁腈橡胶废水处理系统，所述系统包括：预处理装置，用于对丙烯腈废水、电脱盐废水，以及洗胶废水进行废水预处理，得到预处理废水；深度处理装置，包括前臭氧流化床、后臭氧流化床、组合生物滤池、储水池；所述深度处理装置与所述预处理装置相连通；所述前臭氧流化床，用于接收所述预处理装置输出的预处理废水，并在对所述预处理废水中污染物进行化学降解后输送至组合生物滤池；所述组合生物滤池，用于对化学降解后废水进行生物降解，并将生物降解后废水输送至储水池；所述储水池，用于收集所述生物降解后废水，并在所述生物降解后废水不满足第一预设排放标准时将所述生物降解后废水输送至所述后臭氧流化床；所述后臭氧流化床，用于对所述生物降解后废水进行化学降解，并将化学降解后废水输送至组合生物滤池。
为实现上述目的，根据本申请实施例第二方面还提供一种丁腈橡胶废水的处理方法，所述方法包括：预处理装置对丙烯腈废水、电脱盐废水，以及洗胶废水进行废水预处理，得到预处理废水；并将所述预处理废水输送至高密度沉淀池；所述高密度沉淀池对所述预处理废水进行沉淀处理，并将沉淀处理后废水输送至所述前臭氧流化床；所述前臭氧流化床对所述沉淀处理后废水中污染物进行化学降解，并将化学降解后废水输送至组合生物滤池；所述组合生物滤池对化学降解后废水进行生物降解，并将生物降解后废水输送至储水池；所述储水池收集所述生物降解后废水，并在所述生物降解后废水不满足第一预设排放标准时将所述生物降解后废水输送至所述后臭氧流化床；所述后臭氧流化床对所述生物降解后废水进行化学降解，并将化学降解后废水再次输送至组合生物滤池；当在循环生物降解次数满足预设次数时，所述储水池将生物降解后废水输送至所述组合生物滤池中，并对所述组合生物滤池进行反冲洗；反冲洗结束后所述组合生物滤池将反冲洗废水输送至反洗废水池；所述反洗废水池对所述冲洗废水进行均质处理后按照预设输出量输送至所述高密度沉淀池。
与现有技术相比，本发明实施例提供一种丁腈橡胶废水处理系统及处理方法，所述废水处理系统包括：预处理装置，用于对丙烯腈废水、电脱盐废水，以及洗胶废水进行废水预处理，得到预处理废水；所述深度处理装置，包括前臭氧流化床、后臭氧流化床、组合生物滤池、储水池；所述深度处理装置与所述预处理装置相连通；所述前臭氧流化床，用于接收所述预处理装置输出的预处理废水，并在对所述预处理废水中污染物进行化学降解后输送至组合生物滤池；所述组合生物滤池，用于对化学降解后废水进行生物降解，并将生物降解后废水输送至储水池；所述储水池，用于收集所述生物降解后废水，并在所述生物降解后废水不满足第一预设排放标准时将所述生物降解后废水输送至所述后臭氧流化床；所述后臭氧流化床，用于对所述生物降解后废水进行化学降解，并将化学降解后废水输送至组合生物滤池。本实施例通过将前臭氧流化床、组合生物滤池，以及储水池依次连接形成降解主链；同时将储水池、后臭氧流化床，以及组合生物滤池依次连接形成降解副链；降解主链和降解副链之间形成闭环式的降解链；当降解主链上输出的生物降解后废水满足第一预设排放标准时，将所述生物降解后废水沿着主链排放；当降解主链上输出的生物降解后废水不满足第一预设排放标准时，将生物降解后废水沿着降解副链进行再次降解；由此通过闭环式的降解链对废水实现循环降解，从而使得废水中污染物能够被有效降解，进而使得生物降解后废水满足第一预设排放标准，有利于丁腈橡胶废水的正常排放。
（发明人：王晓阳;谢晓朋）
