公布日：2023.05.05
申请日：2021.10.29
分类号：B01D47/06(2006.01)I;F24F5/00(2006.01)I;F24F6/14(2006.01)I;F24F8/133(2021.01)I;F24F11/89(2018.01)I;F24F110/10(2018.01)N;F24F110/64(2018.01)N
摘要
本发明提供一种纯水机的废水回收系统，包括纯水机本体、废水箱和喷淋系统；所述纯水机本体的进水端通过管道与自来水网管连接，所述纯水机的废水通过管道输入所述废水箱内，所述废水箱内的水可通过所述喷淋系统喷洒，所述喷淋系统用于处理工地的扬尘和降温，通过设置可为喷淋系统供水的废水箱，能够将纯水机本体产生的废水通过喷淋系统喷洒，从而处理工地的扬尘，且具有降温的作用。
权利要求书

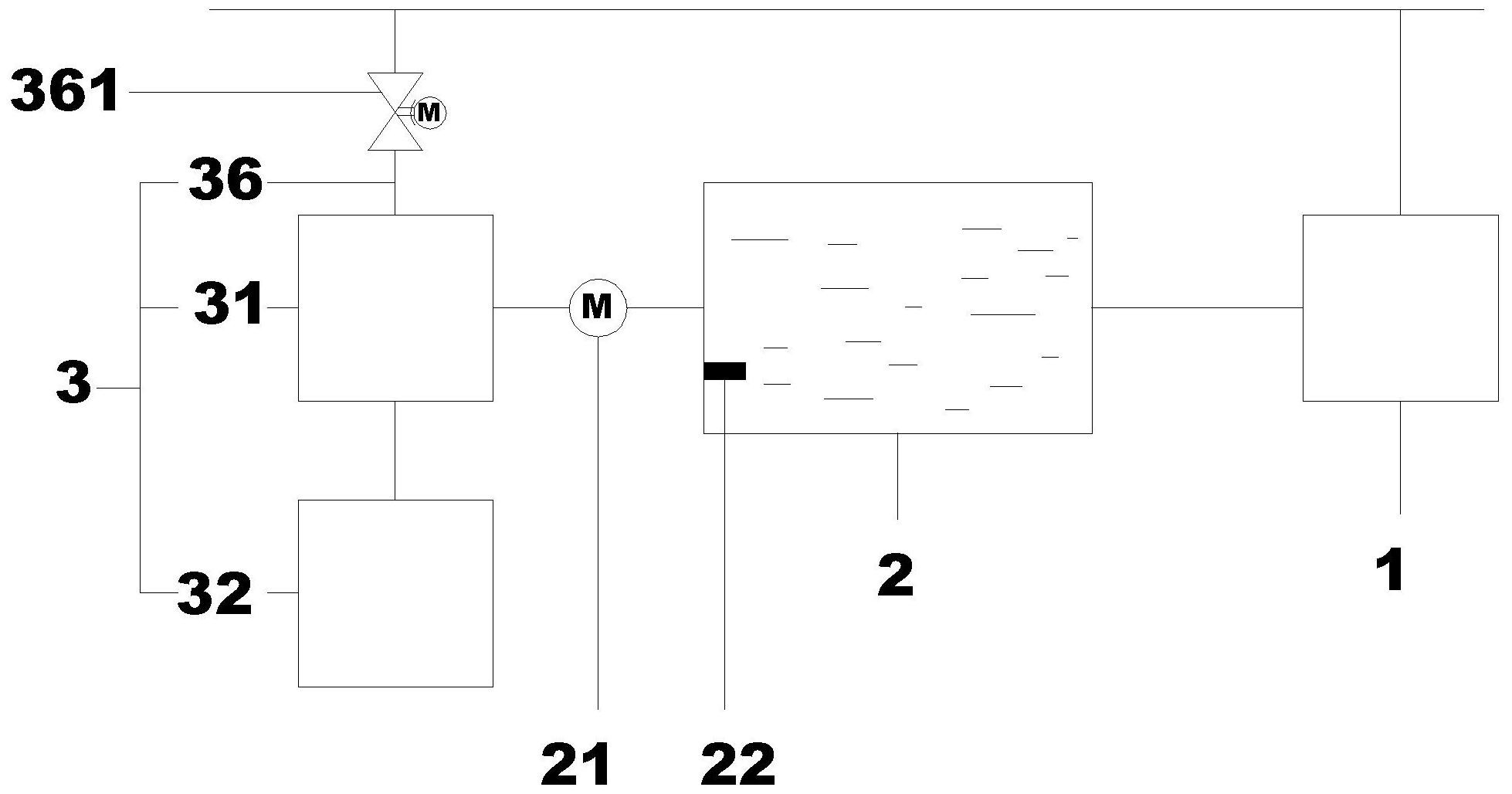

1.一种纯水机的废水回收系统，其特征在于：包括纯水机本体(1)、废水箱(2)和喷淋系统(3)；所述纯水机本体(1)的进水端通过管道与自来水网管连接，所述纯水机的废水通过管道输入所述废水箱(2)内，所述废水箱(2)内的水可通过所述喷淋系统(3)喷洒，所述喷淋系统(3)用于处理工地的扬尘和降温。
2.根据权利要求1所述的一种纯水机的废水回收系统，其特征在于：所述喷淋系统(3)包括设置在工地内的第一水管(31)和多个雾化喷头(32)，多个所述雾化喷头(32)与所述第一水管(31)连通，所述第一水管(31)和所述废水箱(2)之间设有水泵(21)。
3.根据权利要求2所述的一种纯水机的废水回收系统，其特征在于：所述喷淋系统(3)包括中央处理器(33)、温度传感器(34)和颗粒物传感器(35)，所述温度传感器(34)和所述颗粒物传感器(35)设置在工地内，所述温度传感器(34)和所述颗粒物传感器(35)通过导线向所述中央处理器(33)传输数据，所述中央处理器(33)通过导线控制所述水泵(21)开闭。
4.根据权利要求3所述的一种纯水机的废水回收系统，其特征在于：所述废水箱(2)内设有液位传感器(22)，所述液位传感器(22)的安装高度不低于所述水泵(21)进水管的高度，所述液位传感器(22)通过导线向所述中央处理器(33)传输数据。
5.根据权利要求4所述的一种纯水机的废水回收系统，其特征在于：所述第一水管(31)与自来水网管之间设有第二水管(36)，所述第二水管(36)设有用于开闭所述第二水管(36)的电动阀(361)，所述中央处理器(33)通过导线控制所述电动阀(361)开闭。
发明内容
为实现上述目的，本发明提供一种纯水机的废水回收系统，包括纯水机本体、废水箱和喷淋系统；所述纯水机本体的进水端通过管道与自来水网管连接，所述纯水机的废水通过管道输入所述废水箱内，所述废水箱内的水可通过所述喷淋系统喷洒，所述喷淋系统用于处理工地的扬尘和降温。
采用上述技术方案，通过设置可为喷淋系统供水的废水箱，能够将纯水机本体产生的废水通过喷淋系统喷洒，从而处理工地的扬尘，且具有降温的作用。
优选的，所述喷淋系统包括设置在工地内的第一水管和多个雾化喷头，多个所述雾化喷头与所述第一水管连通，所述第一水管和所述废水箱之间设有水泵。
采用上述技术方案，通过设置水泵，从而能够通过水泵将废水箱内的水泵送至第一水管内。
优选的，所述喷淋系统包括中央处理器、温度传感器和颗粒物传感器，所述温度传感器和所述颗粒物传感器设置在工地内，所述温度传感器和所述颗粒物传感器通过导线向所述中央处理器传输数据，所述中央处理器通过导线控制所述水泵开闭。
采用上述技术方案，通过设置温度传感器和颗粒物传感器能够检测工地环境的温度和PM10，进而将数据传输至中央处理器，中央处理器根据设定，可控制水泵开闭，从而实现降温和处理扬尘的功能。
优选的，所述废水箱内设有液位传感器，所述液位传感器的安装高度不低于所述水泵进水管的高度，所述液位传感器通过导线向所述中央处理器传输数据。
采用上述技术方案，通过设置液位传感器，从而能够在废水箱内的水深度较低时，将信号传递至中央处理器，通过中央处理器关闭水泵，避免水泵损坏。
优选的，所述第一水管与自来水网管之间设有第二水管，所述第二水管设有用于开闭所述第二水管的电动阀，所述中央处理器通过导线控制所述电动阀开闭。
采用上述技术方案，通过设置第二水管和电动阀，能够在废水箱内水深度较低时，通过开启电动阀打开第二水管，从而将自来水网管与第一水管接通，为第一水管输送水。
与现有技术相比，本发明的有益效果为：
1.本发明通过设置可为喷淋系统供水的废水箱，能够将纯水机本体产生的废水通过喷淋系统喷洒，从而处理工地的扬尘，且具有降温的作用；
2.本发明通过设置温度传感器和颗粒物传感器能够检测工地环境的温度和PM10，进而将数据传输至中央处理器，中央处理器根据设定，可控制水泵开闭，从而实现降温和处理扬尘的功能；
3.本发明通过设置液位传感器，从而能够在废水箱内的水深度较低时，将信号传递至中央处理器，通过中央处理器关闭水泵，避免水泵损坏；
4.本发明通过设置第二水管和电动阀，能够在废水箱内水深度较低时，通过开启电动阀打开第二水管，从而将自来水网管与第一水管接通，为第一水管输送水。
（发明人：张建勋;虞素飞;李云峰;谭亮;赵明;赵经宇）
