公布日：2022.04.15
申请日：2022.01.17
分类号：B01D33/11(2006.01)I;B01D33/15(2006.01)I;B01D33/41(2006.01)I;B01D33/50(2006.01)I;B01D33/76(2006.01)I;E03F7/00(2006.01)I
摘要
本发明涉及污水处理设备技术领域，具体是一种下水道黑臭水体净化用悬浮物排出设备，包括打捞箱，所述打捞箱内转动设置有过滤筒，过滤筒内穿设有输送管，输送管内转动设置有螺旋输送杆，所述打捞箱的一侧连通设置有粗分离箱，粗分离箱内转动设置有离心网筒，离心网筒的内壁上滑动连接有螺旋叶片，螺旋叶片固定设置于输送管外，所述输送管和螺旋输送杆的一端均连接有第一驱动装置；所述粗分离箱的下侧通过连通管连接有细分离箱，细分离箱的出口设置有输出管，本发明的离心网筒能够高速旋转，利用离心力加速污水甩出，截留其中的颗粒悬浮物，颗粒悬浮物集聚形成的污泥，能够被旋转的螺旋叶片不断推动排出，实现自动高效排泥。
权利要求书

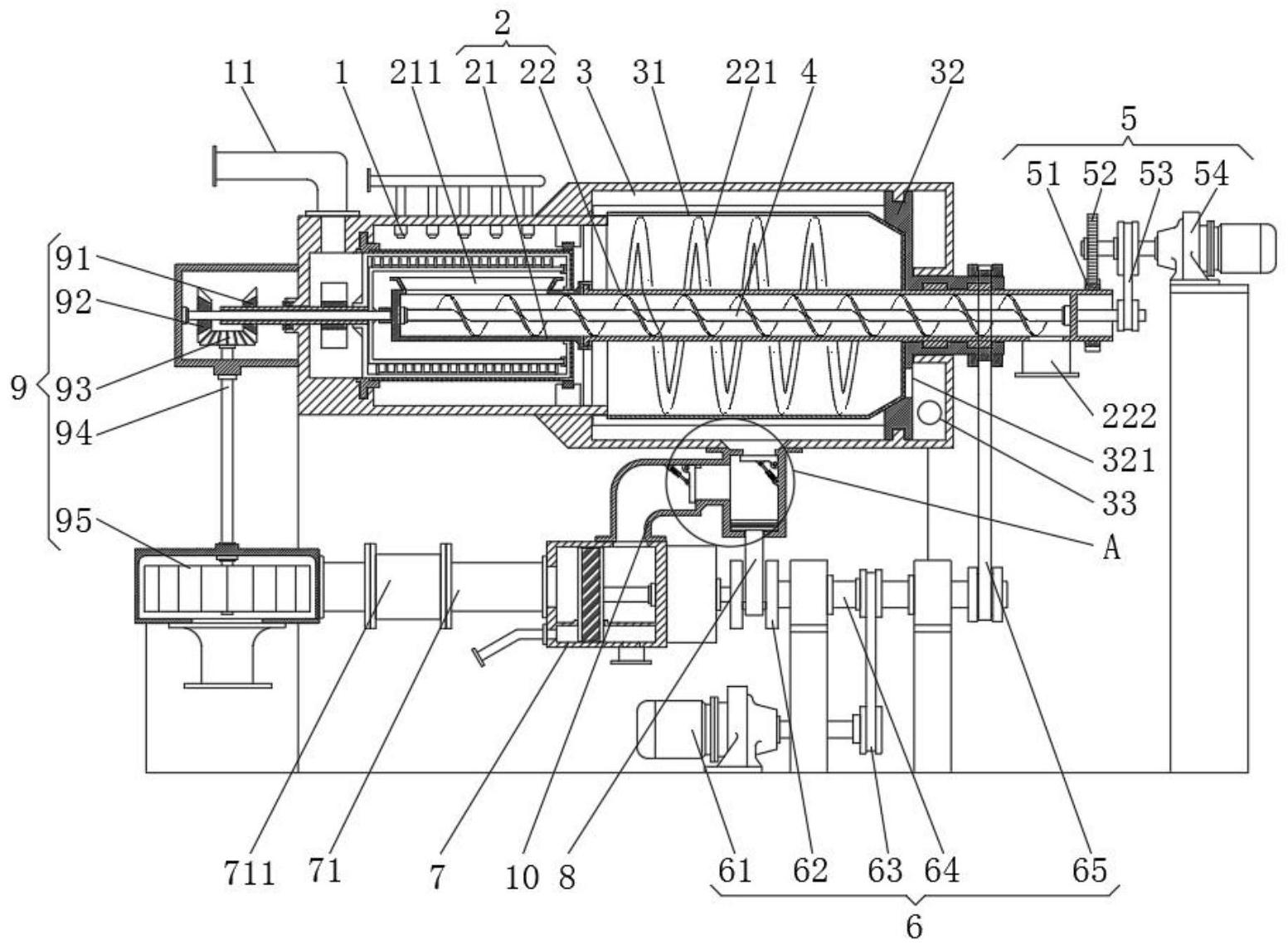

1.一种下水道黑臭水体净化用悬浮物排出设备，包括打捞箱(1)，所述打捞箱(1)内转动设置有过滤筒(15)，过滤筒(15)内穿设有输送管(2)，输送管(2)内转动设置有螺旋输送杆(4)，其特征在于：所述打捞箱(1)的一侧连通设置有粗分离箱(3)，粗分离箱(3)内转动设置有离心网筒(31)，离心网筒(31)的内壁上滑动连接有螺旋叶片(221)，螺旋叶片(221)固定设置于输送管(2)外，所述输送管(2)和螺旋输送杆(4)的一端均连接有第一驱动装置(5)；所述粗分离箱(3)的下侧通过连通管(10)连接有细分离箱(7)，细分离箱(7)的出口设置有输出管(71)，输出管(71)通过水力联动装置(9)与过滤筒(15)相联动。
2.根据权利要求1所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述过滤筒(15)的内壁上设置有格栅骨架(14)，格栅骨架(14)的内壁上设置有第一打捞齿爪(141)，所述过滤筒(15)内转动设置有支撑骨架(16)，支撑骨架(16)上设置有第二打捞齿爪(161)，第二打捞齿爪(161)与第一打捞齿爪(141)的齿爪条交错分布；所述格栅骨架(14)和支撑骨架(16)的一端分别连接有管轴(12)和轴杆(13)，管轴(12)转动套设于轴杆(13)外，轴杆(13)的长度大于管轴(12)的长度，且管轴(12)和轴杆(13)均与水力联动装置(9)连接。
3.根据权利要求2所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述管轴(12)外套设有水轮(17)，所述打捞箱(1)的上侧设置有进水管(11)，进水管(11)的出口位置与水轮(17)的位置相对应。
4.根据权利要求1所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述输送管(2)包括相互转动连接的前管(21)和后管(22)，前管(21)固定设置于打捞箱(1)内，且前管(21)的顶部设置有进渣口(211)，所述后管(22)转动穿设于离心网筒(31)中间，且后管(22)穿出粗分离箱(3)的一端底部设置有排渣口(222)，并且螺旋叶片(221)固定套设于后管(22)外。
5.根据权利要求4所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述第一驱动装置(5)包括齿环(51)，齿环(51)固定套设于后管(22)的一端，且齿环(51)的一侧啮合连接有驱动齿轮(52)，驱动齿轮(52)与第一电机(54)连接，第一电机(54)通过第一传动带(53)与螺旋输送杆(4)联动。
6.根据权利要求1所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述离心网筒(31)远离打捞箱(1)的一端设置有转环(32)，转环(32)与粗分离箱(3)的内壁转动连接，且转环(32)的一侧与粗分离箱(3)的一端内壁之间形成环形空腔，所述转环(32)上设置有出泥口(321)，且离心网筒(31)的内腔通过出泥口(321)与所述环形空腔相连通，所述粗分离箱(3)对应所述环形空腔的部位设置有排泥口(33)；所述转环(32)联动连接有第二驱动装置(6)。
7.根据权利要求6所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述粗分离箱(3)的底部设置有泥水排出口(34)，泥水排出口(34)的底部连接有连通管(10)的进口一端，连通管(10)的出口一端与细分离箱(7)连接，所述细分离箱(7)为圆筒形，且细分离箱(7)内转动设置有圆盘形的细过滤器(73)，所述细分离箱(7)内腔的下侧设置有2块隔板(77)，2块隔板(77)分别位于细过滤器(73)的两侧，且隔板(77)与细过滤器(73)滑动连接，并且2块隔板(77)与细分离箱(7)内腔的底边相配合形成2条通道，所述细过滤器(73)其中一侧的所述通道连接有高压水管(72)，且细过滤器(73)另一侧的所述通道连接有排水口(74)；所述细过滤器(73)的中部设置有输入轴(75)，输入轴(75)的一端通过减速齿轮箱(76)联动连接有第二驱动装置(6)。
8.根据权利要求7所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述连通管(10)靠近泥水排出口(34)和细分离箱(7)的一端分别设置有第一单向阀(101)和第二单向阀(102)，所述连通管(10)的中间一侧滑动设置有活塞杆(8)；所述活塞杆(8)联动连接有第二驱动装置(6)。
9.根据权利要求8所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述第二驱动装置(6)包括驱动轴(64)，驱动轴(64)通过第三传动带(65)与转环(32)连接，且驱动轴(64)通过第二传动带(63)连接有第二电机(61)，并且驱动轴(64)上连接有偏心轮(62)的中部，偏心轮(62)的偏心部与活塞杆(8)的一端转动连接，所述偏心轮(62)的一侧中部与减速齿轮箱(76)的输入轴连接。
10.根据权利要求1所述的一种下水道黑臭水体净化用悬浮物排出设备，其特征在于：所述水力联动装置(9)包括涡轮器(95)，涡轮器(95)的进口与输出管(71)连接，且涡轮器(95)的输入轴连接有传动轴(94)的一端，传动轴(94)的另一端连接有第三伞齿轮(93)，第三伞齿轮(93)的两侧分别垂直啮合连接有第一伞齿轮(91)和第二伞齿轮(92)，第一伞齿轮(91)和第二伞齿轮(92)分别固定设置于管轴(12)和轴杆(13)上；所述输出管(71)的中间设置有第三单向阀(711)。
发明内容
为解决现有技术中存在的问题，本发明提供了一种下水道黑臭水体净化用悬浮物排出设备。
本发明为达到上述目的所采用的技术方案是：一种下水道黑臭水体净化用悬浮物排出设备，包括打捞箱，所述打捞箱内转动设置有过滤筒，过滤筒内穿设有输送管，输送管内转动设置有螺旋输送杆，所述打捞箱的一侧连通设置有粗分离箱，粗分离箱内转动设置有离心网筒，离心网筒的内壁上滑动连接有螺旋叶片，螺旋叶片固定设置于输送管外，所述输送管和螺旋输送杆的一端均连接有第一驱动装置；
所述粗分离箱的下侧通过连通管连接有细分离箱，细分离箱的出口设置有输出管，输出管通过水力联动装置与过滤筒相联动。
作为本技术方案的进一步优化，所述过滤筒的内壁上设置有格栅骨架，格栅骨架的内壁上设置有第一打捞齿爪，所述过滤筒内转动设置有支撑骨架，支撑骨架上设置有第二打捞齿爪，第二打捞齿爪与第一打捞齿爪的齿爪条交错分布；
所述格栅骨架和支撑骨架的一端分别连接有管轴和轴杆，管轴转动套设于轴杆外，轴杆的长度大于管轴的长度，且管轴和轴杆均与水力联动装置连接。
作为本技术方案的进一步优化，所述管轴外套设有水轮，所述打捞箱的上侧设置有进水管，进水管的出口位置与水轮的位置相对应。
作为本技术方案的进一步优化，所述输送管包括相互转动连接的前管和后管，前管固定设置于打捞箱内，且前管的顶部设置有进渣口，所述后管转动穿设于离心网筒中间，且后管穿出粗分离箱的一端底部设置有排渣口，并且螺旋叶片固定套设于后管外。
作为本技术方案的进一步优化，所述第一驱动装置包括齿环，齿环固定套设于后管的一端，且齿环的一侧啮合连接有驱动齿轮，驱动齿轮与第一电机连接，第一电机通过第一传动带与螺旋输送杆联动。
作为本技术方案的进一步优化，所述离心网筒远离打捞箱的一端设置有转环，转环与粗分离箱的内壁转动连接，且转环的一侧与粗分离箱的一端内壁之间形成环形空腔，所述转环上设置有出泥口，且离心网筒的内腔通过出泥口与所述环形空腔相连通，所述粗分离箱对应所述环形空腔的部位设置有排泥口；
所述转环联动连接有第二驱动装置。
作为本技术方案的进一步优化，所述粗分离箱的底部设置有泥水排出口，泥水排出口的底部连接有连通管的进口一端，连通管的出口一端与细分离箱连接，所述细分离箱为圆筒形，且细分离箱内转动设置有圆盘形的细过滤器，所述细分离箱内腔的下侧设置有2块隔板，2块隔板分别位于细过滤器的两侧，且隔板与细过滤器滑动连接，并且2块隔板与细分离箱内腔的底边相配合形成2条通道，所述细过滤器其中一侧的所述通道连接有高压水管，且细过滤器另一侧的所述通道连接有排水口；
所述细过滤器的中部设置有输入轴，输入轴的一端通过减速齿轮箱联动连接有第二驱动装置。
作为本技术方案的进一步优化，所述连通管靠近泥水排出口和细分离箱的一端分别设置有第一单向阀和第二单向阀，所述连通管的中间一侧滑动设置有活塞杆；
所述活塞杆联动连接有第二驱动装置。
作为本技术方案的进一步优化，所述第二驱动装置包括驱动轴，驱动轴通过第三传动带与转环连接，且驱动轴通过第二传动带连接有第二电机，并且驱动轴上连接有偏心轮的中部，偏心轮的偏心部与活塞杆的一端转动连接，所述偏心轮的一侧中部与减速齿轮箱的输入轴连接。
作为本技术方案的进一步优化，所述水力联动装置包括涡轮器，涡轮器的进口与输出管连接，且涡轮器的输入轴连接有传动轴的一端，传动轴的另一端连接有第三伞齿轮，第三伞齿轮的两侧分别垂直啮合连接有第一伞齿轮和第二伞齿轮，第一伞齿轮和第二伞齿轮分别固定设置于管轴和轴杆上；
所述输出管的中间设置有第三单向阀。
本发明还公布了一种下水道黑臭水体净化用悬浮物排出设备的使用方法，包括以下步骤：。
本发明的有益效果是：
其一、本发明中，粗分离箱能够对打捞处理后的污水进行进一步的悬浮物分离，离心网筒能够高速旋转，利用离心力加速污水甩出，截留其中的颗粒悬浮物，颗粒悬浮物集聚形成的污泥，能够被旋转的螺旋叶片不断推动排出，实现自动高效排泥，粗分离箱与打捞箱一体式设计，使得过滤筒、离心网筒、输送管和螺旋输送杆配合运作，结构紧凑，更加高效连续的运作，让悬浮物的分离效率更高；
其二、本发明中，细分离箱能够进一步分离更加细小的颗粒，实现三级分离，对悬浮物的过滤分离更加彻底，且细分离箱排水时，水体排出时的动能能够通过水力联动装置带动过滤筒运作，实现动能的回收利用，使得该装置更加节能；
其三、本发明中，第二打捞齿爪与第一打捞齿爪的齿爪条交错分布，当第二打捞齿爪与第一打捞齿爪向相反的方向旋转时，能够对大体积悬浮物起到剪切撕碎作用，防止后续输送时堵塞，且第二打捞齿爪与第一打捞齿爪同时运作，能够同时打捞，加速打捞效率，让悬浮物的排出更加高效；
其四、本发明中，进水管内的污水排出时，能够直接冲击在水轮上，形成带动管轴旋转的力，让过滤筒仅依靠水力便能够旋转打捞，使得该装置更加节能；
其五、本发明中，第一电机能够同时带动螺旋输送杆和后管旋转，且通过齿环和驱动齿轮的传动与第一传动带的传动相配合，使得螺旋输送杆和后管能够向相反的方向旋转，加速螺旋输送杆的推送效率；
其六、本发明中，细过滤器能够对污水进一步的过滤，其与打捞过滤和离心过滤相配合，形成三级过滤，提高过滤效果，且细过滤器能够不断旋转，当细过滤器处理过污水的部分转动至隔板下侧的通道部位时，高压水管喷出的高压水分能够对细过滤器实现反向冲洗，防止堵塞，使细过滤器保持较高的过滤性能，且让细过滤器运作寿命更长。
（发明人：彭诗阳;钟仁华;李威;黄彩虹;李俊杰;钟吉华）
