申请日2017.05.31
公开(公告)日2017.07.25
IPC分类号B01D33/03
摘要
本发明公开了一种污水处理设备，包括污水处理罐和过滤腔，过滤腔内设有若干个滤板，且过滤腔底端活动卡接在滤腔震动装置上，滤腔震动装置包括底板、罩板和卡板，罩板底端左侧设有异形齿轮，异形齿轮啮合设有主动齿轮，主动齿轮固定安装在电机上。本发明结构在使用时通过污水进口接头将污水通入到过滤腔内，通过多滤板对污水进行过滤，增强其过滤效果，通过电机带动主动齿轮转动，从而带动异形齿轮转动，使套板上下震动，通过弹簧保证套板震动时的稳定性，从而避免污水中较大的杂物堵塞滤孔，提高过滤腔的使用寿命，更换过滤腔时打开罐盖板，通过两个法兰盘拆卸其上连通的管道，从而进行过滤腔的拆卸和更换。
权利要求书

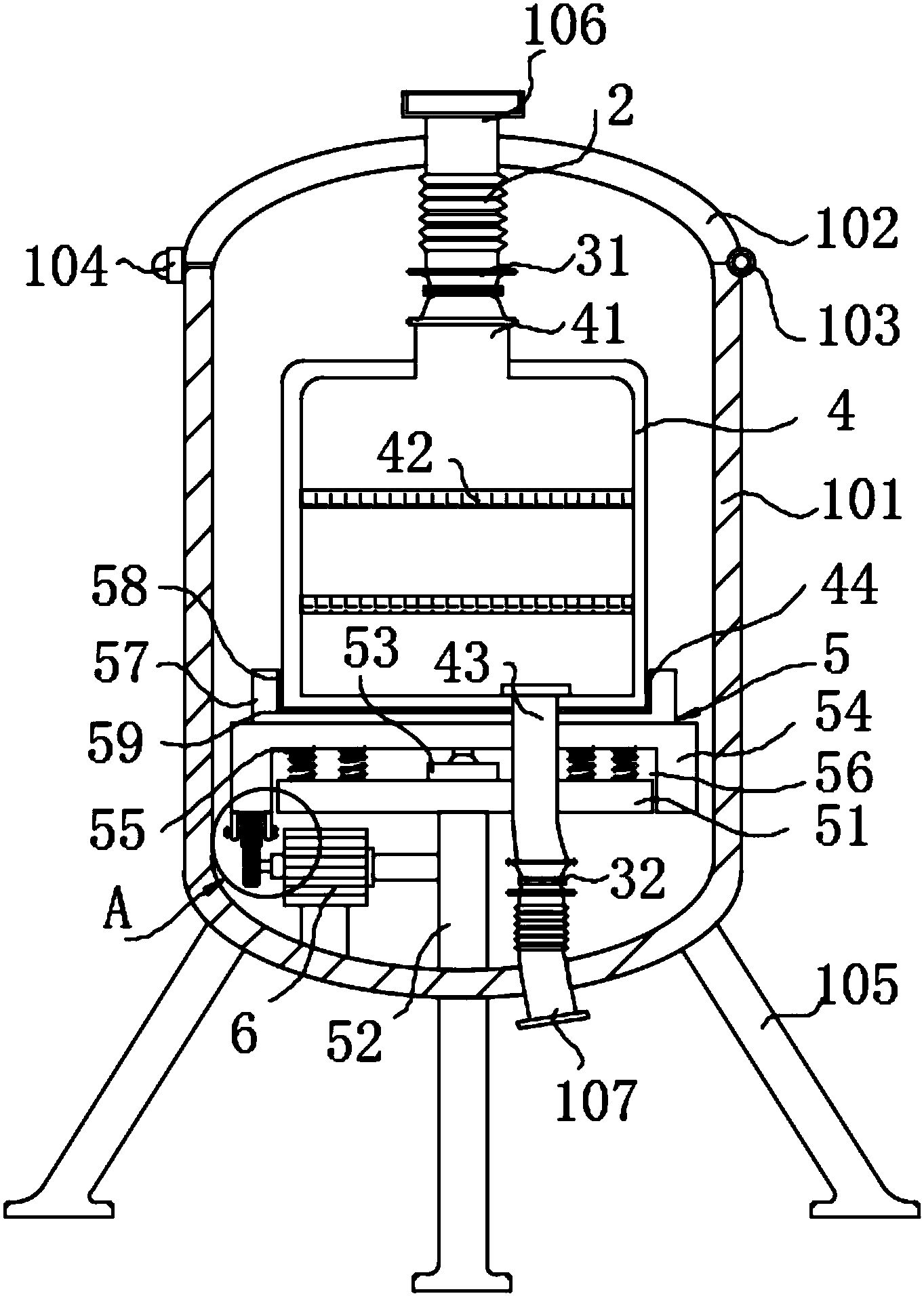

1.一种污水处理设备，包括污水处理罐(101)和罐盖板(102)，所述污水处理罐(101)和罐盖板(102)之间通过铰链(103)固定，且两者另一端通过锁定装置(104)活动锁定，所述污水处理罐(101)底端设有支架(105)，其特征在于：所述污水处理罐(101)顶端设有污水进口接头(106)，其底端设有污水出口接头(107)，位于污水处理罐(101)内的污水进口接头(106)和污水出口接头(107)上均连通设有伸缩管(2)，且两者的伸缩管(2)上分别连通有上法兰盘(31)和下法兰盘(32)，所述上法兰盘(31)和下法兰盘(32)上分别活动连通设有滤腔进口端(41)和滤腔出口端(43)，所述滤腔进口端(41)和滤腔出口端(43)分别固定连通过滤腔(4)的顶端和底端，所述过滤腔(4)内设有若干个滤板(42)，且过滤腔(4)底端活动卡接在滤腔震动装置(5)上，且滤腔出口端(43)活动贯穿滤腔震动装置(5)上的通孔(510)和下法兰盘(32)活动连接;
所述滤腔震动装置(5)包括底板(51)，所述底板(51)底端通过固定轴(52)安装在污水处理罐(101)内底端，该底板(51)中心位置上通过球型铰支座(53)固定连接罩板(54)，且底板(51)位于罩板(54)底端的罩腔(56)内，所述罩腔(56)内顶端两侧通过弹簧(55)固定连接底板(51)，所述罩板(54)的顶端固定设有卡板(57)，所述卡板(57)顶面设有卡接腔(59)，且过滤腔(4)底端卡接在卡接腔(59)内;
所述罩板(54)底端左侧设有固定耳(541)，所述固定耳(541)上通过齿轮轴(9)活动连接异形齿轮(8)，所述异形齿轮(8)通过齿轮结构啮合设有主动齿轮(7)，所述主动齿轮(7)固定安装在电机(6)的电机转轴(61)上，所述电机(6)固定安装在污水处理罐(101)内底端的内侧。
2.根据权利要求1所述的一种污水处理设备，其特征在于：所述过滤腔(4)为中空圆柱型结构，且其内的过滤板(42)为圆形板结构，其直径和过滤腔(4)的内径保持一致，所述过滤板(42)的数量不少于两个，分别上下分布在过滤腔(4)内。
3.根据权利要求1所述的一种污水处理设备，其特征在于：所述底板(51)为圆形板结构，其直径小于罩腔(56)的内径，所述卡板(57)的卡接腔(59)内径和过滤腔(4)底端外径保持一致，且所述卡接腔(59)内端设有磁铁片(58)，所述过滤腔(4)底端对应设有铁片(44)。
4.根据权利要求1所述的一种污水处理设备，其特征在于：所述弹簧(55)的数量不少于四个，分别分布在通孔(510)外侧的底板(51)上，且弹簧(55)一致处于压缩状态。
5.根据权利要求1所述的一种污水处理设备，其特征在于：所述所述异形齿轮(8)包括齿轮本体(81)和凸齿轮(82)，所述齿轮本体(81)和主动齿轮(7)卡接时，所述罩板(54)的顶面和水平面保持一致。
6.根据权利要求1所述的一种污水处理设备，其特征在于：所述通孔(510)同时贯穿底板(51)、罩板(54)和卡板(57)，该通孔(510)的内径大于滤腔出口端(43)管道的直径。
说明书
一种污水处理设备
技术领域
本发明涉及污水处理技术领域，具体为一种污水处理设备。
背景技术
目前随着人们生活的改善，机械化产品越来越多，随之而来的环境污染也越来越严重，需要对其产生的污水进行处理才能排放，现有的污水处理设备中，常用的污水过滤装置为砂石过滤板，该过滤板的滤芯容易阻塞板结，导致过滤效果不佳，而且过滤腔需要定时拆卸进行清理或更换，传统的过滤腔拆卸也极为不便，造成污水处理设备的污水处理效率不高，为此我们提出一种污水处理设备用于解决上述问题。
发明内容
本发明的目的在于提供一种污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理设备，包括污水处理罐和罐盖板，所述污水处理罐和罐盖板之间通过铰链固定，且两者另一端通过锁定装置活动锁定，所述污水处理罐底端设有支架，所述污水处理罐顶端设有污水进口接头，其底端设有污水出口接头，位于污水处理罐内的污水进口接头和污水出口接头上均连通设有伸缩管，且两者的伸缩管上分别连通有上法兰盘和下法兰盘，所述上法兰盘和下法兰盘上分别活动连通设有滤腔进口端和滤腔出口端，所述滤腔进口端和滤腔出口端分别固定连通过滤腔的顶端和底端，所述过滤腔内设有若干个滤板，且过滤腔底端活动卡接在滤腔震动装置上，且滤腔出口端活动贯穿滤腔震动装置上的通孔和下法兰盘活动连接;
所述滤腔震动装置包括底板，所述底板底端通过固定轴安装在污水处理罐内底端，该底板中心位置上通过球型铰支座固定连接罩板，且底板位于罩板底端的罩腔内，所述罩腔内顶端两侧通过弹簧固定连接底板，所述罩板的顶端固定设有卡板，所述卡板顶面设有卡接腔，且过滤腔底端卡接在卡接腔内;
所述罩板底端左侧设有固定耳，所述固定耳上通过齿轮轴活动连接异形齿轮，所述异形齿轮通过齿轮结构啮合设有主动齿轮，所述主动齿轮固定安装在电机的电机转轴上，所述电机固定安装在污水处理罐内底端的内侧。
优选的，所述过滤腔为中空圆柱型结构，且其内的过滤板为圆形板结构，其直径和过滤腔的内径保持一致，所述过滤板的数量不少于两个，分别上下分布在过滤腔内。
优选的，所述底板为圆形板结构，其直径小于罩腔的内径，所述卡板的卡接腔内径和过滤腔底端外径保持一致，且所述卡接腔内端设有磁铁片，所述过滤腔底端对应设有铁片。
优选的，所述弹簧的数量不少于四个，分别分布在通孔外侧的底板上，且弹簧一致处于压缩状态。
优选的，所述所述异形齿轮包括齿轮本体和凸齿轮，所述齿轮本体和主动齿轮卡接时，所述罩板的顶面和水平面保持一致。
优选的，所述通孔同时贯穿底板、罩板和卡板，该通孔的内径大于滤腔出口端管道的直径。
与现有技术相比，本发明的有益效果是：本发明结构在使用时通过污水进口接头将污水通入到过滤腔内，通过多滤板对污水进行过滤，增强其过滤效果，通过电机带动主动齿轮转动，从而带动异形齿轮转动，通过主动齿轮和异形齿轮之间的啮合，使套板上下震动，球型铰支座可以使套板左右震动，通过弹簧保证套板震动时的稳定性，从而避免污水中较大的杂物堵塞滤孔，提高过滤腔的使用寿命，更换过滤腔时打开罐盖板，通过两个法兰盘拆卸其上连通的管道，从而进行过滤腔的拆卸和更换。
