申请日2017.01.11
公开(公告)日2017.08.29
IPC分类号C02F9/08
摘要

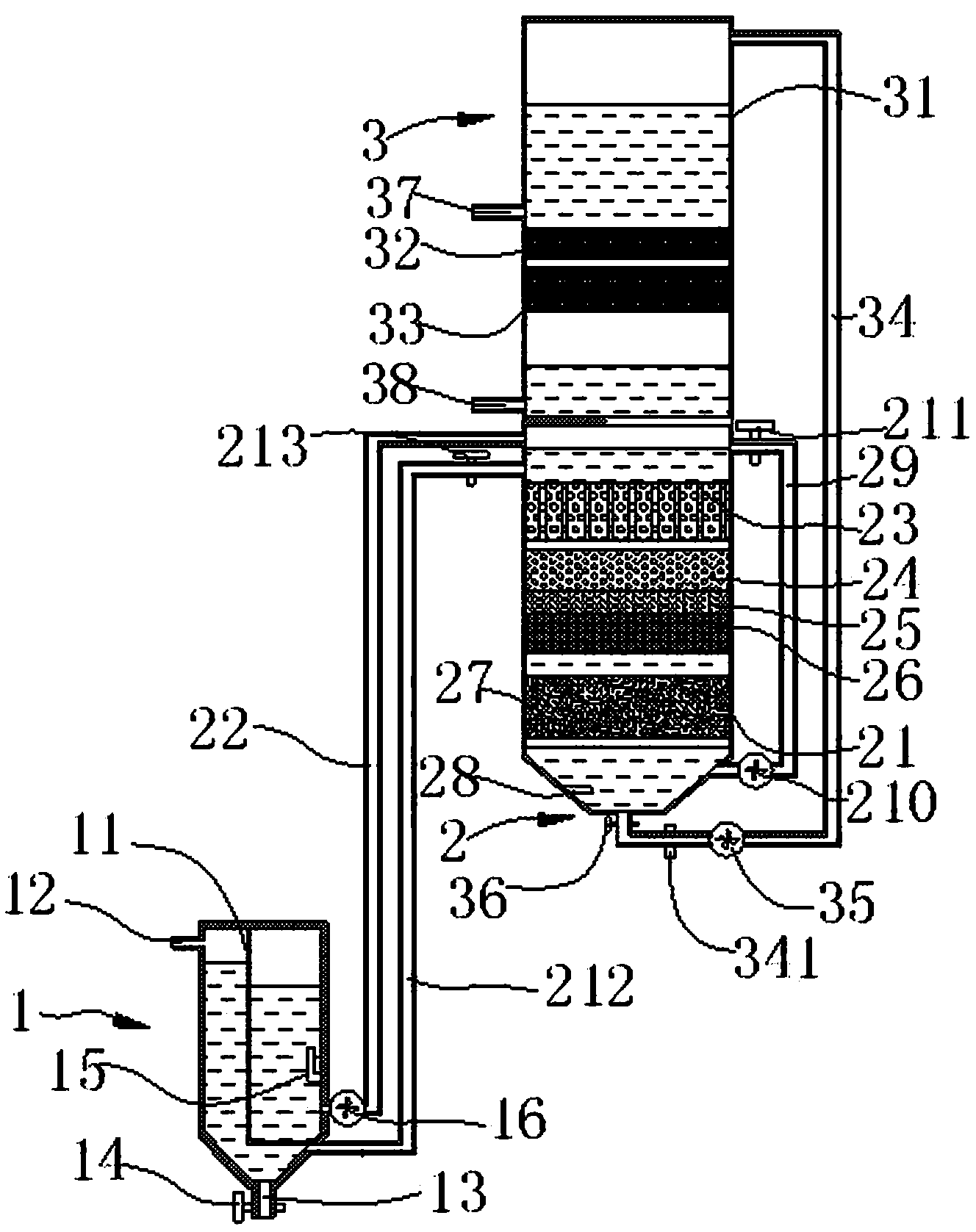

本实用新型公开了一种洗衣机污水循环利用处理装置，包括污水承载池;过滤部，其包括经由第一管体与污水承载池的另一腔室相连通的本体部，以及沿本体部由高到低的方向依次设于本体部内的第一过滤部、第二过滤部、第三过滤部、第四过滤部和第五过滤部，还包括设于本体部底部的水质监测传感器，以及两端分别连通于本体部顶部和底部的返水管;净水存储部，其包括连接于本体部顶部的净水罐，于本体部底部和净水罐顶部之间连通有第二管体;控制装置，其包括控制器，以及与控制器电联接的显示屏，还包括与控制器电联接的按键。本实用新型结构简单，能达到很好的使用效果。
权利要求书
1.一种洗衣机污水循环利用处理装置，其特征在于，包括：
污水承载池，于所述污水承载池内设有将其分隔成两个腔室的过滤网，所述污水承载池经由设于其中一个腔室上的污水进口与所述洗衣机排水口相连通，于设置所述污水进口的腔室底部还设有排污管，于所述排污管上设有将其通闭的第一开关，于所述污水承载池的另一腔室内设有水位计;
过滤部，所述过滤部包括经由第一管体与所述污水承载池的另一腔室相连通的本体部，以及沿所述本体部由高到低的方向依次设于所述本体部内的第一过滤部、第二过滤部、第三过滤部、第四过滤部和第五过滤部，于所述污水承载池的另一腔室内设有第一水泵，所述第一管体的两端分别与所述第一水泵和所述本体部的位于所述第一过滤部的上部相连通，还包括设于所述本体部底部的水质监测传感器，以及两端分别连通于所述本体部顶部和底部的返水管，于所述本体部底部还设有与所述返水管相连通的第二水泵，于所述返水管上设有控制其开闭的第二开关;
净水存储部，所述净水存储部包括连接于所述本体部顶部的净水罐，于所述本体部底部和所述净水罐顶部之间连通有第二管体，于所述本体部底部设有与所述第二管体相连通的第三水泵，且于所述第二管体上设有将其通闭的第三开关，所述净水存储部还包括设于净水罐一侧的第一出水口和第二出水口;
控制装置，所述控制装置包括控制器，以及与所述控制器电联接的显示屏，还包括与所述控制器电联接的、可修改工作参数的按键，所述控制器还分别与水位计、第一水泵、水质监测传感器、第二水泵、第二开关、第三水泵、第三开关电联接，水位传感器感应水位信号并传递至控制器，控制器接收信号并控制所述第一水泵动作，将所述污水承载池内的水泵入所述本体部，所述水质监测传感器感应信号并传递至控制器，控制器接收水质监测传感器感应信号并比对，合格则控制器控制第三水泵和第三开关开启，将本体部内过滤后的水泵入净水罐，不合格则控制器控制第二水泵和第二开关开启，使水于所述本体部内重复过滤。
2.根据权利要求1所述的一种洗衣机污水循环利用处理装置，其特征在于：于所述第二管体上设有与所述控制器相电联接的水流量检测计，于所述本体部顶部和所述排污管间连通有排水管，于排水管上设有控制其开闭的第四开关。
3.根据权利要求1所述的一种洗衣机污水循环利用处理装置，其特征在于：所述过滤网包括铁丝网，以及附着于铁丝网上的吸油毛毡。
4.根据权利要求1至3中任一项所述的一种洗衣机污水循环利用处理装置，其特征在于：所述第一过滤部、第二过滤部、第三过滤部、第四过滤部和第五过滤部依次为PP棉滤芯、颗粒活性炭滤芯、渗银活性炭滤芯、压缩活性炭滤芯和反渗透膜滤芯。
说明书
一种洗衣机污水循环利用处理装置
技术领域
本实用新型涉及污水净化技术领域，具体地说是一种洗衣机污水循环利用处理装置。
背景技术
我国人口众多，人均淡水资源却仅为世界人均数的四分之一，随着人口和经济规模的日渐扩大及城乡居民生活水平的不断提高，用水需求量的增加与全球气候变化及环境污染所带来的淡水资源匮乏之间的矛盾越来越尖锐，特别是在我国华北、西北地区及一些特大城市中，缺水乃至断水时有发生，已经明显制约了居民的生存安全。因此，合理的生活污水循环回收处理系统就应运而生，但现有处理系统投资巨大，且处理的回用水的范围受到很多制约。
发明内容
本实用新型要解决的技术问题，是提供一种洗衣机污水循环利用处理装置，能够解决现有技术中所存在的上述问题。
为达到上述目的，本实用新型的技术方案是这样实现的：
一种洗衣机污水循环利用处理装置，包括：
污水承载池，于所述污水承载池内设有将其分隔成两个腔室的过滤网，所述污水承载池经由设于其中一个腔室上的污水进口与所述洗衣机排水口相连通，于设置所述污水进口的腔室底部还设有排污管，于所述排污管上设有将其通闭的第一开关，于所述污水承载池的另一腔室内设有水位计;
过滤部，所述过滤部包括经由第一管体与所述污水承载池的另一腔室相连通的本体部，以及沿所述本体部由高到低的方向依次设于所述本体部内的第一过滤部、第二过滤部、第三过滤部、第四过滤部和第五过滤部，于所述污水承载池的另一腔室内设有第一水泵，所述第一管体的两端分别与所述第一水泵和所述本体部的位于所述第一过滤部的上部相连通，还包括设于所述本体部底部的水质监测传感器，以及两端分别连通于所述本体部顶部和底部的返水管，于所述本体部底部还设有与所述返水管相连通的第二水泵，于所述返水管上设有控制其开闭的第二开关;
净水存储部，所述净水存储部包括连接于所述本体部顶部的净水罐，于所述本体部底部和所述净水罐顶部之间连通有第二管体，于所述本体部底部设有与所述第二管体相连通的第三水泵，且于所述第二管体上设有将其通闭的第三开关，所述净水存储部还包括设于净水罐一侧的第一出水口和第二出水口;
控制装置，所述控制装置包括控制器，以及与所述控制器电联接的显示屏，还包括与所述控制器电联接的、可修改工作参数的按键，所述控制器还分别与水位计、第一水泵、水质监测传感器、第二水泵、第二开关、第三水泵、第三开关电联接，水位传感器感应水位信号并传递至控制器，控制器接收信号并控制所述第一水泵动作，将所述污水承载池内的水泵入所述本体部，所述水质监测传感器感应信号并传递至控制器，控制器接收水质监测传感器感应信号并比对，合格则控制器控制第三水泵和第三开关开启，将本体部内过滤后的水泵入净水罐，不合格则控制器控制第二水泵和第二开关开启，使水于所述本体部内重复过滤。
作为限定，于所述第二管体上设有与所述控制器相电联接的水流量检测计，于所述本体部顶部和所述排污管间连通有排水管，于排水管上设有控制其开闭的第四开关。
作为限定，所述过滤网包括铁丝网，以及附着于铁丝网上的吸油毛毡。
作为限定，所述第一过滤部、第二过滤部、第三过滤部、第四过滤部和第五过滤部依次为PP棉滤芯、颗粒活性炭滤芯、渗银活性炭滤芯、压缩活性炭滤芯和反渗透膜滤芯。
本实用新型由于采用了上述的结构，其与现有技术相比，所取得的技术进步在于：
(1)本实用新型通过污水承载池、过滤部、净水存储部以及控制装置的设置，可便于对生活用水中的洗衣机用水进行回收利用，能够解决现有技术中的不足，而具有较好的使用效果;
(2)本实用新型通过水流量检测计及排水管的设置，可便于监测流入净化罐内的水流量，当流量超过预定值时，及时从排水管将本体部内的水部分排出，而防止溢流;
(3)本实用新型通过将过滤网设置成包括铁丝网，以及附着于铁丝网上的吸油毛毡，可便于去除泥沙、杂物和油污;
(4)本实用新型通过PP棉滤芯可除去洗衣机污水中的泥沙、铁锈、悬浮物等固体物质;颗粒活性炭滤芯可除去污水中的大分子有机物、染色剂、洗涤剂、氯和去除异味，渗银活性炭滤芯可进一步去除污水中的有机物且银离子释放出来具有消毒杀菌作用;压缩活性炭可进一步去除水中的有机物、异味及小颗粒固体杂质;反渗透膜滤芯可除去污水中的病毒、细菌、重金属、固体可溶物、污染有机物达到水质净化软化作用，得到初步可循环使用的净水。
综上，本实用新型结构简单，能够满足使用需求，并能达到很好的使用效果。
