申请日2012.12.27
公开(公告)日2013.07.10
IPC分类号F23G7/00
摘要
本实用新型涉及一种污泥磁化热解、焚烧一体化机，其特征在于：包括一横向设置且具有进、出料口的回转窑筒体，所述回转窑筒体内穿设有一内筒体，回转窑筒体与内筒体之间形成有以利污泥从进料口送往出料口的间隙腔，所述内筒体靠近回转窑筒体的出料口端上设有间隙腔与内筒体内腔相连通的通口。本实用新型具有如下优点：1、内外热复合余热利用一体化方式，减少了热量的损失，提高了热量利用率;2、系统工艺平面布置紧凑，不需要在污泥磁化热解、焚烧一体化机后再设置独立的二次燃烧室，减少了土地使用面积，大大降低了投资费用;3、一体化设计使系统配置合理、简明，操作简单，人员配备少，从而降低了人工成本与维护成本。
权利要求书
1.一种污泥磁化热解、焚烧一体化机，其特征在于：包括一横向设置且具有进、出料口的回转窑筒体，所述回转窑筒体内穿设有一内筒体，回转窑筒体与内筒体之间形成有以利污泥从进料口送往出料口的间隙腔，所述内筒体靠近回转窑筒体的出料口端上设有间隙腔与内筒体内腔相连通的通口。
2.根据权利要求1所述的污泥磁化热解、焚烧一体化机，其特征在于：所述回转窑筒体内壁面上从进料口往出料口端以螺旋线方式间断焊接有拨料板。
3.根据权利要求1或2所述的污泥 磁化热解、焚烧一体化机，其特征在于：所述进料口端设有进料装置，所述进料装置为采用气动、液压缸驱动的推料装置，或者由螺旋输送机和进料斗构成。
4.根据权利要求3所述的污泥磁化热解、焚烧一体化机，其特征在于：所述进料口端还设有磁化活性氧输入口。
5.根据权利要求1、2或4所述的污泥磁化热解、焚烧一体化机，其特征在于：所述内筒体靠近出料口侧设有伸入内筒体内的燃烧机。
6.根据权利要求5所述的污泥磁化热解、焚烧一体化机，其特征在于：所述内筒体靠近进料口侧设有的气体排出口与烟气净化器进口连接，烟气净化器出口与引风机连接。
说明书
污泥磁化热解、焚烧一体化机
技术领域：
本实用新型涉及一种污泥磁化热解、焚烧一体化机。
背景技术：
目前污泥处理装置采用的高温干化焚烧法和热解法，多采用烘干机对污泥进行烘干预处理的余热利用形式。烘干后的污泥再进入炉内焚烧或热解，来自炉内或二燃室的高温烟气，经余热锅炉产生蒸汽(或导热油)或热交换器换热后产生高温空气再进入污泥烘干机对污泥进行预烘干。
对污泥进行烘干预处理的某些污泥烘干机存在烘干效率低，运行不稳定，寿命低，造价高，特别是难以大型化等问题，而污泥烘干后产生的蒸汽还需冷凝脱水，产生的脏水和臭气存在二次污染等弊端。同时污泥烘干机、余热锅炉(或热交换器)构成的余热利用系统还占用大量厂房面积，增加基础建设投资。系统流程长，管道多，热损失大，降低了余热利用效率，增加了维护难度和成本。
发明内容：
本实用新型的目的在于提供一种污泥磁化热解、焚烧一体化机，该污泥磁化热解、焚烧一体化机不仅结构简单、设计合理，而且有利于解决余热利用效率低等问题。
本实用新型通过以下技术方案来实现：
本实用新型污泥磁化热解、焚烧一体化机，其特征在于：包括一横向设置且具有进、出料口的回转窑筒体，所述回转窑筒体内穿设有一内筒体，回转窑筒体与内筒体之间形成有以利污泥从进料口送往出料口的间隙腔，所述内筒体靠近回转窑筒体的出料口端上设有间隙腔与内筒体内腔相连通的通口。
上述回转窑筒体内壁面上从进料口往出料口端以螺旋线方式间断焊接有拨料板。
上述进料口端设有进料装置，所述进料装置为采用气动、液压缸驱动的推料装置，或者由螺旋输送机和进料斗构成。
上述进料口端还设有磁化活性氧输入口。
上述内筒体靠近出料口侧设有伸入内筒体内的燃烧机。
上述内筒体靠近进料口侧设有的气体排出口与烟气净化器进口连接，烟气净化器出口与引风机连接。

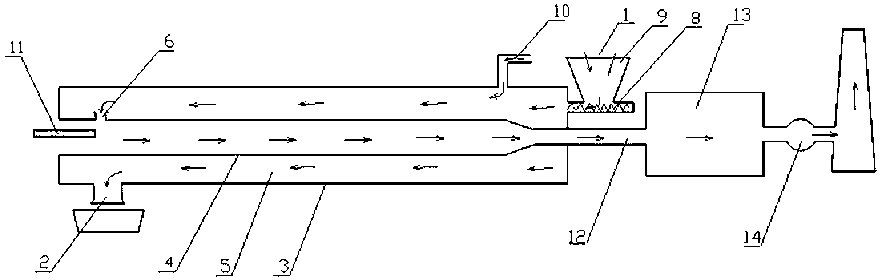

本实用新型的工作原理：污泥经进料装置输送进入回转窑筒体，随着回转窑筒体不断的转动，经过回转窑筒体内壁上的拨料板作用，污泥在回转窑筒体中的间隙腔不断上翻、前送，经烘干与中段热解气化，最后经成灰段形成灰渣，经出料口出渣装置排出。烟气方面，本实用新型系统磁化热解污泥后，产生的含有可燃气体的烟气通过间隙腔从内筒体通口进入内筒体内，在内筒体内燃烧机补充热源的作用下，可燃气体和有害物质在高温下被完全燃烧和焚毁，从通口到气体排出口的内筒体外壁也对污泥进行加热，从而达到余热利用的目的;经过热交换后的烟气经过尾气净化器等净化，经处理后达标排放至大气。
本实用新型具有如下优点：
1、受限于某些独立污泥烘干系统处理能力较小，通常焚烧或热解处理处置系统的难以大型化，本实用新型彻底解决了这一问题;
2、系统工艺平面布置紧凑，不需要在污泥磁化热解、焚烧一体化机后再设置独立的二次燃烧室，厂房使用面积小，减少了土地使用面积，大大降低了投资费用;
3、内外热复合余热利用一体化方式，减少了热量的损失，提高了热量利用率;
4、一体化设计使系统配置合理、简明，操作简单，人员配备少，从而降低人工成本与维护成本。
