申请日2012.05.23
公开(公告)日2013.01.02
IPC分类号C02F1/24; C02F9/14
摘要
本实用新型属于造纸废水净化处理技术领域。本实用新型所说的造纸废水处理系统，包括集水井、斜筛、气浮池、纳污滤池、缺氧池、好氧池、二沉池和污泥浓缩池，集水井与斜筛、气浮池、纳污滤池、缺氧池、好氧池和二沉池依次通过管道连接;纳污滤池设有管道与造纸用水池连接;缺氧池、好氧池和二沉池分别设有污泥回流管道，与污泥浓缩池连接。经过本实用新型的处理系统净化后大部分可以循环利用，少部分可以直接排放，且处理得到的细小纤维和消化气体均得到利用，真正做到资源的回收，节能效果好。
权利要求书
1.一种造纸废水处理系统，其特征在于：包括集水井、斜筛、气浮池、纳污滤池、缺氧池、 好氧池、二沉池和污泥浓缩池，集水井与斜筛、气浮池、纳污滤池、缺氧池、好氧池和 二沉池依次通过管道连接;纳污滤池设有管道与造纸用水池连接;缺氧池、好氧池和二 沉池分别设有污泥回流管道，与污泥浓缩池连接。
2.如权利要求1所述的造纸废水处理系统，其特征在于：设有纤维回收装置，回收斜筛和 气浮池处的细小纤维。
3.如权利要求1所述的造纸废水处理系统，其特征在于：二沉池的清水管道连接有砂滤装 置和砂滤池，清水经过砂滤后用于造纸车间用水。
4.如权利要求1所述的造纸废水处理系统，其特征在于：设有污泥厌氧消化池、凝水器、 脱硫塔和气柜，污泥厌氧消化池的入口与污泥浓缩池连接，污泥厌氧消化池的烟气管道 与凝水器入口连接，凝水器的出口与脱硫塔连接，脱硫塔的出口管道与气柜连接;污泥 厌氧消化池的污泥管道与压滤机连接。
说明书
一种废纸造纸废水处理系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种利用废纸造纸的生产废水处理系统。
背景技术
造纸企业排放的废水中主要含有半纤维素、木质素、无机盐、细小纤维、淀粉、钛白粉 以及油墨、燃料等污染物。木质素、半纤维素、淀粉等主要形成废水中的CODcr、BOD5和 悬浮物;细小纤维等主要形成悬浮物。废纸造纸排放的生产废水污染负荷相对较高，但BOD5值较低，因此可生化性较差。不过由于该类型废水中通常情况下非溶解性CODcr占COD组 成的大部分，当废水中的悬浮物被去除后，大部分非溶解性的CODcr也同时被去除。因此针 对此类废水，在深度处理前，应当强化对废水的预处理。
现有的废水处理方法是：车间生产废水经斜筛回收纤维后自流进调节池，然后用泵提升 至沉淀池，废水经沉淀池处理后再用泵提升至气浮池处理，气浮处理后自流进入生化处理系 统的缺氧池，在缺氧池内通过兼氧菌群的降解作用提高废水的可生化性，并降解部分有机污 染物。好氧池出水自流进入二沉池进行泥水分离，上清液达标排放，沉淀池底泥部分回流至 缺氧池，以增加生化池内的污泥浓度。剩余污泥定期排放至原有污泥池，而后经污泥脱水系 统脱水干化。滤下水自流至调节池重新进入废水处理系统，脱水后污泥外运至环保部门指定 地点填埋，避免二次污染。
该工艺运行效果比较好，出水能达到环保排放要求，而且二沉池出水经过滤后达到回用 要求。但是该工艺运行过程中运行费用比较高，直接运行费用处理每吨废水达到0.5元。直 接运行费用中电费占到70%。为了使造纸废水资源化利用和降低企业的运行成本，减轻环境 容量和企业排污费，本专利对该处理工艺进行技术改造，达到造纸废水处理与资源化利用。
发明内容
本实用新型的目的就是解决上述问题，提供一种运作成本低的废水处理系统，该系统不 仅能使出水达标，而且可以循环使用，运行成本低。
为达上述目的，本实用新型采取的技术方案如下：
一种造纸废水处理系统，包括集水井、斜筛、气浮池、纳污滤池、缺氧池、好氧池、二 沉池和污泥浓缩池，集水井与斜筛、气浮池、纳污滤池、缺氧池、好氧池和二沉池依次通过 管道连接;纳污滤池还设有管道与造纸用水池连接;缺氧池、好氧池和二沉池还分别设有污 泥回流管道，与污泥浓缩池连接。
进一步的，上述造纸废水处理系统还设有纤维回收装置，回收斜筛和气浮池处的细小纤 维，可以用于生产泥板纸。
进一步的，二沉池的清水管道还连接有砂滤装置和砂滤池，清水经过砂滤后用于造纸车 间用水。
进一步的，上述造纸废水处理系统的污泥浓缩池还连接有污泥厌氧消化池，污泥厌氧消 化池的烟气管道与凝水器连接，污泥厌氧消化池的污泥管道与压滤机连接，凝水器出来的烟 气经脱硫塔处理后经过气柜直接回收利用。
本实用新型的有益效果：
废纸造纸废水出口的水质为：CODCr≤1500mg/L;BOD5≤500mg/L;SS≤800mg/L;pH =6～9。经过本实用新型的处理系统净化后大部分水可以循环利用，少部分可以直接排放， 且处理得到的细小纤维和消化气体均得到利用，真正做到资源的回收，节能效果好。

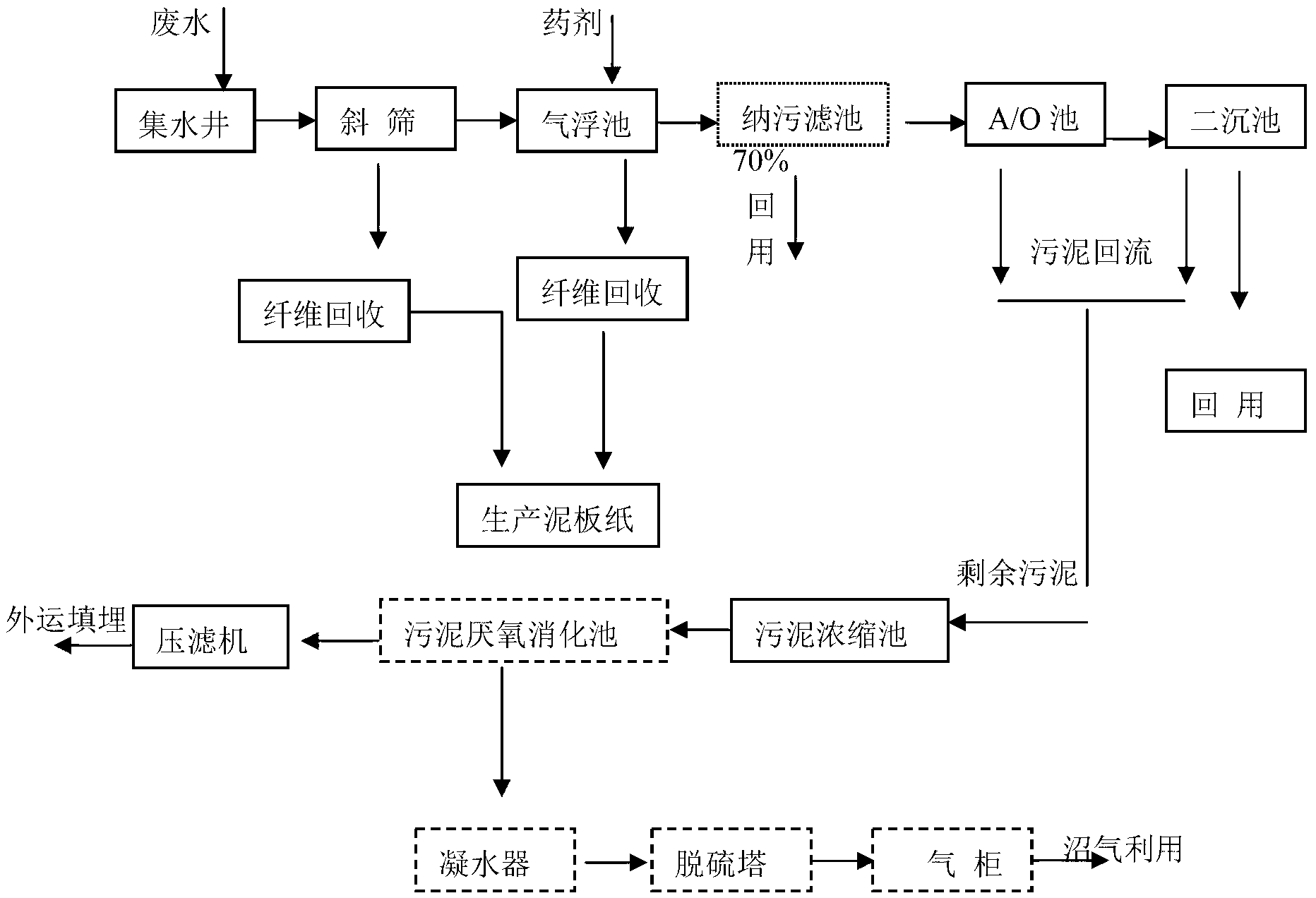

下面结合附图和实施例对本实用新型的技术方案做清楚的说明：
