申请日2012.08.16
公开(公告)日2013.04.03
IPC分类号C02F11/12
摘要
本实用新型涉及一种污泥干化成套处理装置，属于环境保护领域。本实用新型包括刮板式污泥干燥机、分散式进料装置、尾气冷却塔、污泥焚烧设备;刮板式污泥干燥机上端与尾气冷却塔连接，下端与污泥焚烧设备连接，分散式进料装置安装在刮板式污泥干燥机上。本实用新型结构简单、干化效果好、干化均匀、产品质量好、成本低、环保，能实现污泥一体化处理，生产效率高。
权利要求书
1.一种污泥干化成套处理装置，其特征在于：包括刮板式污泥干燥机(1)、分散式进料装置(2)、尾气冷却塔(12)、污泥焚烧设备(23);刮板式污泥干燥机(1)上端与尾气冷却塔(12)连接，下端与污泥焚烧设备(23)连接，分散式进料装置(2)安装在刮板式污泥干燥机(1)上。
2.根据权利要求1所述的污泥干化成套处理装置，其特征在于：所述刮板式污泥干燥机(1)包括安全阀(8)、电动机(9)、圆形平板(19)、筒体(20)、正刮板(21)、反刮板(22);刮板式污泥干燥机(1)的筒体(20)内安装有转轴(10)，电动机(9)安装在转轴(10)的上方，安全阀(8)安置在刮板式污泥干燥机(1)的筒体(20)上端，正刮板(21)、反刮板(22)安置在转轴(10)上，刮板式污泥干燥机(1)的筒体(20)两侧设有蒸汽连通管(7)，蒸汽连通管(7)与污泥焚烧设备(23)连接，筒体(20)上端设有尾气出口(11)，下端靠近污泥焚烧设备(23)处设有通气口(5)，圆形平板(19)与蒸汽连通管(7)连接，刮板式污泥干燥机(1)的筒体(20)下侧设有出料口(6)。
3.根据权利要求1所述的污泥干化成套处理装置，其特征在于：所述分散式进料装置(2)上设有进料总管(3)、分散进料口(4)，分散进料口(4)穿过筒体(20)通入圆形平板(19)上。
4.根据权利要求1所述的污泥干化成套处理装置，其特征在于：所述尾气冷却塔(12)塔壁为两层，内层为尾气通道，外层为污泥通道。
5.根据权利要求1所述的污泥干化成套处理装置，其特征在于：所述尾气冷却塔(12)外层上侧设有污泥进口(13)，另一侧下方设有剩余污泥出口(14)，内层上侧设有冷凝尾气出口(16)，下侧设有尾气进口(15)、冷凝出水口(17)，冷凝出水口(17)处设有出水开关(18)。
6.根据权利要求2所述的污泥干化成套处理装置，其特征在于：所述筒体(20)上部顶盖采用圆形尖顶形状，圆形平板(19)呈空心原状，四周高、中间低。
7.根据权利要求2所述的污泥干化成套处理装置，其特征在于：所述筒体(20)的尾气出口(11)与尾气冷却塔(12)的尾气进口(15)连接。
8.根据权利要求5所述的污泥干化成套处理装置，其特征在于：所述剩余污泥出口(14)与分散式进料装置(2)上的进料总管(3)连接。
说明书
一种污泥干化成套处理装置
技术领域
本实用新型涉及一种污泥干化处理装置，特别涉及一种污泥干化成套处理装置，属于环境保护领域。
背景技术
污泥主要出现在污水处理厂中，是污水处理后的主要副产物，且污泥的数量非常巨大，不易处理，这令水处理行业人士非常头疼，仅我国每年生活污水处理产生的污泥量就达到了上亿吨，再加上日前我国经济水平发展迅速，大量工业投入生产，随之而来的就是会产生大量的工业污泥，例如造纸污泥、印染污泥、制革污泥、油泥污泥等等。污泥具有含水量高，富含成分复杂等特点，污泥中一般含有流失有价原料和潜在热，同时富集高浓度的重金属等污染物，如果采用直接焚烧的传统方法对高含水量的污泥进行处理，需要对污泥进行浓缩、消化、调节、脱水，然后再焚烧或填埋，这样处理污泥会造成污泥中含有的有价原料等可利用资源的流失，对环境造成严重的污染，目前普遍采用的是机械干燥的方法处理污泥，将污泥通过干燥机进行干化，然后再对干化的污泥进行再回收利用、焚烧，但机械脱水处理效果不是太理想，造成在运输过程中的一些麻烦，例如体积依旧很大，含水量依旧很高，等等。
干化之后的污泥经过进一步处理，具有广泛的用途，例如可以经过厌氧消化等处理后在农业领域中用作复合肥，又可以经过堆肥处理后在林业领域用做景观绿化，还可以合成燃料来焚烧发电，可做成建材或铺路等在建材领域得到应用，因此将污泥经干燥机干化后，既能使污泥中的原料等有价成分和潜在热得到回收利用，又能减少焚烧污泥的耗用和环境污染，也就是说污泥干化是实现污泥成为可利用资源的重要步骤，而实现污泥干化的设备目前主要有四种，即转窑式污泥干燥机、流化床式污泥干燥机、桨叶式污泥干燥机、圆盘式干燥机等。以上类型设备大部分都会存在着糊料严重，干燥物料的质量欠佳，效率低等缺点，在市场上销售的圆盘式干燥机也存在着能耗大、效率低等缺点。
发明内容
本实用新型的目的是提供一种结构简单、干化处理效果好、高效、环保、节能，能实现污泥一体化处理的污泥干化成套处理装置。

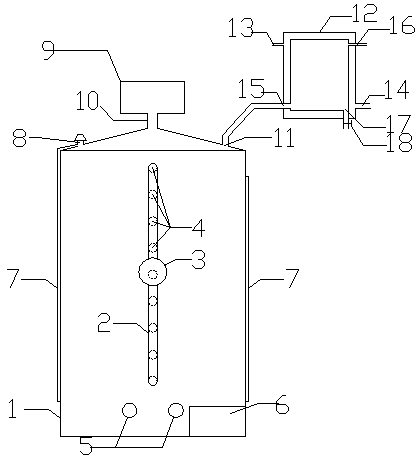

本实用新型按以下技术方案实现：一种污泥干化成套处理装置，包括刮板式污泥干燥机1、分散式进料装置2、尾气冷却塔12、污泥焚烧设备23;刮板式污泥干燥机1上端与尾气冷却塔12连接，下端与污泥焚烧设备23连接，分散式进料装置2安装在刮板式污泥干燥机1上。
所述刮板式污泥干燥机1包括安全阀8、电动机9、圆形平板19、筒体20、正刮板21、反刮板22;刮板式污泥干燥机1的筒体20内安装有转轴10，电动机9安装在转轴10的上方，安全阀8安置在刮板式污泥干燥机1的筒体20上端，正刮板21、反刮板22安置在转轴10上，刮板式污泥干燥机1的筒体20两侧设有蒸汽连通管7，蒸汽连通管7与污泥焚烧设备23连接，筒体20顶端设有尾气出口11，下端靠近污泥焚烧设备23处设有通气口5，圆形平板19与蒸汽连通管7连接，刮板式污泥干燥机1的筒体20下侧设有出料口6。
所述分散式进料装置2上设有进料总管3、分散进料口4，分散进料口4穿过筒体20通入圆形平板19上。
所述尾气冷却塔12塔壁为两层，内层为尾气通道，外层为污泥通道，在污泥未到达进料口4之前先经过尾气冷却塔12。所述尾气冷却塔12外层上侧设有污泥进口13，另一侧下方设有剩余污泥出口14，内层上侧设有冷凝尾气出口16，下侧设有尾气进口15、冷凝出水口17，冷凝出水口17处设有出水开关18。所述筒体20上部顶盖采用圆形尖顶形状，圆形平板19呈空心原状，四周高、中间低。所述筒体20的尾气出口11与尾气冷却塔12的尾气进口15连接。所述剩余污泥出口14与分散式进料装置2上的进料总管3连接。
所述圆形平板19与正刮板21、反刮板22之间有一定空隙，正刮板21和反刮板22起的作用不同，正刮板21主要将污泥平摊在圆形平板19上，反刮板22则是将干化后的污泥刮起并脱落到中心，并进入污泥焚烧设备23。所述的污泥焚烧设备23主要是将干化后的污泥进行焚烧，为整个污泥干化成套装置提供热量，通过通气口5向污泥焚烧设备23提供充足的氧气。
工作原理为：剩余污泥由进料总管3进入各分散进料口4，分散进料口4通入圆形平板19一侧，随着电动机9的转动，带动中间转轴10及转轴10上的正刮板21、反刮板22一起转动，正刮板21主要将从分散进料口4进来的剩余污泥摊平，通过圆形平板19的高温，将已经摊平的剩余污泥进行干化脱水，脱水之后由与正刮板21对称的反刮板22将已经干化理想的剩余污泥进行刮除，刮除过程是由四周向中间进行，最终各圆形平板19的干化污泥全部从中间落下，落入位于下部的污泥焚烧设备23，通过通气口5的换气，将干化污泥进行不断焚烧，产生大量的蒸汽，蒸汽由蒸汽连通管7与圆形平板19相通，通过蒸汽将热量为整个污泥干化装置提供热量，如果蒸汽系统内气压过大，则会由上部的安全阀8进行自动排泄，确保蒸汽系统内压力的稳定，这样反反复复的进行，使整个系统不断的运行。在污泥干化过程中由于剩余污泥中含有大量水分，因此整个系统水分含量很高，并会产生大量的含有高湿度的尾气，尾气通过尾气出口11排除进入尾气冷却塔12，尾气冷却塔12是通过进入进料总管3之前的剩余污泥进行冷却，这样除了起到冷却的作用之外，还可以提高进料的初始温度，便于系统效率的提高，尾气经过冷凝之后，冷凝水通过冷凝出水口17排出并回流至污水处理厂前端，由污水处理厂进行处理，冷凝后的尾气通过冷凝尾气出口16进入尾气处理装置进行处理。
本实用新型具有以下有益效果：
1、结构简单、干化效果好、干化均匀、产品质量好、成本低;
2、连续干化、实现了污泥一体化处理、生产效率高;
3、采用干化后的污泥进行焚烧产热，避免污泥中含有大量的有机物等物质，外加能耗低，在做到了节能的同时也有很好的环保效果。
