申请日2011.02.25
公开(公告)日2012.03.07
IPC分类号C02F9/14
摘要
本实用新型涉及一种可移动式一体化MBR污水处理成套设备。该成套设备由一个集装箱体组成，箱体可置于平板拖车上运输移动，箱体内包括缺氧池、好氧池、MBR膜生物反应池、MBR产水池、微波紫外发生器、反渗透膜处理单元、膜丝清洗加药单元、控制单元、分析检测平台、发电机及空调器等。本装置体积小，占地面积小，运输方便，使用灵活，调试培养迅速，适用于短期临时性野外作业单位的污水处理排放、中水资源再利用等，特别适用于沙漠地区油田油井、地质勘探等作业。
权利要求书
1.一种可移动式一体化MBR污水处理成套设备，其特征包括：该成套设备由一个集装箱体组成，箱体内包括缺氧池、好氧池、MBR膜生物反应池、MBR产水池、反渗透膜处理单元、微波紫外发生器、膜丝清洗加药单元、控制单元、发电机、空调器及相关的管路连接系统。
2.根据权利要求1所述的可移动式一体化MBR污水处理成套设备，其特征在于，所述的集装箱体长8～12m，宽2.5～5m，高2～3.5m，可置于平板拖车上运输移动。
3.根据权利要求2所述的可移动式一体化MBR污水处理成套设备，其特征在于，所述的集装箱体内设置有缺氧池、好氧池、MBR膜生物反应池、MBR产水池，各个水池之间用水管、水泵连接。
4.根据权利要求1所述的可移动式一体化MBR污水处理成套设备，其特征在于，所述的MBR产水池后设置有反渗透膜处理单元。
5.根据权利要求1所述的可移动式一体化MBR污水处理成套设备，其特征在于，所述的反渗透膜处理单元产水采用微波紫外发生器消毒。
说明书
一种可移动式一体化MBR污水处理设备
技术领域
本实用新型涉及一种生活污水处理成套设备，特别涉及一种可移动式一体化MBR污水处理设备。
背景技术
随着水资源短缺的加剧，中水开发与回用技术近期得到了迅速发展。膜生物反应器(Membrane Bioreactor，简称MBR)是一种将膜的高效截留与生物处理有机结合的新型高效污水处理与回用技术，也是世界上最为先进的污水处理与再生回用技术之一。膜生物反应器具有许多其它生物处理工艺无法比拟的明显优势，主要有以下几点：1.能够高效地进行固液分离，分离效果远好于传统的沉淀池，产水水质良好，产水悬浮物和浊度接近于零，可直接回用，实现污水的资源化;2.膜的高效截留作用，使微生物完全截留在反应器内，反应器内的微生物浓度高，耐冲击负荷能力强;3.有利于增殖缓慢的硝化细菌的截留、生长和繁殖，系统硝化效率得以提高;4.泥龄长;膜分离使污水中的大分子难降解成分，在体积有限的生物反应器内有足够的停留时间，大大提高了难降解有机物的降解效率，反应器在高容积负荷、低污泥负荷、长泥龄下运行，可以实现基本无剩余污泥排放。
但是，现有MBR中水回用工程一般属于场地固定式建筑，建设规模较大，不可移动，对一些规模较小的污水处理、中水回用，特别是作业点比较分散、工作运行周期较短的工程不适用。又特别是在沙漠缺水地区，油田作业、油井工作比较分散，可处理污水少，而且运行一段时间后又必须搬迁，不适合建永久性污水厂，但随着全球性水资源的紧缺和环保政策加严，污水必须进行处理 才能排放，否则不能进行野外作业。同时，本设备还可以将污水视为另一种水资源进行处理，产水水质可以达到中水乃至生活用水标准，因此，可移动式一体化MBR污水处理设备有广泛的应用空间。
发明内容
本实用新型的目的就是为了避免背景技术中的不足之处，提供一种使用方便、可搬运移动并可形成中水回用、资源利用的一体化MBR污水处理成套设备。
为实现上述目的，本实用新型可移动一体化MBR污水处理成套设备由一个集装箱体组成，集装箱体长8～12m，宽2.5～5m，高2～3.5m，箱体采用防腐保温钢板结构，箱体可在地上放置，也可置于平板拖车上，根据需要进行搬运移动。

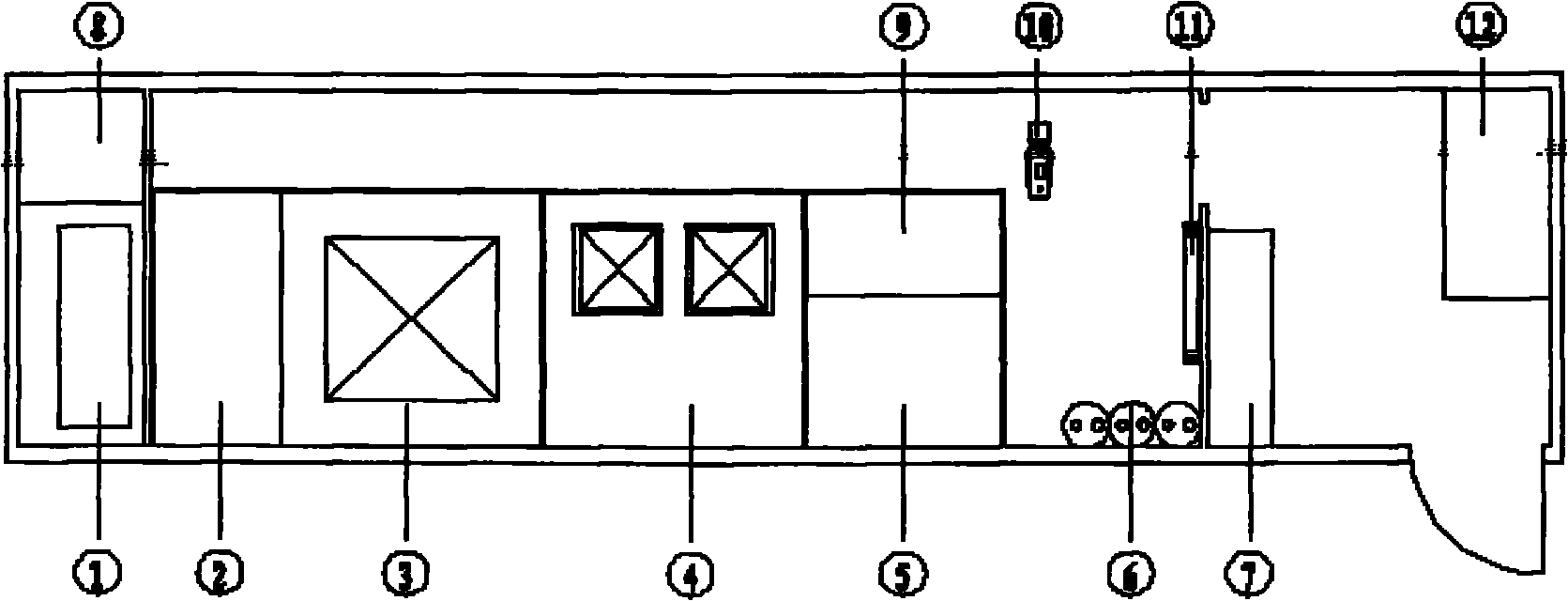

本实用新型设备箱体内设置有缺氧池、好氧池、MBR膜生物反应池、产水池、反渗透膜处理单元、微波紫外发生器、膜丝清洗加药单元、控制单元、发电机及空调器，及相关的管路连接系统
本实用新型污水处理设备设置有发电机，可在设备转运时为保持污泥活性的设备运行提供能源，并可在沙漠、荒地等远离电源的地区使用。
本实用新型污水处理设备，缺氧池、好氧池、MBR膜生物反应池、产水池、反渗透膜处理单元、微波紫外发生器、膜丝清洗加药系统等电器控制设备采用PLC控制，实现无人值守。
本实用新型污水处理设备采用微波紫外发生器进行消毒，微波紫外发生器安装在RO产水池的后部，用于RO产水的消毒，消毒高效简便，无需使用传统消毒所需的加药箱、加药泵和加药管道带来的繁琐和占地。
本实用新型污水处理设备所有控制单元安放于控制室，在控制室可完成所有操控，监测设备运行状态。
本实用新型设备可方便搬运移动，应用于污水处理点比较分散、污水不易 集中，运行周期不长，污水量比较少的人员聚集地，特别是沙漠、荒地等野外施工作业生活污水处理，既可使污水达标排放，保护野外环境不受破坏，又可使水资源有效再利用，创造极大的水资源增值。
本实用新型所述的膜生物反应器技术是一种将膜的高效截留与生物处理有机结合的新型高效污水处理与回用技术，也是世界上最为先进的污水处理与再生回用技术之一。膜生物反应器具有许多其它生物处理工艺无法比拟的明显优势，能够高效地进行固液分离，分离效果远好于传统的沉淀池，产水水质良好，产水悬浮物和浊度接近于零，可直接回用，实现污水资源化;膜的高效截留作用，使微生物完全截留在反应器内，反应器维持较高的微生物浓度;有利于增殖缓慢的硝化细菌的截留、生长和繁殖，系统硝化效率得以提高;膜分离使污水中的大分子难降解成分，在体积有限的生物反应器内有足够的停留时间，大大提高难降解有机物的降解效率，反应器在高容积负荷、低污泥负荷、长泥龄下运行，可以实现基本无剩余污泥排放;产水采用微波紫外发生器消毒，无需使用药剂处理，减少二次污染，为回用水水质提供可靠保证，是水源保护、城镇节水和污水治理的理想系统。
