申请日2006.10.26
公开(公告)日2007.12.12
IPC分类号F16L55/00
摘要
本实用新型公开了一种炼钢污泥输送管道，包括管道本体，其特征在于：在管道本体的转弯、拐角地方，设置螺旋弯管，将前、后两段管道本体连接起来;管道本体的进口端的空间位置在上，出口端的空间位置在下。本实用新型的管道，在管道转弯、拐角地方形成一个下旋的螺旋式管道，有利于待输送介质依靠重力往前移动，具有良好的输送效果;避免在管道转弯、拐角地方形成90°直转式拐点，平滑过渡，不容易形成堵塞点，具有良好的输送效果;占用的立体空间较小，安装方便;维修方便、容易。
权利要求书

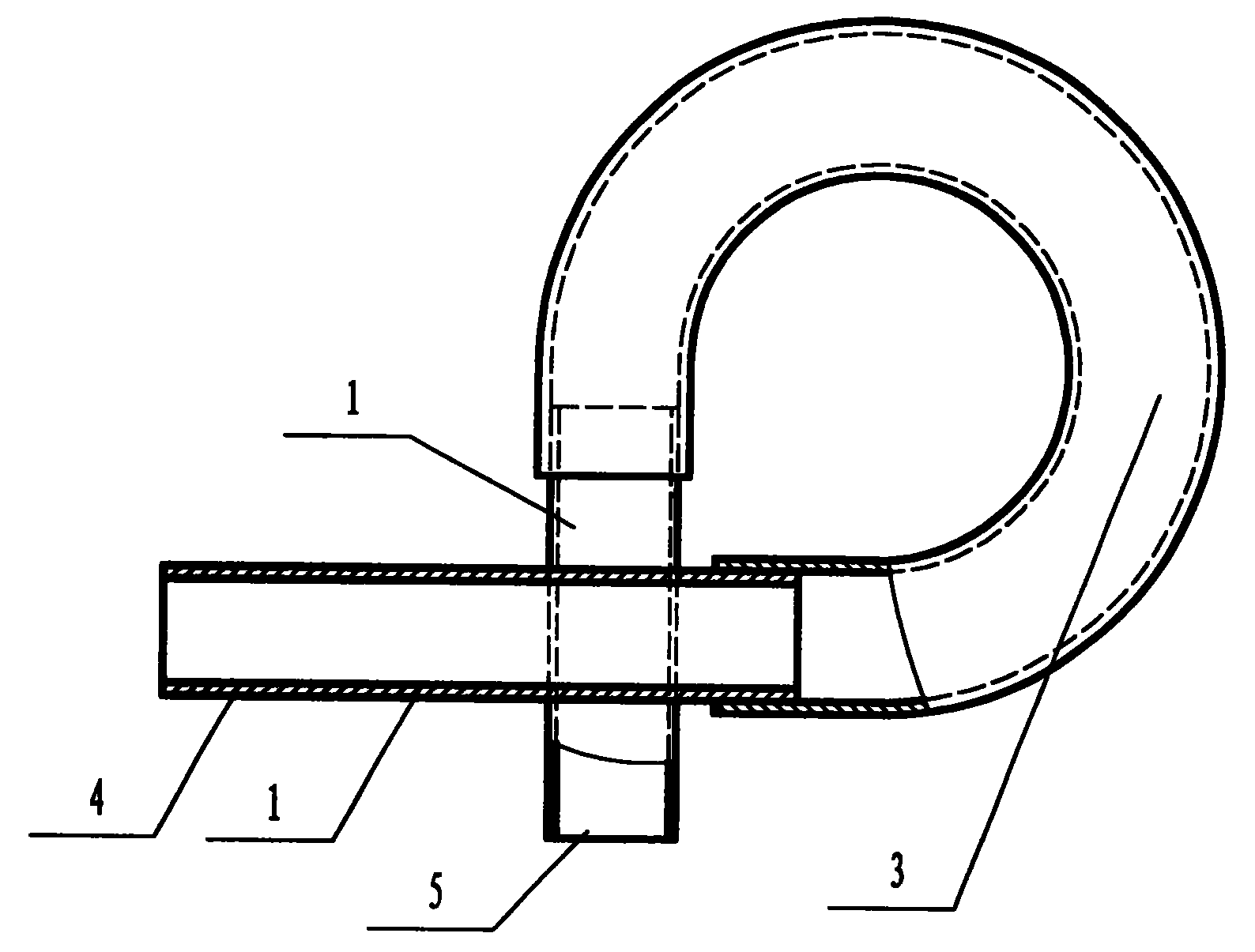

1、炼钢污泥输送管道，包括管道本体(1)，其特征在于：在管道本体 (1)的转弯、拐角地方，设置螺旋弯管(3)，将前、后两段管道本体(1) 连接起来;管道本体(1)的进口端(4)的空间位置在上，出口端(5)的空 间位置在下。
2、根据权利要求1所述的炼钢污泥输送管道，其特征在于：螺旋弯管(3) 内孔的直径比管道本体(1)内孔直径大。
3、根据权利要求1所述的炼钢污泥输送管道，其特征在于：螺旋弯管(3) 将前、后两段呈垂直相交的管道本体(1)连接起来。
4、根据权利要求1所述的炼钢污泥输送管道，其特征在于：螺旋弯管(3) 将前、后两段平行或相交角度小于180°而大于160°的管道本体(1)连接起 来。
5、根据权利要求1所述的炼钢污泥输送管道，其特征在于：螺旋弯管(3) 将前、后两段相交成锐角的管道本体(1)连接起来。
说明书
一种炼钢污泥输送管道
技术领域
本实用新型涉及一种输送管道，尤其是在冶炼钢铁中对炼钢污泥进行处 理、输送的输送管道。
背景技术
炼钢污泥是指在炼钢生产过程中，含有氧化铁、氧化钙、氧化镁等细小 金属氧化物颗粒的冷却水，其中的细小金属氧化物颗粒被抽吸入、落入冷却 水或被冷却水冲击而进入冷却水中的。原来是将其作为一种废物，堆放在厂 区内，由于技术条件的限制，不能很好地加以利用，形成很大的资源浪费。 而炼钢污泥铁品位高，一般均在50%以上，且含相当数量的CaO、MgO等有 益化合物，其粒度均在1毫米以下，具有极高的回收利用价值，是一种重要 的资源。现有技术中是用输送泵将炼钢污泥输送到污泥池内备用，如用螺旋 输送泵泵送;但，由于金属氧化物颗粒的比重都很大，容易在输送管道中沉 积，形成沉淀而使输送不畅或堵塞管道;特别是在转弯、拐角的地方，管道 更容易形成沉淀而堵塞。而在炼钢污泥的浓度很高，或者炼钢污泥内含有容 易起块的生石灰等情况下，转弯、拐角地方的管道更容易堵塞，更需要做改 进;否则，因堵塞而引起的检修、维护等工作量异常大，将严重影响其输送 效果。
发明内容
本实用新型针对现有技术的上述不足，提供一种在转弯、拐角地方不容 易堵塞、输送效果好的炼钢污泥输送管道。
本实用新型的技术方案：炼钢A style="TEXT-DECORATION: none" href="http://www.dowater.com/">污泥输送管道，包括管道本体，其特征在 于：在管道本体的转弯、拐角地方，设置螺旋弯管，将前、后两段管道本体 连接起来;管道本体的进口端的空间位置在上，出口端的空间位置在下;
更进一步的特征在于：螺旋弯管内孔的直径比管道本体内孔直径大。
本实用新型的炼钢污泥输送管道，相对于现有技术，具有如下特点：
1、在管道转弯、拐角地方形成一个下旋的螺旋式管道，有利于待输送介 质依靠重力往前移动，具有良好的输送效果。
2、避免在管道转弯、拐角地方形成90°直转式拐点，平滑过渡，不容易 形成堵塞点，具有良好的输送效果。
3、占用的立体空间较小，安装方便;维修方便、容易。
