申请日2018.03.07
公开(公告)日2018.11.30
IPC分类号C02F7/00
摘要
本实用新型公开了一种地埋式一体化污水处理设备曝气管道加固装置，包括曝气安装管，所述曝气安装管为PVC材质注塑制成，所述曝气安装管的上侧水平等间距设置有若干曝气加固安装结构，所述曝气加固安装结构包括曝气安装管上侧设置的马鞍座，所述马鞍座的边缘配合曝气安装管的上端面通过PVC焊丝焊接固定，马鞍座的上端中间位置竖直向上设置有曝气外螺纹安装筒，曝气外螺纹安装筒的上端水平设置有曝气器，所述曝气器的下端配合曝气外螺纹安装筒设置有内螺纹安装筒，本实用新型具有增加曝气管道的牢固性及密闭性、延长使用年限、消除设备故障点，降低售后维修费用的优点。
权利要求书

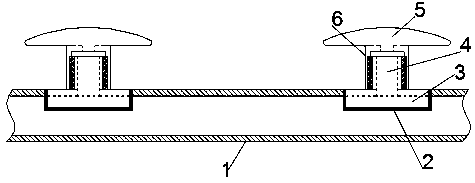

1.一种地埋式一体化污水处理设备曝气管道加固装置，包括曝气安装管(1)，其特征在于，所述曝气安装管(1)的上侧水平等间距设置有若干曝气加固安装结构，所述曝气加固安装结构包括曝气安装管(1)上侧设置的马鞍座(3)，马鞍座(3)的上端中间位置竖直向上设置有曝气外螺纹安装筒(4)，曝气外螺纹安装筒(4)的上端水平设置有曝气器(5)。
2.根据权利要求1所述的一种地埋式一体化污水处理设备曝气管道加固装置，其特征在于，所述曝气安装管(1)为PVC材质注塑制成。
3.根据权利要求1所述的一种地埋式一体化污水处理设备曝气管道加固装置，其特征在于，所述马鞍座(3)的边缘配合曝气安装管(1)的上端面通过PVC焊丝(2)焊接固定。
4.根据权利要求1所述的一种地埋式一体化污水处理设备曝气管道加固装置，其特征在于，所述曝气器(5)的下端配合曝气外螺纹安装筒(4)设置有内螺纹安装筒(6)。
说明书
一种地埋式一体化污水处理设备曝气管道加固装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种地埋式一体化污水处理设备曝气管道加固装置。
背景技术
传统曝气管道和马鞍座的连接方式是用PVC胶粘接，该方式粘接受工作人员涂胶密度影响、气温影响及胶体老化影响严重，如果粘接不牢固及压力差影响，设备运行时及其容易造成马鞍座和曝气管道的脱落，脱落后造成曝气器无法正常运行，曝气区形成喷泉状态，无法满足好氧池的正常运行，人员进入设备内部维修，需将池内污水抽干，设备维修更换耗时耗力。
为了解决上述问题，提出本实用新型，在传统的用PVC胶粘接的基础上，曝气管道与马鞍座的外围用专用的PVC焊丝粘接在一体，有效避免了传统曝气管道脱落的问题，使得本实用新型具有增加曝气管道的牢固性及密闭性、延长使用年限、消除设备故障点，降低售后维修费用的优点。
实用新型内容
本实用新型的目的在于提供一种地埋式一体化污水处理设备曝气管道加固装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种地埋式一体化污水处理设备曝气管道加固装置，包括曝气安装管，所述曝气安装管的上侧水平等间距设置有若干曝气加固安装结构，所述曝气加固安装结构包括曝气安装管上侧设置的马鞍座，马鞍座的上端中间位置竖直向上设置有曝气外螺纹安装筒，曝气外螺纹安装筒的上端水平设置有曝气器。
作为本实用新型进一步的方案：所述曝气安装管为PVC材质注塑制成。
作为本实用新型进一步的方案：所述马鞍座的边缘配合曝气安装管的上端面通过PVC焊丝焊接固定。
作为本实用新型再进一步的方案：所述曝气器的下端配合曝气外螺纹安装筒设置有内螺纹安装筒。
与现有技术相比，本实用新型的有益效果是：在传统的用PVC胶粘接的基础上，曝气管道与马鞍座的外围用专用的PVC焊丝粘接在一体，有效避免了传统曝气管道脱落的问题，使得本实用新型具有增加曝气管道的牢固性及密闭性、延长使用年限、消除设备故障点，降低售后维修费用的优点。
