申请日2017.12.25
公开(公告)日2018.08.28
IPC分类号B01D36/04
摘要
本实用新型公开了一种再回水污水处理池，包括洗车架、第一池、第二池、第三池和第四池;所述第一池设置在洗车架的中间位置处，第一池的右端通过导水管与第二池连通，第二池的下端设置有第三池，第三池通过通水孔与第二池连通，第三池的下端通过通水孔与第四池连通。本实用新型实现洗车水在洗车时流向第一池，进行存储，再通过导水管输入到第二池，经过隔虑网把污泥和垃圾处理干净，再流向第三池，通过第三池沉淀清洁，最后流向第四池进行储存供洗车机使用，有效的解决洗车液用量大，污水排量大的问题，节约成本，操作简单，适用性强，值得推广。
权利要求书

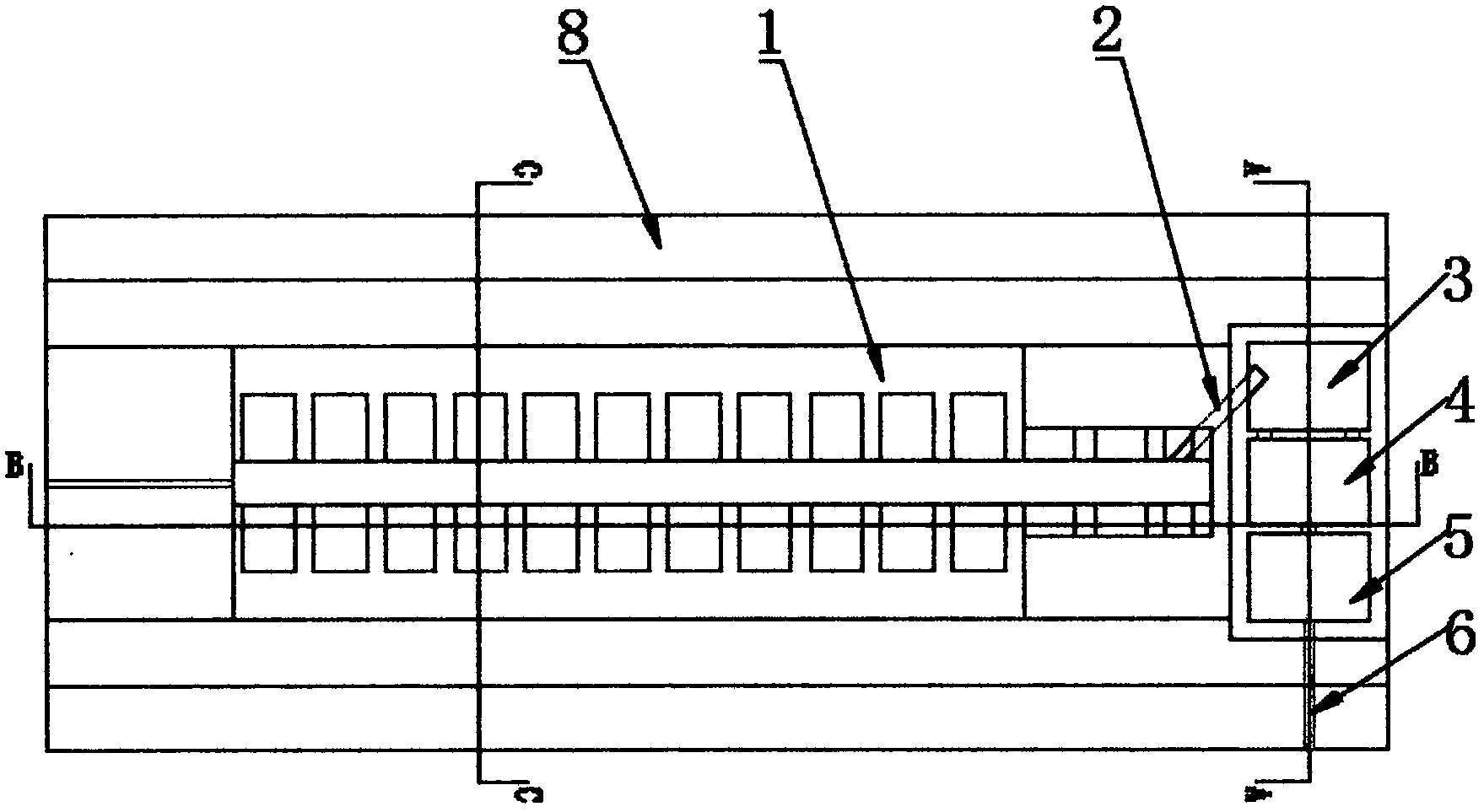

1.一种再回水污水处理池，包括洗车架(8)、第一池(1)、第二池(3)、第三池(4)和第四池(5);其特征在于，所述第一池(1)设置在洗车架(8)的中间位置处，第一池(1)的右端通过导水管(2)与第二池(3)连通，第二池(3)的下端设置有第三池(4)，第三池(4)通过通水孔(7)与第二池(3)连通，第三池(4)的下端通过通水孔与第四池(5)连通。
2.根据权利要求1所述的再回水污水处理池，其特征在于，所述第一池(1)由中间长条状矩形槽和多个小矩形槽组成，小矩形槽对称设置在长条状矩形槽的两侧，且小矩形槽的内侧与长条状矩形槽连通。
3.根据权利要求1所述的再回水污水处理池，其特征在于，所述第二池(3)的内侧设置有隔虑网。
4.根据权利要求1所述的再回水污水处理池，其特征在于，所述第三池(4)的内侧深度高于第二池(3)的内侧深度。
5.根据权利要求1所述的再回水污水 处理池，其特征在于，所述第四池(5)的内侧深度高于第三池(4)的内侧深度，第四池(5)的下端还设置有溢水管(6)。
6.根据权利要求1所述的再回水污水处理池，其特征在于，所述第一池(1)的左端还设置有排水管孔(9)。
说明书
一种再回水污水处理池
技术领域
本实用新型涉及洗车领域，具体是一种再回水污水处理池。
背景技术
如果说汽车美容行业分为两端的话，洗车就是前端，美容与装饰等就是后端。通过专业、快速的洗车服务会给顾客留下良好的印象，为我们销售其他汽车用品和施工服务奠定良好的信任基础。洗车店每年需要使用到大量的水资源和洗车液，在环保上产生很大资源浪费和环境破坏。
实用新型内容
本实用新型的目的在于提供一种再回水污水处理池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种再回水污水处理池，包括洗车架、第一池、第二池、第三池和第四池;所述第一池设置在洗车架的中间位置处，第一池的右端通过导水管与第二池连通，第二池的下端设置有第三池，第三池通过通水孔与第二池连通，第三池的下端通过通水孔与第四池连通。
作为本实用新型进一步的方案：所述第一池由中间长条状矩形槽和多个小矩形槽组成，小矩形槽对称设置在长条状矩形槽的两侧，且小矩形槽的内侧与长条状矩形槽连通。
作为本实用新型再进一步的方案：所述第二池的内侧设置有隔虑网。
作为本实用新型再进一步的方案：所述第三池的内侧深度高于第二池的内侧深度。
作为本实用新型再进一步的方案：所述第四池的内侧深度高于第三池的内侧深度，第四池的下端还设置有溢水管。
作为本实用新型再进一步的方案：所述第一池的左端还设置有排水管孔。
与现有技术相比，本实用新型的有益效果是：本实用新型实现洗车水在洗车时流向第一池，进行存储，再通过导水管输入到第二池，经过隔虑网把污泥和垃圾处理干净，再流向第三池，通过第三池沉淀清洁，最后流向第四池进行储存供洗车机使用，有效的解决洗车液用量大，污水排量大的问题，节约成本，操作简单，适用性强，值得推广。
