申请日2017.12.25
公开(公告)日2018.08.28
IPC分类号B01D29/56; B01D29/35; B01D29/03; B01D29/88; B01D29/96
摘要

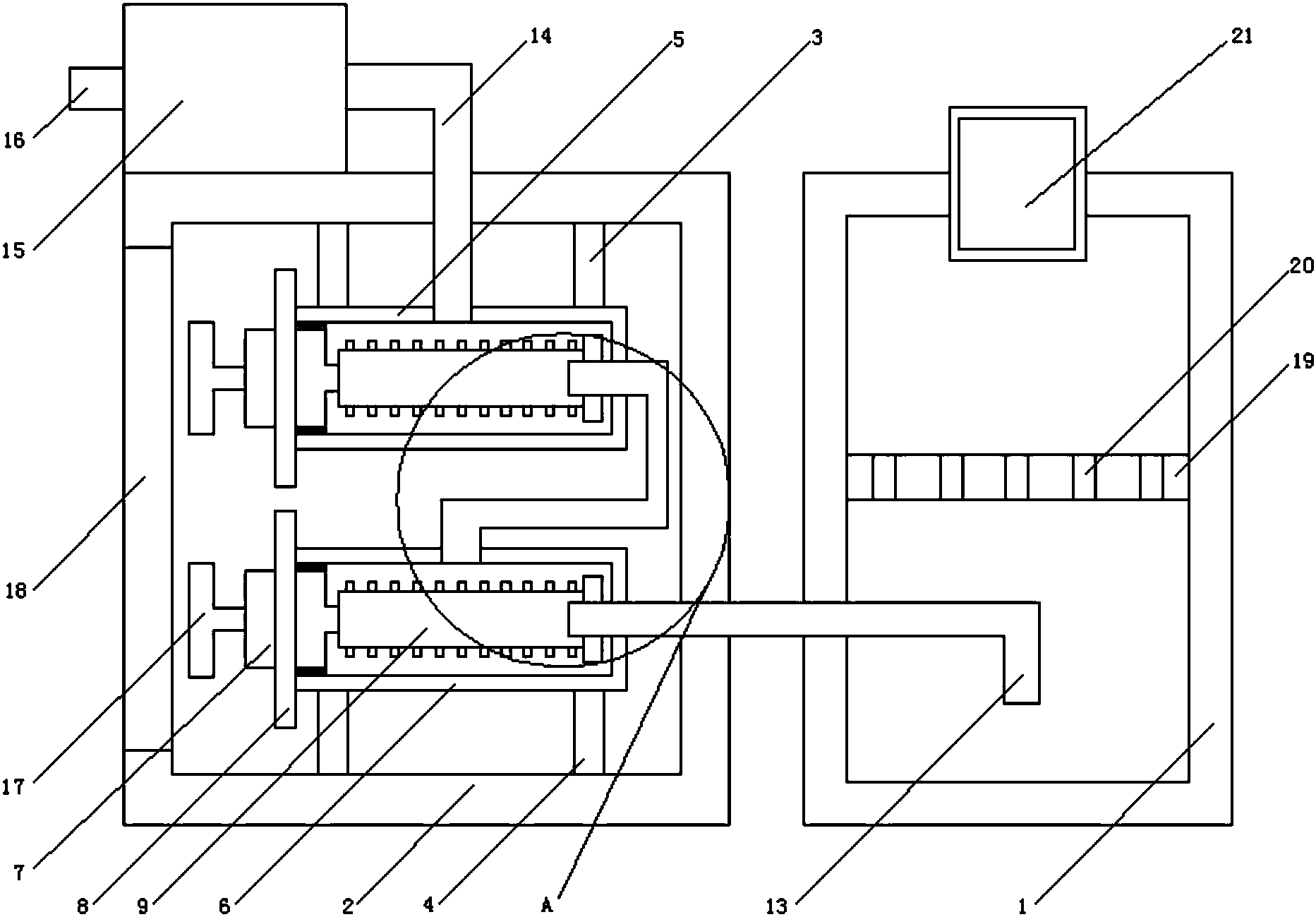

本实用新型公开了一种具有多级过滤功能的园林污水处理装置，包括污水箱和过滤箱，所述过滤箱的内顶壁固定连接有一号支撑杆，所述过滤箱的内底壁固定连接有二号支撑杆，所述一号支撑杆的底部固定连接有一号过滤管，所述二号支撑杆的顶部固定连接有二号过滤管，所述一号过滤管和二号过滤管的左侧均螺纹连接有密封塞此装置在使用时，通过水泵将污水箱内的水抽入二号过滤管内的通管，污水在进入二号过滤管内的通管后，经过二号过滤管内腔的通管过滤后注入一号过滤管，再通过一号过滤管内的通管和出水小管对污水进行二次过滤，使过滤后的干净水通过出水管排出，从而使此装置可以让水资源循环使用，解决了园林污水处理的难题。
权利要求书
1.一种具有多级过滤功能的园林污水处理装置，包括污水箱(1)和过滤箱(2)，其特征在于：所述过滤箱(2)的内顶壁固定连接有一号支撑杆(3)，所述过滤箱(2)的内底壁固定连接有二号支撑杆(4)，所述一号支撑杆(3)的底部固定连接有一号过滤管(5)，所述二号支撑杆(4)的顶部固定连接有二号过滤管(6)，所述一号过滤管(5)和二号过滤管(6)的左侧均螺纹连接有密封塞(7)，所述密封塞(7)的中部固定套接有一号密封垫(8)，所述密封塞(7)的右侧固定连接有通管(9)，所述通管(9)的顶部与底部均固定连通有出水小管(10)，所述通管(9)的右侧固定连接有二号密封垫(11)，所述二号过滤管(6)的顶部固定连通有导流管(12)，所述一号过滤管(5)内腔的通管(9)的右侧与导流管(12)远离二号过滤管(6)的一端相连通，所述二号过滤管(6)内腔的通管(9)贯穿连接有进水管(13)，所述进水管(13)远离通管(9)的一端贯穿过滤箱(2)的右侧和污水箱(1)的左侧，并延伸至污水箱(1)的内腔。
2.根据权利要求1所述的一种具有多级过滤功能的园林污水处理装置，其特征在于：所述一号过滤管(5)的顶部固定连通有抽水管(14)，所述抽水管(14)远离一号过滤管(5)的一端贯穿过滤箱(2)的顶部并延伸至过滤箱(2)的外侧。
3.根据权利要求1所述的一种具有多级过滤功能的园林污水处理装置，其特征在于：所述过滤箱(2)顶部的左侧固定连接有抽水泵(15)，所述抽水泵(15)的左侧与抽水管(14)远离一号过滤管(5)的一端固定连通，所述抽水泵(15)的左侧固定连通有出水管(16)。
4.根据权利要求1所述的一种具有多级过滤功能的园林污水处理装置，其特征在于：所述密封塞(7)的左侧固定连接有拉手(17)，所述过滤箱(2)的左侧开设有清洗口(18)。
5.根据权利要求1所述的一种具有多级过滤功能的园林污水处理装置，其特征在于：所述污水箱(1)内壁的中部固定连接有过滤板(19)，所述过滤板(19)的表面开设有通孔(20)。
6.根据权利要求1所述的一种具有多级过滤功能的园林污水处理装置，其特征在于：所述污水箱(1)的顶部插接有污水注入管(21)，所述污水 注入管(21)的底部贯穿污水箱(1)的顶部并延伸至污水箱(1)的内腔。
说明书
一种具有多级过滤功能的园林污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有多级过滤功能的园林污水处理装置。
背景技术
在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)、种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林，在中国传统建筑中独树一帜，有重大成就的是古典园林建筑，传统中国文化中的一种艺术形式，受到传统“礼乐”文化影响很深，通过地形、山水、建筑群、花木等作为载体衬托出人类主体的精神文化。
然而在园林中往往会产生大量的污水，传统的处理方式就是将污水简单的排入下水道，然而直接将污水排入下水道会导致下水道的堵塞，且浪费了大量的水资源，不利于水资源的循环使用。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有多级过滤功能的园林污水处理装置，具备对污水过滤且可让水资源循环使用等优点，解决了园林污水的处理的问题。
(二)技术方案
为实现上述对污水过滤且可让水资源循环使用的目的，本实用新型提供如下技术方案：一种具有多级过滤功能的园林污水处理装置，包括污水箱和过滤箱，所述过滤箱的内顶壁固定连接有一号支撑杆，所述过滤箱的内底壁固定连接有二号支撑杆，所述一号支撑杆的底部固定连接有一号过滤管，所述二号支撑杆的顶部固定连接有二号过滤管，所述一号过滤管和二号过滤管的左侧均螺纹连接有密封塞，所述密封塞的中部固定套接有一号密封垫，所述密封塞的右侧固定连接有通管，所述通管的顶部与底部均固定连通有出水小管，所述通管的右侧固定连接有二号密封垫，所述二号过滤管的顶部固定连通有导流管，所述一号过滤管内腔的通管的右侧与导流管远离二号过滤管的一端相连通，所述二号过滤管内腔的通管贯穿连接有进水管，所述进水管远离通管的一端贯穿过滤箱的右侧和污水箱的左侧，并延伸至污水箱的内腔。
优选的，所述一号过滤管的顶部固定连通有抽水管，所述抽水管远离一号过滤管的一端贯穿过滤箱的顶部并延伸至过滤箱的外侧。
优选的，所述过滤箱顶部的左侧固定连接有抽水泵，所述抽水泵的左侧与抽水管远离一号过滤管的一端固定连通，所述抽水泵的左侧固定连通有出水管。
优选的，所述密封塞的左侧固定连接有拉手，所述过滤箱的左侧开设有清洗口。
优选的，所述污水箱内壁的中部固定连接有过滤板，所述过滤板的表面开设有通孔。
优选的，所述污水箱的顶部插接有污水注入管，所述污水注入管的底部贯穿污水箱的顶部并延伸至污水箱的内腔。
(三)有益效果
与现有技术相比，本实用新型提供了一种具有多级过滤功能的园林污水处理装置，具备以下有益效果：
1、该具有多级过滤功能的园林污水处理装置，通过一号过滤管、二号过滤管、通管、出水小管和水泵的配合使用，使此装置在使用时，通过水泵将污水箱内的水抽入二号过滤管内的通管，污水在进入二号过滤管内的通管后，经过二号过滤管内腔的通管过滤后注入一号过滤管，再通过一号过滤管内的通管和出水小管对污水进行二次过滤，使过滤后的干净水通过出水管排出，从而使此装置可以对污水过滤且让水资源循环使用，解决了园林污水处理的难题。
