申请日2017.12.25
公开(公告)日2018.08.28
IPC分类号C02F9/14; G01N33/18; G05B19/05
摘要
本实用新型公开了化工废水在线监测控制成套系统，包括进水泵、沉砂池、集泥池、PLC控制台，所述进水泵设置在进水池内，所述进水泵前设置粗格栅，所述进水池内远离所述粗格栅内设置细格栅，所述进水池一侧设置所述沉砂池，所述沉砂池一侧远离所述进水池处设置计量槽，所述计量槽内设置自动检测计，所述计量槽一侧远离所述进水池处设置缺氧池，所述缺氧池内设置第一水下推进机，所述缺氧池内位于所述第一水下推进机上设置第一鼓风机，所述缺氧池一侧远离所述计量槽处设置厌氧池。有益效果在于：本实用新型能实现在过程中对废水处理进行监控，提高对化工废水的处理，并根据监控及时调整优化，减轻了人工的劳动强度，提高了效率。
权利要求书

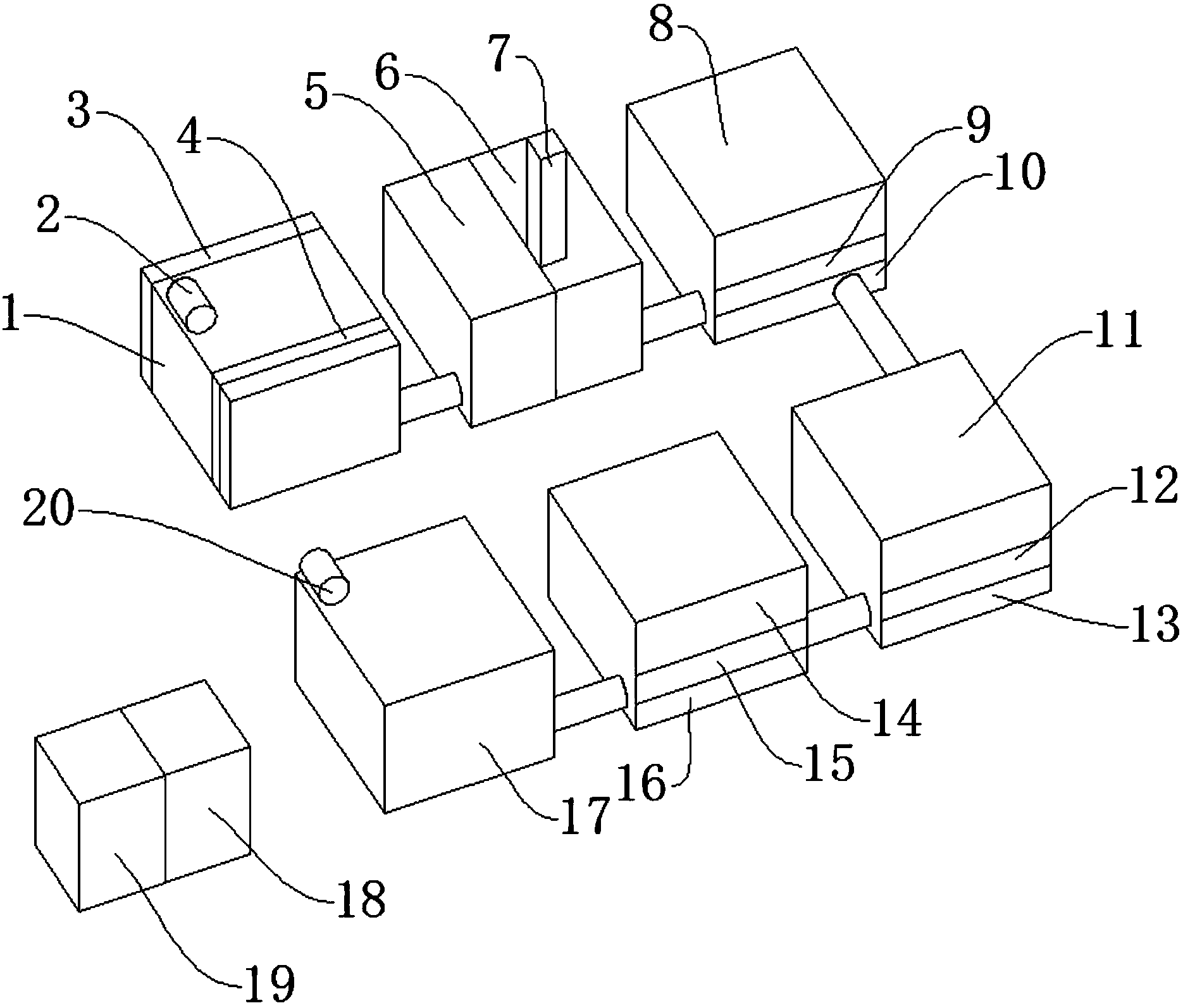

1.化工废水在线监测控制成套系统，其特征在于：包括进水泵(2)、沉砂池(5)、集泥池(17)、PLC控制台(18)，所述进水泵(2)设置在进水池(1)内，所述进水泵(2)前设置粗格栅(3)，所述进水池(1)内远离所述粗格栅(3)内设置细格栅(4)，所述进水池(1)一侧设置所述沉砂池(5)，所述沉砂池(5)一侧远离所述进水池(1)处设置计量槽(6)，所述计量槽(6)内设置自动检测计(7)，所述计量槽(6)一侧远离所述进水池(1)处设置缺氧池(8)，所述缺氧池(8)内设置第一水下推进机(10)，所述缺氧池(8)内位于所述第一水下推进机(10)上设置第一鼓风机(9)，所述缺氧池(8)一侧远离所述计量槽(6)处设置厌氧池(11)，所述厌氧池(11)内设置第二水下推进机(13)，所述厌氧池(11)内位于所述第二水下推进机(13)上设置第二鼓风机(12)，所述厌氧池(11)一侧远离所述缺氧池(8)处设置好氧池(14)，所述好氧池(14)内设置第三水下推进机(16)，所述好氧池(14)内位于所述第三水下推进机(16)上设置第三鼓风机(15)，所述好氧池(14)一侧远离所述厌氧池(11)处设置所述集泥池(17)，所述集泥池(17)内设置污泥泵(20)，所述集泥池(17)外设置所述PLC控制台(18)，所述PLC控制台(18)一侧设置控制柜(19)。
2.根据权利要求1所述的化工废水在线监测控制成套系统，其特征在于：所述进水泵(2)通过螺栓连接在所述进水池(1)上，所述细格栅(4)通过螺栓固定在所述进水池(1)上。
3.根据权利要求1所述的化工废水在线监测控制成套系统，其特征在于：所述进水池(1)通过管道与所述沉砂池(5)连接，所述沉砂池(5)通过管道与所述缺氧池(8)连接。
4.根据权利要求1所述的化工废水 在线监测控制成套系统，其特征在于：所述自动检测计(7)通过螺栓固定在所述计量槽(6)内，所述第一鼓风机(9)通过螺栓与所述缺氧池(8)连接。
5.根据权利要求1所述的化工废水在线监测控制成套系统，其特征在于：所述缺氧池(8)通过管道与所述厌氧池(11)连接，所述厌氧池(11)通过管道与所述好氧池(14)连接。
6.根据权利要求1所述的化工废水在线监测控制成套系统，其特征在于：所述好氧池(14)通过管道与所述集泥池(17)连接，所述污泥泵(20)通过螺栓固定在所述集泥池(17)内。
7.根据权利要求1所述的化工废水在线监测控制成套系统，其特征在于：所述PLC控制台(18)通过螺栓与所述控制柜(19)连接，所述自动检测计(7)通过导线与所述PLC控制台(18)连接。
说明书
化工废水在线监测控制成套系统
技术领域
本实用新型涉及化工废水处理技术领域，具体涉及化工废水在线监测控制成套系统。
背景技术
化工废水就是在化工生产中排放出的工艺废水、冷却水、废弃洗涤水、设备及场地冲洗水等废水，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产，随着社会的快速发展，废水处理也得到了人们的高度重视，目前化工废水处理系统形式较多，但绝大多数停留在手动控制领域，效率比较低下，很难保证废水净化后质量的稳定性。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供化工废水在线监测控制成套系统。
本实用新型通过以下技术方案来实现上述目的：
化工废水在线监测控制成套系统，包括进水泵、沉砂池、集泥池、PLC控制台，所述进水泵设置在进水池内，所述进水泵前设置粗格栅，所述进水池内远离所述粗格栅内设置细格栅，所述进水池一侧设置所述沉砂池，所述沉砂池一侧远离所述进水池处设置计量槽，所述计量槽内设置自动检测计，所述计量槽一侧远离所述进水池处设置缺氧池，所述缺氧池内设置第一水下推进机，所述缺氧池内位于所述第一水下推进机上设置第一鼓风机，所述缺氧池一侧远离所述计量槽处设置厌氧池，所述厌氧池内设置第二水下推进机，所述厌氧池内位于所述第二水下推进机上设置第二鼓风机，所述厌氧池一侧远离所述缺氧池处设置好氧池，所述好氧池内设置第三水下推进机，所述好氧池内位于所述第三水下推进机上设置第三鼓风机，所述好氧池一侧远离所述厌氧池处设置所述集泥池，所述集泥池内设置污泥泵，所述集泥池外设置所述PLC控制台，所述PLC控制台一侧设置控制柜。
上述结构中，所述进水泵将化工废水通过所述粗格栅后送入所述进水池，通过所述细格栅过滤，进入所述沉砂池对大颗粒物质进行沉淀，经过所述计量槽时通过所述自动检测计检测废水各项指标，将数据传送给所述PLC控制柜，所述PLC控制柜通过所述PLC控制台释放指示命令给到所述缺氧池、所述厌氧池、所述好氧池内的电元件对废水进行分解降化。
为了进一步提高废水在线检测控制的效率，所述进水泵通过螺栓连接在所述进水池上，所述细格栅通过螺栓固定在所述进水池上。
为了进一步提高废水在线检测控制的效率，所述进水池通过管道与所述沉砂池连接，所述沉砂池通过管道与所述缺氧池连接。
为了进一步提高废水在线检测控制的效率，所述自动检测计通过螺栓固定在所述计量槽内，所述第一鼓风机通过螺栓与所述缺氧池连接。
为了进一步提高废水在线检测控制的效率，所述缺氧池通过管道与所述厌氧池连接，所述厌氧池通过管道与所述好氧池连接。
为了进一步提高废水在线检测控制的效率，所述好氧池通过管道与所述集泥池连接，所述污泥泵通过螺栓固定在所述集泥池内。
为了进一步提高废水在线检测控制的效率，所述PLC控制台通过螺栓与所述控制柜连接，所述自动检测计通过导线与所述PLC控制台连接。
有益效果在于：本实用新型能实现在过程中对废水处理进行监控，提高对化工废水的处理，并根据监控及时调整优化，减轻了人工的劳动强度，提高了效率。
