申请日2018.01.14
公开(公告)日2018.06.08
IPC分类号C02F1/00
摘要
本发明的目的在于使用暂存桶的方法的前提下，在废水水质满足某一标准下且暂存桶装满时重新汇入产水管道，同时具备在暂存桶有废水时优先使用废水提供给其他生活用水，在暂存桶缺水时，可反向从产水管道取水。本发明由净水机、电磁阀、存水桶、液位检测模块、水质检测模块、增压泵、单向阀、高压开关、控制单元组成。净水机运行，在液位检测模块检测到存水桶缺水;在液位开关检测到存水桶内还有剩余容量，且水质检测模块检测到水质在设定值内;在液位开关检测到存水桶内还有剩余容量，但水质检测模块检测到水质超过设定值;在液位检测模块检测到存水桶已满，且水质检测模块检测到水质在设定值内四种工况下实现无废水或少量废水排放功能。
权利要求书
1.一种根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的，其特征在于，包括：

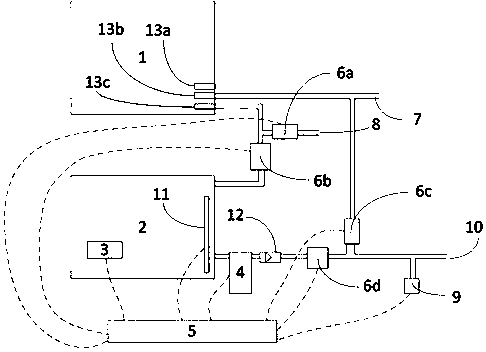

净水机1、电磁阀6、存水桶2、液位检测模块11、水质检测模块3、增压泵4、单向阀12、高压开关9、控制单元5组成;净水机含有三个接口，分别为净水口13a、进水口13b和废水口13c;废水口13c出水通过管道连接至废水三通，废水三通的另外两个接口，一个接口接排水电磁阀6a，排水电磁阀6a后经过管道引至排水口8，排水口8将水引至地漏;另一个接口接存水电磁阀6b，而后通过管道接存水桶2。
2.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的存水桶2内有水质检测模块3，用于实时检测存水桶2内水质;有液位检测模块11，用于检测存水桶2内存水量。
3.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的存水桶2出水口经管道连接至增压泵4一端，增压泵4另一端接口接单向阀12。
4.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的单向阀12另一端接出水电磁阀6d，而后经过管道连接至一个出水三通，出水三通的另外两个接口，一个接口接供水电磁阀6c，供水电磁阀6c的另一端通过管道连接进水三通。
5.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的进水三通的另外两个接口一个接口接净水机1的进水口13b，另一个接口接市政自来水或者其他供水系统7。
6.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的出水三通的另一个接口检测三通，检测三通的另外两个接口，一个接高压开关9，另一个接水龙头接口，水龙头接口接出水水龙头。
7.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的控制单元5控制排水电磁阀6a、存水电磁阀6b、供水电磁阀6c、出水电磁阀6d的通断;读取水质检测模块3、液位检测模块11、高压开关9的信号;控制单元5驱动增压泵4的运行。
8.根据权利要求1所述的净水机废水回收循环系统，其特征在于，所述的净水机废水回收循环系统;在净水机1运行时，在液位检测模块11检测到存水桶2缺水时，存水电磁阀6b打开，排水电磁阀6a关闭，增压泵4关闭，出水电磁阀6d关闭，此时，若出水水龙头未打开，则进水电磁阀6c关闭，净水机1流出的废水全部回收于存水桶2内;若出水水龙头打开，控制单元5通过高压开关9检测到出水水龙头被打开，则控制进水电磁阀6c打开，此时出水水龙头的水流来自于市政供水或者其他供水系统7;在液位检测模块11检测到存水桶2内还有剩余容量，且水质检测模块3检测到水质在设定值内，存水电磁阀6b打开，排水电磁阀6a关闭，此时，若出水水龙头未打开，则增压泵4打开，出水电磁阀6d打开，进水电磁阀6c打开，存水桶2内存水被增压后逆向混流入市政自来水或者其他供水系统7，供净水机1使用;若出水水龙头打开，则增压泵4打开，出水电磁阀打开6d，进水电磁阀6c关闭，优先通过出水水龙头输出存水;在液位检测模块11检测到存水桶2内还有剩余容量，但水质检测模块3检测到水质超过设定值，存水电磁阀6b关闭，排水电磁阀6a打开，将此时净水机1排出的高浓度废水由排水口8直接排入地漏;在液位检测模块11检测到存水桶2已满，且水质检测模块3检测到水质在设定值内，存水电磁阀6b打开，排水电磁阀6a打开，此时，若出水水龙头未打开，则增压泵4打开，出水电磁阀6d打开，进水电磁阀6c打开，存水桶2内存水被增压后逆向混流入市政自来水或者其他供水系统7，供净水机1使用;若出水水龙头打开，则增压泵4打开，出水电磁阀打开6d，进水电磁阀6c关闭，优先通过出水水龙头输出存水;此时净水机1实时产生的废水则实时排除，直到存水桶2有剩余容量时进入上述有剩余容量时的工作模式。
说明书
净水机废水回收循环系统
技术领域
本发明涉及净水机废水处理技术领域，具体涉及一种净水机废水回收循环系统。
背景技术
目前关于净水机的废水处理，一般都是采用直接排入下水道的方式。也有一些专利提出了一些废水回收处理方法，如，如专利号为CN203700062U 的专利公开了一种浓水回流全自动式家用纯水机，则是将一部分废水进行回流至产水的管道中，重新进行产水。在CN203700062U专利之后珠海格力电器股份有限公司提出的申请号为2014106101650的专利提出使用存水桶的方式对废水暂时存放，以提供其他生活用水使用，在申请号为2014106101650的专利之后，相继有申请号为2016101170723、2016110935601、2017102433453的专利提出了类似的暂存废水以提供后续使用的设备或方法。对于专利号为CN203700062U 的专利，废水回流降低了废水排放量，但长期运行必然快速消耗RO膜的使用寿命，对于以申请号为2014106101650的专利为代表的暂存式处理办法，则实现的前提条件是必须保证暂存桶不满，才能达到降低废水排放量的目的。同时，申请号为2014106101650的专利废水出水压力来自净水机，在使用中对净水机产生额外的负担，降低净水机净水水质。
发明内容
本发明的目的在于综合上述两种代表性发明的优点，使用暂存桶的方法的前提下，在废水水质满足某一标准下且暂存桶装满时重新汇入产水管道，同时具备在暂存桶有废水时优先使用废水提供给其他生活用水，在暂存桶缺水时，可反向从产水管道取水。
为实现上述目的，本发明由净水机、电磁阀、存水桶、液位检测模块、水质检测模块、增压泵、单向阀、高压开关、控制单元组成。
净水机含有三个接口，分别为净水口、进水口和废水口;废水口出水通过管道连接至废水三通，废水三通的另外两个接口，一个接口接排水电磁阀，排水电磁阀后经过管道引至排水口，排水口将水引至地漏;另一个接口接存水电磁阀，而后通过管道接存水桶。
进一步地，存水桶内有水质检测模块，用于实时检测存水桶内水质。
进一步地，存水桶内有液位检测模块，用于检测存水桶内存水量。
进一步地，存水桶出水口经管道连接至增压泵一端，增压泵另一端接口接单向阀。
进一步地，单向阀另一端接出水电磁阀，而后经过管道连接至一个出水三通，出水三通的另外两个接口，一个接口接供水电磁阀，供水电磁阀的另一端通过管道连接进水三通。
进一步地，进水三通的另外两个接口一个接口接净水机的进水口，另一个接口接市政自来水或者其他供水系统。
进一步地，出水三通的另一个接口检测三通，检测三通的另外两个接口，一个接高压开关，另一个接水龙头接口，水龙头接口接出水水龙头。
进一步地，控制单元控制排水电磁阀、存水电磁阀、供水电磁阀、出水电磁阀的通断。
进一步地，控制单元读取水质检测模块、液位检测模块、高压开关的信号。
进一步地，控制单元驱动增压泵的运行。
应用本发明的技术方案，净水机运行时，在液位检测模块检测到存水桶缺水时，存水电磁阀打开，排水电磁阀关闭，增压泵关闭，出水电磁阀关闭，此时，若出水水龙头未打开，则进水电磁阀关闭，净水机流出的废水全部回收于存水桶内;若出水水龙头打开，控制单元通过高压开关检测到出水水龙头被打开，则控制进水电磁阀打开，此时出水水龙头的水流来自于市政供水或者其他供水系统。
净水机运行时，在液位开关检测到存水桶内还有剩余容量，且水质检测模块检测到水质在设定值内，存水电磁阀打开，排水电磁阀关闭，此时，若出水水龙头未打开，则增压泵打开，出水电磁阀打开，进水电磁阀打开，存水桶内存水被增压后逆向混流入市政自来水或者其他供水系统，供净水机使用;若出水水龙头打开，则增压泵打开，出水电磁阀打开，进水电磁阀关闭，优先通过出水水龙头输出存水。
净水机运行时，在液位开关检测到存水桶内还有剩余容量，但水质检测模块检测到水质超过设定值，存水电磁阀关闭，排水电磁阀打开，将此时净水机排出的高浓度废水由排水口直接排入地漏。
净水机运行时，在液位开关检测到存水桶已满，存水电磁阀关闭，排水电磁阀打开，将此时净水机排出的废水由排水口直接排入地漏。
