申请日2018.01.14
公开(公告)日2018.11.16
IPC分类号C02F11/12
摘要
本实用新型公开了一种用于干化污泥的组合装置，包括机体，机体的外表面中部固定有可视窗，机体的底部设置有固定脚，机体的另一侧下方设置有热力风机，机体的另一侧上方固定有进料器，机体的顶部一侧固定有旋风除尘器，旋风除尘器的底部设置有吸尘斗，在干化污泥的组合装置内部设置了螺旋推进器，螺旋推进器转动的同时会把污泥向前缓慢推进，且旋转的过程中会把污泥进行打散，使得污泥与空气的接触面积变大，加快烘干速度，提高机体的烘干效率。
权利要求书

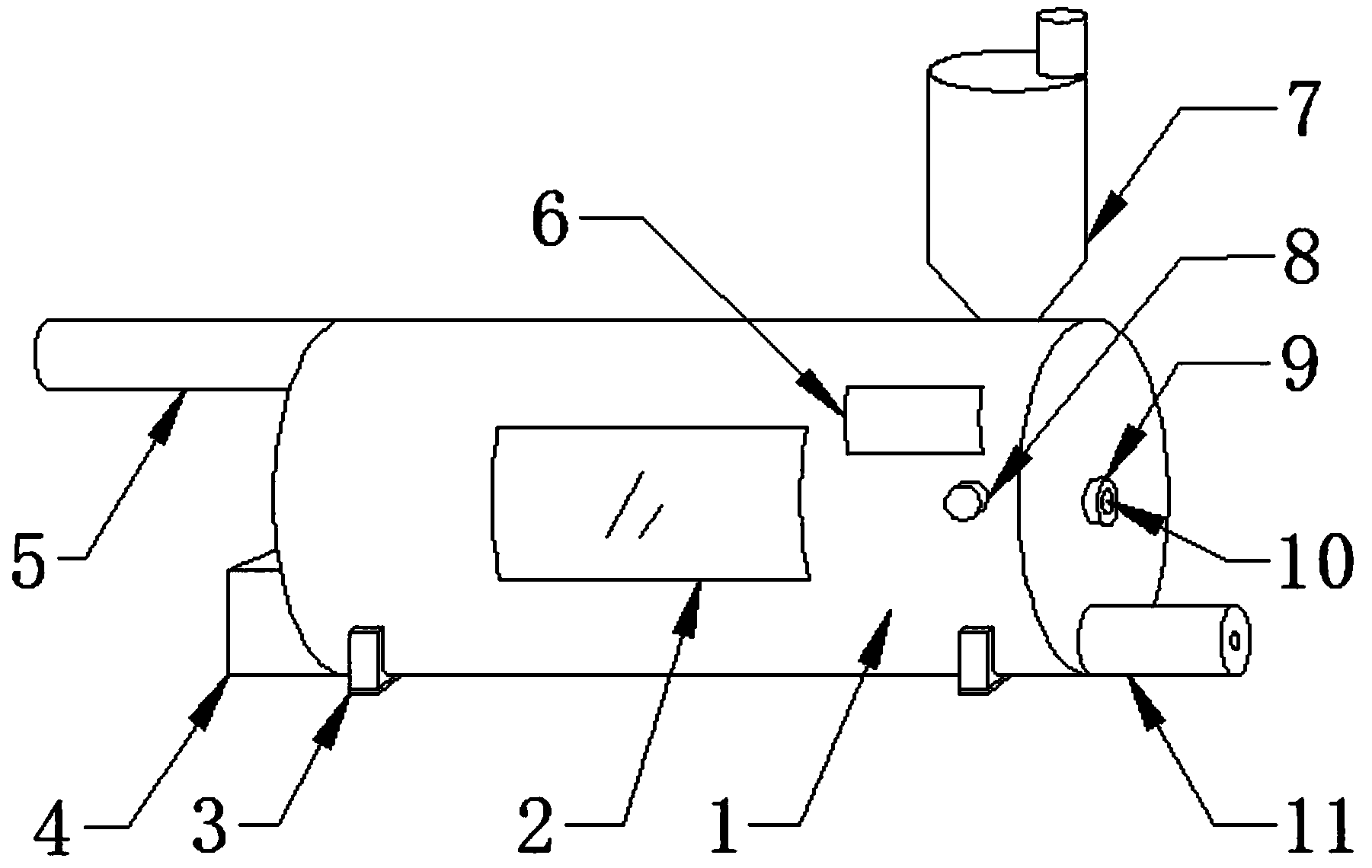

1.一种用于干化污泥的组合装置，包括机体(1)，其特征在于：所述机体(1)的外表面中部固定有可视窗(2)，所述机体(1)的底部设置有固定脚(3)，所述机体(1)的另一侧下方设置有热力风机(4)，所述机体(1)的另一侧上方固定有进料器(5)，所述机体(1)的顶部一侧固定有旋风除尘器(7)，所述旋风除尘器(7)的底部设置有吸尘斗(17)，所述旋风除尘器(7)的内部两侧均设置有导流器(18)，所述旋风除尘器(7)的顶部设置有气体出口(19)，所述机体(1)的一侧中部固定有固定柱(9)，所述固定柱(9)的中部设置有转轴(10)，所述转轴(10)的外表面固定有螺旋推进器(15)，所述螺旋推进器(15)具有搅拌叶片，所述搅拌叶片为单向搅拌叶片，所述搅拌叶片的外部包裹有电加热网;所述转轴(10)的内部设置有内加热管(14)，所述机体(1)的一侧底部固定有出料口(11),所述出料口(11)的一侧连接有刮刀(16)，所述机体(1)的内部两侧均设置有外电热管(12)，所述机体(1)的内部设置有传送带(13)。
2.根据权利要求1所述的一种用于干化污泥的组合装置，其特征在于：所述可视窗(2)由钢化玻璃制成，且其通过固定条嵌入于机体(1)的外表面。
3.根据权利要求1所述的一种用于干化污泥的组合装置，其特征在于：所述固定脚(3)呈“U型状”，且其与机体(1)的外表面紧密焊接，同时固定脚(3)焊接于机体(1)的底部两侧。
4.根据权利要求1所述的一种用于干化污泥的组合装置，其特征在于：所述进料器(5)呈“圆柱状”，且其由合金制成，并焊接于机体(1)的另一侧上方。
5.根据权利要求1所述的一种用于干化污泥的组合装置，其特征在于：所述螺旋推进器(15)的外侧呈“曲线型”，且螺旋推进器(15)活动连接于机体(1)的内部。
说明书
一种用于干化污泥的组合装置
技术领域
本实用新型涉及干化污泥技术领域，具体为一种用于干化污泥的组合装置。
背景技术
近年来，在我国节能减排政策与积极财政的作用下，城镇污水处理得到了迅速发展，水环境治理也取得了显着成效，但同时，在污水处理时大量产生的污泥却没有得到有效的处理处置，对环境造成极大的危害，并严重影响我国节能减排战略政策的实施，因此，在“十三五”期间，污泥的处理必将成为城镇污染减排工作的重要内容，应当采取必要的政策措施、技术措施和工程措施，并将这些措施加以落实，以满足国家节能减排战略工作的要求。
现有的污水除杂装置，结构不合理，使得热量流失大，浪费资源，且其内部黏壁问题不能得以解决，污泥推进方式不够完善，使得堆积过多，污泥干化不够彻底，处理效果缓慢，直接排出污泥，与生活垃圾一起填埋，容易对环境造成二次污染。
实用新型内容
本实用新型的目的在于提供一种用于干化污泥的组合装置，以解决上述背景技术中提出结构不合理、污泥推进方式不够完善和干化不彻底的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于干化污泥的组合装置，包括机体，所述机体的外表面中部固定有可视窗，所述机体的外表面一侧分别设置有控制器和开关，所述机体的底部设置有固定脚，所述机体的另一侧下方设置有热力风机，所述机体的另一侧上方固定有进料器，所述机体的顶部一侧固定有旋风除尘器，所述旋风除尘器的底部设置有吸尘斗，所述旋风除尘器的内部两侧均设置有导流器，所述旋风除尘器的顶部设置有气体出口，所述机体的一侧中部固定有固定柱，所述固定柱的中部设置有转轴，所述转轴的外表面固定有螺旋推进器，所述转轴的内部设置有内加热管，所述机体的一侧底部固定有出料口的一侧连接有刮刀，所述机体的内部两侧均设置有外电热管，所述机体的内部设置有传送带。
优选的，所述可视窗由钢化玻璃制成，且其通过固定条嵌入于机体的外表面。
优选的，所述固定脚呈“U型状”，且其与机体的外表面紧密焊接，同时固定脚焊接于机体的底部两侧。
优选的，所述进料器呈“圆柱状”，且其由合金制成，并焊接于机体的另一侧上方。
优选的，所述旋风除尘器顶部的表面积大于底部的表面积，且其焊接于机体的顶部一侧。
优选的，所述螺旋推进器的外侧呈“曲线型”，且螺旋推进器活动连接于机体的内部。
与现有技术相比，本实用新型的有益效果是：该种干化污泥的组合装置，在其内部设置了螺旋推进器，螺旋推进器转动的同时会把污泥向前缓慢推进，且旋转的过程中会把污泥进行打散，防止污泥堆积过多，难以处理，使得污泥与空气的接触面积变大，加快烘干速度，提高机体的烘干效率，在机体的内部下方设置传送带，可以把机体下方的污泥运送至出料口，刮刀会刮掉传送带表面的污泥，通过出料口送出，防止污泥沉积在机体的底部，提高干化效果，可视窗由钢化玻璃制成，且其通过固定条嵌入于机体的外表面，防止其因为机体工作时产生的震动而使玻璃碎裂，便于工作人员观察机体干化的过程，固定脚呈“U型状”，且其与机体的外表面紧密焊接，同时固定脚焊接于机体的底部两侧，防止其滚动，保持机体的稳定，进料器呈“圆柱状”，且其由合金制成，并焊接于机体的另一侧上方，防止污泥中的微生物腐蚀进料器，便于进料，旋风除尘器顶部的表面积大于底部的表面积，且其焊接于机体的顶部一侧，底部的面积小可以有效的增加吸尘斗的吸力，吸取机体内部产生的灰尘和有害气体，螺旋推进器的外侧呈“曲线型”，且螺旋推进器活动连接于机体的内部，防止污泥粘合其表面，影响螺旋推进器的工作效率，加快推进速度。
