申请日2018.11.28
公开(公告)日2019.04.02
IPC分类号C02F11/14; C02F11/143; C02F11/147; C02F11/122; C02F11/123
摘要
本发明公开了一种连续污泥深度脱水设备，包括浓缩加药段，所述浓缩加药段输出口通过管道固定连通有真空带式过滤机，所述真空带式过滤机外壁一侧对应输出口的位置固定连接有出料斗，所述真空带式过滤机外壁下端固定连接有均匀布料器，所述均匀布料器与出料斗对应设置，所述真空带式过滤机外壁前侧固定连接有压榨加药管，所述压榨加药管一端与均匀布料器固定连通，本发明涉及污泥脱水技术领域。该连续污泥深度脱水设备，达到了将真空浓缩和压榨脱水实现有机合并，同时可实现分段加药，提高污泥深度脱水效率和效果，实现连续运行的目的，实现良好的脱水效果，且适用范围广，实用性更强。
权利要求书

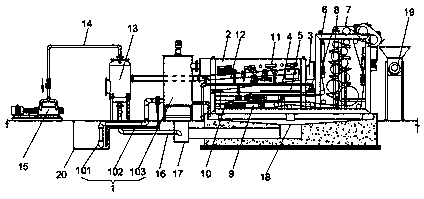

1.一种连续污泥深度脱水设备，包括浓缩加药段(1)，其特征在于：所述浓缩加药段(1)输出口通过管道固定连通有真空带式过滤机(2)，所述真空带式过滤机(2)外壁一侧对应输出口的位置固定连接有出料斗(3)，所述真空带式过滤机(2)外壁下端固定连接有均匀布料器(5)，所述均匀布料器(5)与出料斗(3)对应设置，所述真空带式过滤机(2)外壁前侧固定连接有压榨加药管(4)，所述压榨加药管(4)一端与均匀布料器(5)固定连通，所述真空带式过滤机(2)一侧设置有压榨箱体(6)，所述压榨箱体(6)内部设置有钢带(7)，所述钢带(7)部分位于压榨箱体(6)的外部且延伸至均匀布料器(5)下侧，所述钢带(7)外表面滚动连接有第一压榨辊(8)，所述压榨箱体(6)外壁和真空带式过滤机(2)下侧均设置有压榨气缸(9)，所述压榨气缸(9)输出端通过调节杆转动连接有第二压榨辊(10)，所述真空带式过滤机(2)外壁前侧固定连接有真空吸水斗(11)，所述真空吸水斗(11)底部固定连通有第一排水管(12)，所述第一排水管(12)远离真空吸水斗(11)的一端固定连通有真空排水罐(13)，所述真空排水罐(13)顶部固定连通有真空管道(14)，所述真空管道(14)远离真空排水罐(13)的一端固定连通有水环真空泵(15)，所述浓缩加药段(1)下侧设置有排水沟(17)和管沟(20)，所述真空带式过滤机(2)下侧设置有排液槽(18)。
2.根据权利要求1所述的一种连续污泥深度脱水设备，其特征在于：所述浓缩加药段(1)包括原泥输送管(101)，所述原泥输送管(101)一端固定连通有污泥混凝箱(103)，所述原泥输送管(101)外壁靠近污泥混凝箱(103)的位置固定连通有浓缩加药管(102)。
3.根据权利要求2所述的一种连续污泥深度脱水设备，其特征在于：所述浓缩加药管(102)内部输送有浓缩药剂，所述浓缩加药管(102)外壁靠近污泥混凝箱(103)的位置设置有计量泵。
4.根据权利要求2所述的一种连续污泥深度脱水设备，其特征在于：所述原泥输送管(101)和浓缩加药管(102)位于管沟(20)内部，所述污泥混凝箱(103)外壁一侧通过排液管与排液槽(18)连通。
5.根据权利要求1所述的一种连续污泥深度脱水设备，其特征在于：所述真空带式过滤机(2)包括过滤箱体(201)，所述过滤箱体(201)外壁固定连接有过滤气缸(202)，所述过滤气缸(202)输出端通过连接杆转动连接有第一输送辊(203)，所述第一输送辊(203)位于过滤箱体(201)的内部，所述过滤箱体(201)内壁转动连接有第二输送辊(204)，所述第一输送辊(203)和第二输送辊(204)外表面连接有输送带(205)。
6.根据权利要求4所述的一种连续污泥深度脱水设备，其特征在于：所述过滤箱体(201)底部一侧固定连通有排污管，所述排污管远离过滤箱体(201)的一端延伸至排液槽(18)内部。
7.根据权利要求1所述的一种连续污泥深度脱水设备，其特征在于：所述排液槽(18)位于钢带(7)下侧，所述压榨箱体(6)一侧设置有泥饼输送螺旋机(19)，所述泥饼输送螺旋机(19)与压榨箱体(6)对应设置。
8.根据权利要求1所述的一种连续污泥深度脱水设备，其特征在于：所述排液槽(18)呈漏斗状，所述排液槽(18)与排水沟(17)连通。
9.根据权利要求1所述的一种连续污泥深度脱水设备，其特征在于：所述真空排水罐(13)底部固定连通有第二排水管(16)，所述第二排水管(16)远离真空排水罐(13)的一端与排水沟(17)连通。
10.根据权利要求1所述的一种连续污泥深度脱水设备，其特征在于：所述第一排水管(12)倾斜设置在真空带式过滤机(2)外部，所述第一排水管(12)与真空排水罐(13)中部固定连通，所述真空吸水斗(11)设置有三个。
说明书
一种连续污泥深度脱水设备
技术领域
本发明涉及污泥脱水技术领域，具体为一种连续污泥深度脱水设备。
背景技术
污泥深度脱水设备现在主要有:隔膜板框压滤机,高压钢质弹簧板框压滤机,连续钢带脱水机、带式浓缩压榨一体机等等，其中压滤机为间隙操作，需要大量人工，不易实现无人值守;连续钢带脱水机适用含固率高的污泥(含固率最好≥15%)，对于污水处理厂含固率1~3%污泥必须增加浓缩脱水设备，比如卧式离心机、转鼓浓缩机、叠螺脱水机、带式浓缩机等等，通过这些设备将含水率降到80%左右;带式浓缩压榨一体机由于其浓缩采用重力沉降脱水，所以固液分离速度慢，且浓缩段出料含水率约80%，增加后段压榨段压力，同时出机物料含水率高，因此需要一种脱水效率高、脱水效果好，并且可连续运行的污泥脱水设备。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种连续污泥深度脱水设备，提供了一种将真空浓缩和压榨脱水实现有机合并，同时可实现分段加药，提高污泥深度脱水效率和效果，实现连续运行的污泥深度脱水设备。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种连续污泥深度脱水设备，包括浓缩加药段，所述浓缩加药段输出口通过管道固定连通有真空带式过滤机，所述真空带式过滤机外壁一侧对应输出口的位置固定连接有出料斗，所述真空带式过滤机外壁下端固定连接有均匀布料器，所述均匀布料器与出料斗对应设置，所述真空带式过滤机外壁前侧固定连接有压榨加药管，所述压榨加药管一端与均匀布料器固定连通，所述真空带式过滤机一侧设置有压榨箱体，所述压榨箱体内部设置有钢带，所述钢带部分位于压榨箱体的外部且延伸至均匀布料器下侧，所述钢带外表面滚动连接有第一压榨辊，所述压榨箱体外壁和真空带式过滤机下侧均设置有压榨气缸，所述压榨气缸输出端通过调节杆转动连接有第二压榨辊，所述真空带式过滤机外壁前侧固定连接有真空吸水斗，所述真空吸水斗底部固定连通有第一排水管，所述第一排水管远离真空吸水斗的一端固定连通有真空排水罐，所述真空排水罐顶部固定连通有真空管道，所述真空管道远离真空排水罐的一端固定连通有水环真空泵，所述浓缩加药段下侧设置有排水沟和管沟，所述真空带式过滤机下侧设置有排液槽。
优选的，所述浓缩加药段包括原泥输送管，所述原泥输送管一端固定连通有污泥混凝箱，所述原泥输送管外壁靠近污泥混凝箱的位置固定连通有浓缩加药管。
优选的，所述浓缩加药管内部输送有浓缩药剂，所述浓缩加药管外壁靠近污泥混凝箱的位置设置有计量泵。
优选的，所述原泥输送管和浓缩加药管位于管沟内部，所述污泥混凝箱外壁一侧通过排液管与排液槽连通。
优选的，所述真空带式过滤机包括过滤箱体，所述过滤箱体外壁固定连接有过滤气缸，所述过滤气缸输出端通过连接杆转动连接有第一输送辊，所述第一输送辊位于过滤箱体的内部，所述过滤箱体内壁转动连接有第二输送辊，所述第一输送辊和第二输送辊外表面连接有第一输送带。
优选的，所述过滤箱体底部一侧固定连通有排污管，所述排污管远离过滤箱体的一端延伸至排液槽内部。
优选的，所述排液槽位于钢带下侧，所述压榨箱体一侧设置有泥饼输送螺旋机，所述泥饼输送螺旋机与压榨箱体对应设置。
优选的，所述排液槽呈漏斗状，所述排液槽与排水沟连通。
优选的，所述真空排水罐底部固定连通有第二排水管，所述第二排水管远离真空排水罐的一端与排水沟连通。
优选的，所述第一排水管倾斜设置在真空带式过滤机外部，所述第一排水管与真空排水罐中部固定连通，所述真空吸水斗设置有三个。
(三)有益效果
本发明提供了一种连续污泥深度脱水设备。具备以下有益效果：
(1)、该连续污泥深度脱水设备，通过浓缩加药段输出口通过管道固定连通有真空带式过滤机，真空带式过滤机外壁一侧对应输出口的位置固定连接有出料斗，真空带式过滤机外壁下端固定连接有均匀布料器，均匀布料器与出料斗对应设置，真空带式过滤机外壁前侧固定连接有压榨加药管，压榨加药管一端与均匀布料器固定连通，真空带式过滤机一侧设置有压榨箱体，压榨箱体内部设置有钢带，钢带部分位于压榨箱体的外部且延伸至均匀布料器下侧，钢带外表面滚动连接有第一压榨辊，压榨箱体外壁和真空带式过滤机下侧均设置有压榨气缸，压榨气缸输出端通过调节杆转动连接有第二压榨辊，真空带式过滤机外壁前侧固定连接有真空吸水斗，真空吸水斗底部固定连通有第一排水管，第一排水管远离真空吸水斗的一端固定连通有真空排水罐，真空排水罐顶部固定连通有真空管道，真空管道远离真空排水罐的一端固定连通有水环真空泵，浓缩加药段下侧设置有排水沟和管沟，真空带式过滤机下侧设置有排液槽，达到了将真空浓缩和压榨脱水实现有机合并，同时可实现分段加药，提高污泥深度脱水效率和效果，实现连续运行的的目的，将浓缩药剂(如：聚丙烯酰胺PAM、聚合氯化铝或聚合铁盐等等)溶解稀释后，通过计量泵定量投加至污泥混凝箱内部，污泥混凝箱内部将药水和污泥进行混合搅拌，形成稳定絮体实现泥水初步分离;初步进行泥水分离的污泥通过管道再均匀流进真空带式脱水机，水环真空泵为真空带式脱水机和真空排水罐提供真空环境，在真空作用下快速实现固液分离，且利用压强差通过真空吸水斗增强排水性能，经真空带式脱水机脱水后污泥含水率可降至~70%，比现有浓缩设备脱水效率提高约30%;含水率~70%污泥流进均匀布料器的过程中，将调理改性药剂(调理改性药剂)溶解稀释定量加入，在混合均匀后经均匀布料器让污泥均匀分布在钢带上，经钢带第一压榨辊和第二压榨辊的对辊压榨下实现深度脱水，对辊可为一组、两组或三组，压力逐步提升，实现最大脱水效果，出机泥饼降至60%以下，泥饼被泥饼输送螺旋机输送排出，通过一系列的脱水，实现良好的脱水效果，且适用范围广，实用性更强。
