申请日2018.07.10
公开(公告)日2018.11.30
IPC分类号B01D36/02; B01D25/12
摘要
本发明公开了一种化纤生产污水处理用的压滤系统，包括矩形底座、过滤箱体、进水管、一对相同结构的第一固定架、一对相同结构的初级筛网、一对相同结构的第二固定架、一对相同结构的高级筛网、加压泵、处理箱体、传送管、第三固定架、压滤机和出水管，所述过滤箱体安置于矩形底座上表面，所述过滤箱体侧表面上端开设有第一圆形开口，所述进水管安置于第一圆形开口处，一对所述第一固定架安置于过滤箱体内侧表面前端且于过滤箱体相匹配，本发明涉及化纤生产污水处理领域，该装置可以更好的对化纤生产污水进行处理，处理的很彻底，非常方便，结构相对简单。
权利要求书

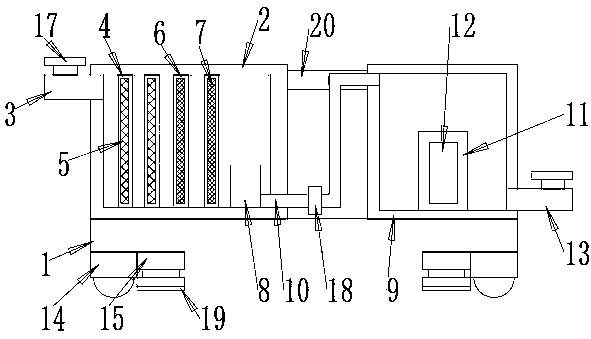

1.一种化纤生产污水处理用的压滤系统，包括矩形底座(1)、过滤箱体(2)、进水管(3)、一对相同结构的第一固定架(4)、一对相同结构的初级筛网(5)、一对相同结构的第二固定架(6)、一对相同结构的高级筛网(7)、加压泵(8)、处理箱体(9)、传送管(10)、第三固定架(11)、压滤机(12)和出水管(13)，其特征在于，所述过滤箱体(2)安置于矩形底座(1)上表面，所述过滤箱体(2)侧表面上端开设有第一圆形开口，所述进水管(3)安置于第一圆形开口处，一对所述第一固定架(4)安置于过滤箱体(2)内侧表面前端且于过滤箱体(2)相匹配，每个所述初级筛网(5)安置于第一固定架(4)内，一对所述第二固定架(6)安置于过滤箱体(2)内侧表面后端且于过滤箱体(2)相匹配，每个所述高级筛网(7)安置于第二固定架(6)内，所述加压泵(8)安置于过滤箱体(2)内后表面，所述处理箱体(9)安置于矩形底座(1)上表面，所述传送管(10)安置于加压泵(8)上且伸入处理箱体(9)内，所述第三固定架(11)安置于处理箱体(9)内下表面中心处，所述压滤机(12)安置于第三固定架(11)内，所述处理箱体(9)后表面开设有第二圆形开口，所述出水管(13)安置于第二圆形开口处。
2.根据权利要求1所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述矩形底座(1)下表面边缘处设有两对万向轮(14)：该万向轮(14)用于该装置移动。
3.根据权利要求1所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述矩形底座(1)下表面边缘处设有两对电动气缸(15)：该电动气缸(15)用于固定该装置。
4.根据权利要求1所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述矩形底座(1)侧表面设有推动把手(16)：该推动把手(16)用于推动该装置移动。
5.根据权利要求1所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述进水管(3)与出水管(13)上设有手动阀门(17)：该手动阀门(17)用于控制进出水量。
6.根据权利要求1所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述传送管(10)上设有电控阀门(18)：该电控阀门(18)用于控制传送量。
7.根据权利要求3所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述电动气缸(15)下表面设有防滑层(19)：该防滑层(19)用于防滑，防止该装置在固定的时候滑动。
8.根据权利要求4所述的一种化纤生产污水处理用的压滤系统，其特征在于，所述推动把手(16)上设有防滑套(20)，该防滑套(20)用于防滑，使其推动该装置时更容易受力。
说明书
一种化纤生产污水处理用的压滤系统
技术领域
本发明涉及化纤生产污水处理领域，具体为一种化纤生产污水处理用的压滤系统。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
目前，化纤生产的污水都处理的不是很彻底，还会对水资源造成一定影响，而且处理起来很不方便，因此为了解决这一问题，设计一种化纤生产污水处理用的压滤系统是非常有必要的。
发明内容
针对现有技术的不足，本发明提供了一种化纤生产污水处理用的压滤系统，解决了处理不方便的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种化纤生产污水处理用的压滤系统，包括矩形底座、过滤箱体、进水管、一对相同结构的第一固定架、一对相同结构的初级筛网、一对相同结构的第二固定架、一对相同结构的高级筛网、加压泵、处理箱体、传送管、第三固定架、压滤机和出水管，所述过滤箱体安置于矩形底座上表面，所述过滤箱体侧表面上端开设有第一圆形开口，所述进水管安置于第一圆形开口处，一对所述第一固定架安置于过滤箱体内侧表面前端且于过滤箱体相匹配，每个所述初级筛网安置于第一固定架内，一对所述第二固定架安置于过滤箱体内侧表面后端且于过滤箱体相匹配，每个所述高级筛网安置于第二固定架内，所述加压泵安置于过滤箱体内后表面，所述处理箱体安置于矩形底座上表面，所述传送管安置于加压泵上且伸入处理箱体内，所述第三固定架安置于处理箱体内下表面中心处，所述压滤机安置于第三固定架内，所述处理箱体后表面开设有第二圆形开口，所述出水管安置于第二圆形开口处。
优选的，所述矩形底座下表面边缘处设有两对万向轮：该万向轮用于该装置移动。
优选的，所述矩形底座下表面边缘处设有两对电动气缸：该电动气缸用于固定该装置。
优选的，所述矩形底座侧表面设有推动把手：该推动把手用于推动该装置移动。
优选的，所述进水管与出水管上设有手动阀门：该手动阀门用于控制进出水量。
优选的，所述传送管上设有电控阀门：该电控阀门用于控制传送量。
优选的，所述电动气缸下表面设有防滑层：该防滑层用于防滑，防止该装置在固定的时候滑动。
优选的，所述推动把手上设有防滑套，该防滑套用于防滑，使其推动该装置时更容易受力。
有益效果
本发明提供了一种化纤生产污水处理用的压滤系统。具备以下有益效果：该装置可以更好的对化纤生产污水进行处理，处理的很彻底，非常方便，结构相对简单。
