申请日2018.07.13
公开(公告)日2018.12.14
IPC分类号C02F3/34; C02F3/02; C02F7/00
摘要
本发明公开了一种基于光能和生物法的污水处理装置，包括进水槽、壳体和曝气板，所述进水槽设在壳体上方，所述壳体下方设有支撑底座，所述曝气板设有若干层并安装在壳体内，该曝气板分布在进水槽两侧下方沿着壳体由上往下按照一定角度倾斜布置形成左右对称的两个好氧生物反应区，直至底座下方，每层曝气板两端均设有纵向调节堰板和横向调节堰板。本发明提供一种适合乡镇生活污水处理的装置，该污水处理装置在无需好氧风机供氧的条件下，利用光能和折叠式曝气的方式实现了好氧工艺的整个系统微生物反应，效果高效且稳定可靠，提高了废水污染物去除率，同时节约动力能耗，减少污泥量和节约运行成本。
权利要求书
1.一种基于光能和生物法的污水处理装置，其特征在于：包括进水槽、壳体和曝气板，所述进水槽设在壳体上方，所述壳体下方设有支撑底座，所述曝气板设有若干层并安装在壳体内，该曝气板分布在进水槽两侧下方沿着壳体由上往下按照一定角度倾斜布置形成左右对称的两个好氧生物反应区，直至底座下方，每层曝气板两端均设有水流调节堰板。
2.根据权利要求1所述的一种基于光能和生物法的污水处理装置，其特征在于：所述进水槽的两侧分别设有配水槽，所述进水槽的侧壁上设有出水口并通过该出水口与所述配水槽连通，所述配水槽的出水侧安装有溢流堰板，水流通过该溢流堰板流向曝气板。
3.根据权利要求1所述的一种基于光能和生物法的污水处理装置，其特征在于：所述壳体的顶部及前后左右立面封闭，该壳体的外侧设有检修爬梯，且壳体顶部设有若干个透气孔，所述支撑底座为支撑架可自由落水。
4.根据权利要求3所述的一种基于光能和生物法的污水处理装置，其特征在于：所述壳体包括钢架及透光板，所述钢架搭建整个壳体的支撑架，所述透光板安装在支撑架外侧围成底部漏空的反应空间。
5.根据权利要求5所述的一种基于光能和生物法的污水处理装置，其特征在于：所述钢架的材质为304不锈钢，所述透光板为透明的塑料板材。
6.根据权利要求1所述的一种基于光能和生物法的污水处理装置，其特征在于：所述曝气板由上往下首尾衔接折叠布置，互相衔接的两块曝气板形成的角度为锐角。
7.根据权利要求6所述的一种基于光能和生物法的污水处理装置，其特征在于：所述曝气板的表面呈瓦楞状，该曝气板的接水端呈向上翘起的弧形，衔接的两块曝气板形成的角度小于60°。
8.根据权利要求7所述的一种基于光能和生物法的污水处理装置，其特征在于：所述曝气板的表面喷涂有磨砂层，所述磨砂层的厚度为0.5～0.8mm。
9.根据权利要求1所述的一种基于光能和生物法的污水处理装置，其特征在于：所述水流调节堰板包括横向调节堰板和纵向调节堰板，所述纵向调节堰板与横向调节堰板呈T字型固定连接，并通过壳体固定在每层曝气板的两端并配合曝气板调节水流的大小。
说明书
一种基于光能和生物法的污水处理装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种基于光能和生物法的污水处理装置。
背景技术
随着我国经济的发展，乡镇生活污水带来的环境污染问题越来越严重，水环境质量差、水生态受损重、环境隐患多等问题十分突出，影响和损害群众健康，不利于经济社会持续发展。认识到问题的重要性，国家“水十条”的颁布后，特别之处城镇污水处理设施要求需要全面达到一级A排放标准，加上日益紧缺的土地资源问题，如何研发一些使用、处理效率高、占地小、易于操作管理、低能耗和低运行费用的技术来处理乡镇污水、改善乡镇环境具有重大意义。
随着城乡统筹步伐加快和新农村建设的全面推进，乡镇污水治理得到了一定进展，然而有的乡镇生活污水处理能力仍然不能满足日益增长的污水处理要求。国内多数传统工艺仍然采用A/O、A2/O等工艺为主，此类工艺的好氧单元需要风机供氧，能耗大、运行成本高，驯化活性污泥等需要较高的技术水平作为基础，且剩余污泥量较多，占用较多的后续处理资源。因此，为进一步提供污水处理高效率、低能耗的一体化设备在乡镇污水处理的匹配度，迫切需要严打一种易操作、效率高、低能耗，运行成本低的一体化污水处理装置。
发明内容
本发明的目的在于：针对上述存在的问题，提供一种适合乡镇生活污水处理的装置，该污水处理装置在无需好氧风机供氧的条件下，利用光能和折叠式曝气的方式实现了好氧工艺的整个系统微生物反应，效果高效且稳定可靠，运行费用低。
为了实现上述发明目的，本发明采用的技术方案如下：

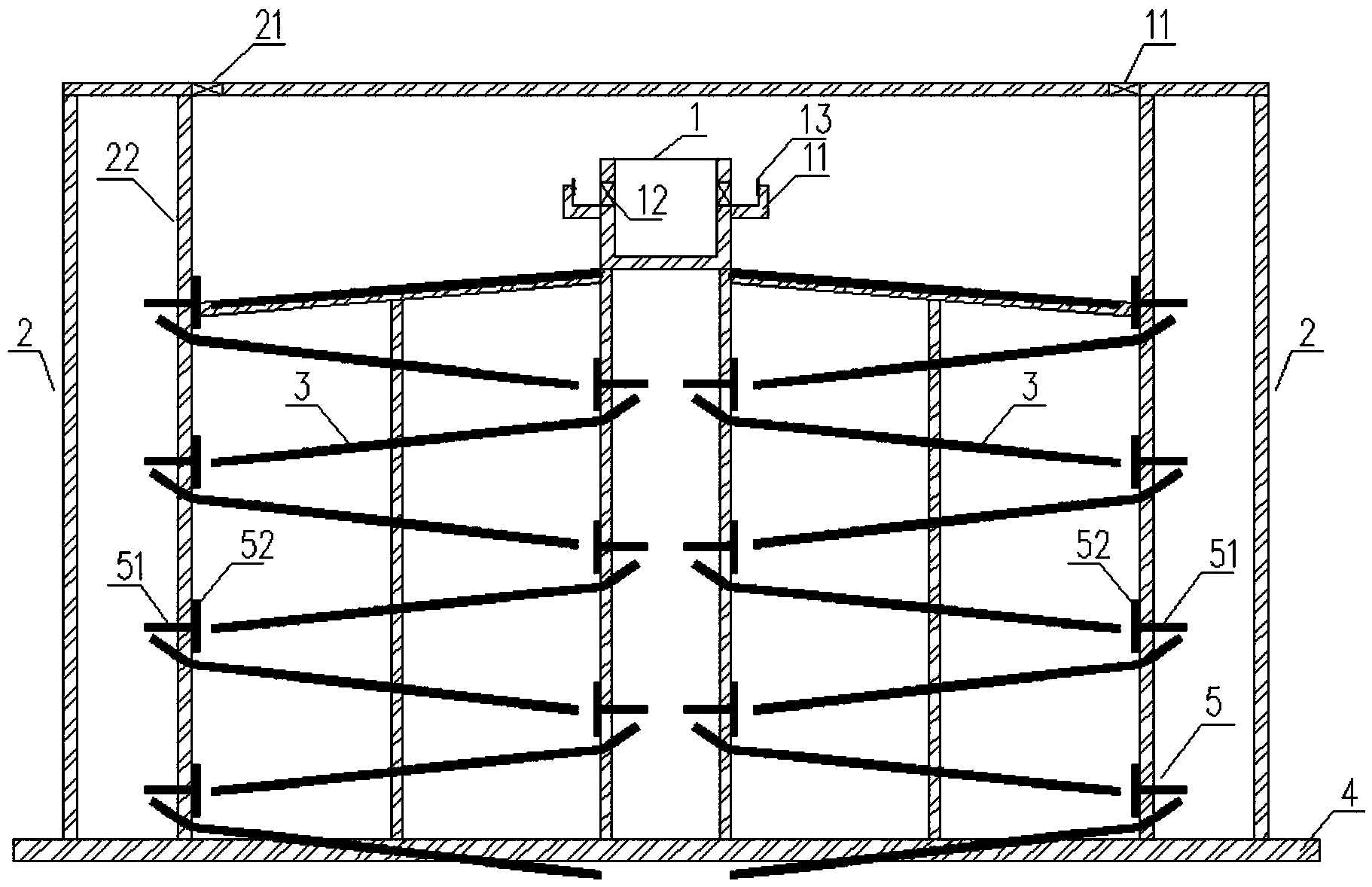

一种基于光能和生物法的污水处理装置，包括进水槽、壳体和曝气板，所述进水槽设在壳体上方，所述壳体下方设有支撑底座，所述曝气板设有若干层并安装在壳体内，该曝气板分布在进水槽两侧下方沿着壳体由上往下按照一定角度倾斜布置形成左右对称的两个好氧生物反应区，直至底座下方，每层曝气板两端均设有纵向调节堰板和横向调节堰板。
具体的，所述进水槽的两侧分别设有配水槽，所述进水槽的侧壁上设有出水口并通过该出水口与所述配水槽连通，所述配水槽的出水侧安装有溢流堰板，水流通过该溢流堰板流向曝气板。
具体的，所述壳体的顶部及前后左右立面封闭，但所述支撑底座为支撑架可自由落水，该壳体的外侧设有检修爬梯，且壳体顶部设有若干个透气孔。
具体的，所述壳体包括钢架及透光板，所述钢架搭建整个壳体的支撑架，所述透光板安装在支撑架外侧围成底部漏空的反应空间。
具体的，所述钢架的材质为304不锈钢，所述透光板为透明的塑料板材。
具体的，所述曝气板由上往下首尾衔接折叠布置，衔接的两块曝气板形成的角度为锐角。
具体的，所述曝气板的表面呈瓦楞状，该曝气板的接水端呈向上翘起的弧形，衔接的两块曝气板形成的角度小于60°。
具体的，所述曝气板的表面喷涂有磨砂层，所述磨砂层的厚度为 0.5～0.8mm。
具体的，所述纵向调节堰板与横向调节堰板呈T字型通过壳体固定在每层曝气板的两端并配合曝气板调节水流的大小。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
(1)本发明中提供的光能和生物法污水处理装置在无需好氧风机供氧的情况下，实现了好氧处理工艺的系统微生物反应，整个好氧折叠曝气装置是利用水的重力流作用由上而下进行接触反应处理，同时进水同时出水，无需消耗电能，极大地降低了运行费用。
(2)本发明的污水处理装置处理后的污水剩余污泥量比活性污泥法处理后的污水剩余污泥量减少90%以上，基本无污泥剩余，大大减少了污泥池的容积及污泥后续干化处理的成本。
(3)本发明的污水处理装置处理污水效果稳定可靠，整个微生物菌群处于最优的好氧状态下生长，彻底打破了传统的好氧模式，且折叠式的曝气溶氧梯度大，多级折叠好氧曝气板之间进行传质互补，好氧折叠曝气板利用水自身的重力作用能够连续运行，无堵塞，耐负荷冲击能力强，还利用曝气板表面进行磨砂处理增加水与空气的接触面积从而增强好氧反应，同时由于微生物始终处于菌群硝化反硝化最好状态，使之好氧系统反应完全，使处理过的污水能彻底达到水质排放的要求。
(4)本发明中的整个装置结构简单，无机械运转部件，无需更换易损易耗物件，设备使用寿命长，维护和维修费用低;运行管理容易，无需专人值守;标准化设备，投资省、土建造价低，建设周期短;施工方便快捷，封闭式装置，无噪音、无异味、厂区环境好。
