申请日2018.07.13
公开(公告)日2018.11.27
IPC分类号G05B19/042
摘要
本发明公开了基于数据分析的污水处理实时监控系统，包括设置在各个站点的控制器，所述控制器通过无线通信模块与监控中心连接，所述控制器连接有配电柜数据采集模块、进口流量计数据采集模块、出口流量计数据采集模块、进口阀门数据采集模块、出口阀门数据采集模块、进口污水数据采集模块、出水数据采集模块和加药数据采集模块。本发明所述监控系统能够确保污水处理顺利进行，不会将不符合要求的水质排出。
权利要求书
1.基于数据分析的污水处理实时监控系统，其特征在于，包括设置在各个站点的控制器，所述控制器通过无线通信模块与监控中心连接，所述控制器连接有配电柜数据采集模块、进口流量计数据采集模块、出口流量计数据采集模块、进口阀门数据采集模块、出口阀门数据采集模块、进口污水数据采集模块、出水数据采集模块和加药数据采集模块：
所述配电柜数据采集模块用于采集配电柜的运行参数信号，并将信号传递给控制器;
所述进口流量计数据采集模块用于采集污水处理池进口处的污水流量信号，并将信号传递给控制器;
所述进口阀门数据采集模块用于采集污水处理池进口处阀门开合数据信号，并将信号传递给控制器;
所述出口阀门数据采集模块用于采集污水处理池出口处阀门开合数据信号，并将信号传递给控制器;
所述进口污水数据采集模块用于采集污水水质信号，并将信号传递给控制器;
所述出水数据采集模块用于采集经过污水处理池处理后的出水水质信号，并将信号传递给控制器;
所述加药数据采集模块用于采集加药系统的加药参数信号，并将信号传递给控制器。
2.根据权利要求1所述的基于数据分析的污水处理实时监控系统，其特征在于，所述监控中心与移动终端通信连接。
3.根据权利要求1所述的基于数据分析的污水处理实时监控系统，其特征在于，所述移动终端为手机。
说明书
基于数据分析的污水处理实时监控系统
技术领域
本发明涉及污水处理技术领域，具体涉及基于数据分析的污水处理实时监控系统。
背景技术
水是人类生命之源，生存之本。随着工业生产的快速发展，污水排放量也在日益增加，水体污染成为目前最主要的环境问题之一，工业污水未经过处理直接排入天然河道或者人工排水渠道，会造成严重环境污染。由于水受到不同污染源的污染而变成不同的水质，相应的污水处理工艺不尽相同，所包含的工艺设备越来越多，而且对不同设备的信息采集和控制，不可能只通过一种通信技术来实现。
由于污水处理是24小时在线进行处理，为了确保污水处理的顺利进行，需要对污水处理进行监控，以免设备出现故障或管路故障导致污水无法进行正常处理，导致处理后的水质不符合要求的问题
发明内容
本发明的目的在于提供基于数据分析的污水处理实时监控系统，能够确保污水处理顺利进行，不会将不符合要求的水质排出。
本发明通过下述技术方案实现：
基于数据分析的污水处理实时监控系统，包括设置在各个站点的控制器，所述控制器通过无线通信模块与监控中心连接，所述控制器连接有配电柜数据采集模块、进口流量计数据采集模块、出口流量计数据采集模块、进口阀门数据采集模块、出口阀门数据采集模块、进口污水数据采集模块、出水数据采集模块和加药数据采集模块：
所述配电柜数据采集模块用于采集配电柜的运行参数信号，并将信号传递给控制器;
所述进口流量计数据采集模块用于采集污水处理池进口处的污水流量信号，并将信号传递给控制器;
所述进口阀门数据采集模块用于采集污水处理池进口处阀门开合数据信号，并将信号传递给控制器;
所述出口阀门数据采集模块用于采集污水处理池出口处阀门开合数据信号，并将信号传递给控制器;
所述进口污水数据采集模块用于采集污水水质信号，并将信号传递给控制器;
所述出水数据采集模块用于采集经过污水处理池处理后的出水水质信号，并将信号传递给控制器;
所述加药数据采集模块用于采集加药系统的加药参数信号，并将信号传递给控制器。

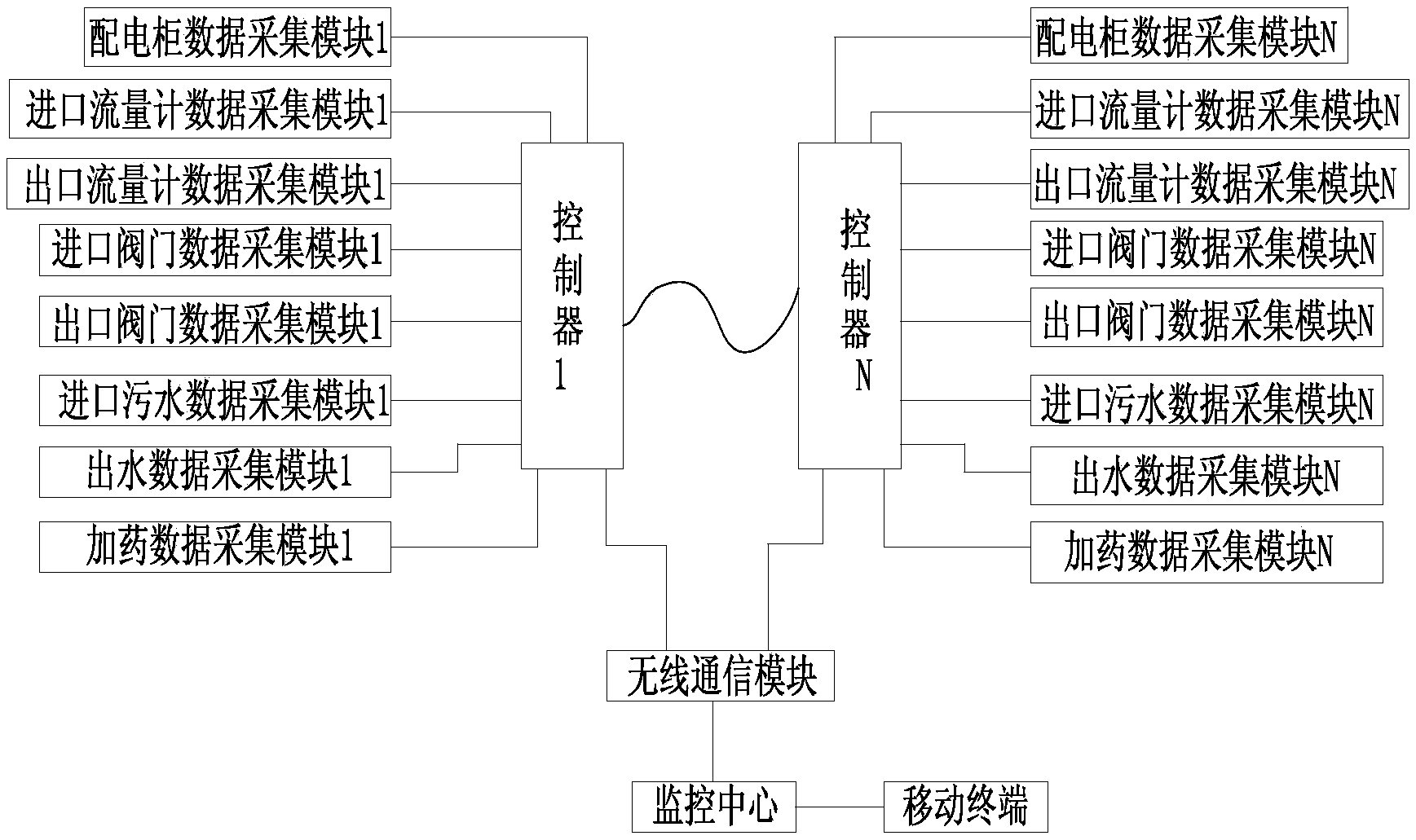

各个站点的控制器编号为1-N，每个控制器对应的各个模块的编号与控制器标号对应。
本发明通过在各个站点设置控制器，所述控制器连接有配电柜数据采集模块、进口流量计数据采集模块、出口流量计数据采集模块、进口阀门数据采集模块、出口阀门数据采集模块、进口污水数据采集模块、出水数据采集模块和加药数据采集模块，分别采集配电柜运行参数、进口流量、出口流量、进口阀门的合度、出口阀门开合、进口污水水质、出水水质和加药参数，实现对污水处理的全面监控，一旦出现问题立即关闭进口阀门、出口阀门和加药系统，确保污水处理顺利进行，不会将不符合要求的水质排出。
进一步地，监控中心与移动终端通信连接。
进一步地，移动终端为手机。
本发明与现有技术相比，具有如下的优点和有益效果：
本发明通过在各个站点设置控制器，所述控制器连接有配电柜数据采集模块、进口流量计数据采集模块、出口流量计数据采集模块、进口阀门数据采集模块、出口阀门数据采集模块、进口污水数据采集模块、出水数据采集模块和加药数据采集模块，分别采集配电柜运行参数、进口流量、出口流量、进口阀门的合度、出口阀门开合、进口污水水质、出水水质和加药参数，实现对污水处理的全面监控，一旦出现问题立即关闭进口阀门、出口阀门和加药系统，确保污水处理顺利进行，不会将不符合要求的水质排出。
