申请日2018.05.30
公开(公告)日2019.03.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种翻转滤板式两层污水处理净化装置，包括箱体和隔板，所述箱体由隔板分为上下两层，上层为反应池，下层为滤池，所述滤池内固定有滤筒，所述箱体上部固定有溶氧仪和控制器，且溶氧仪和控制器电性连接，所述箱体一侧设有进污管，位于进污管一侧的所述隔板上部设有排污装置，所述反应池内安装有滗水器，所述滤池一侧固定有支架，所述支架上部固定有旋转电机和曝气装置，旋转电机输出轴与位于滤筒内的转轴固定连接，滤筒下部铰接有翻转门。本实用新型通过可旋转的滤板和固定的过滤网，过滤效果更好，电动推杆和翻转门，有效的清除过滤产生的污泥，排污装置有效的清除反应池底部的污泥。
权利要求书

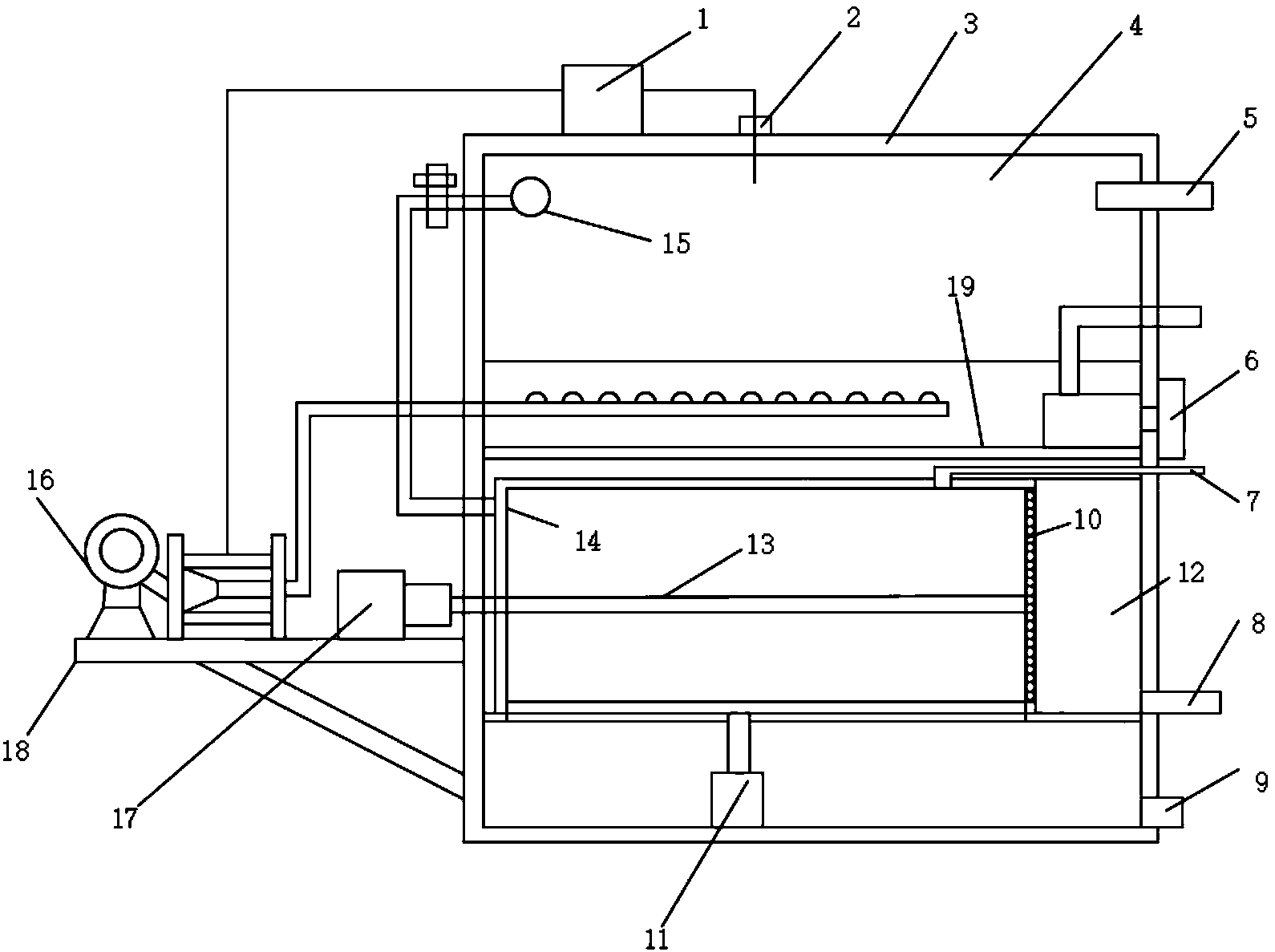

1.一种翻转滤板式两层污水处理净化装置，包括箱体(3)和隔板(19)，其特征在于，所述箱体(3)由隔板(19)分为上下两层，上层为反应池(4)，下层为滤池(12)，所述滤池(12)内固定有滤筒(14)，所述箱体(3)上部固定有溶氧仪(2)和控制器(1)，且溶氧仪(2)和控制器(1)电性连接，所述箱体(3)一侧设有进污管(5)，位于进污管(5)一侧的所述隔板(19)上部设有排污装置(6)，所述反应池(4)内安装有滗水器(15)，所述滤池(12)一侧固定有支架(18)，所述支架(18)上部固定有旋转电机(17)和曝气装置(16)，旋转电机(17)输出轴与位于滤筒(14)内的转轴(13)固定连接，转轴(13)上安装有滤板(20)，滤筒(14)远离旋转电机(17)一侧固定有过滤网(10)，所述滤筒(14)上部固定连接有清洗管(7)，滤筒(14)下部铰接有翻转门(21)，所述翻转门(21)底部固定连接有电动推杆(11)的输出端，位于排污装置(6)一侧的所述滤池(12)设有排污管(8)，排污管(8)下方设有污泥管(9)。
2.根据权利要求1所述的一种翻转滤板式两层污水处理净化装置，其特征在于，所述曝气装置(16)由鼓风机、空气流量计和曝气头组成，曝气头位于反应池(4)底部，且与鼓风机连接，鼓风机与曝气头之间设置有与控制器(1)电性连接的空气流量计。
3.根据权利要求1所述的一种翻转滤板式两层污水处理净化装置，其特征在于，所述滗水器(15)输出端与滤筒(14)固定连接，滗水器(15)上设有阀门。
4.根据权利要求1所述的一种翻转滤板式两层污水处理净化装置，其特征在于，所述电动推杆(11)固定在箱体(3)的内部底壁上。
5.根据权利要求1所述的一种翻转滤板式两层污水处理净化装置，其特征在于，所述滤筒(14)的底部设有污泥收集箱，排污管(8)位于污泥收集箱的上方，电动推杆(11)位于污泥收集箱中。
6.根据权利要求1所述的一种翻转滤板式两层污水处理净化装置，其特征在于，所述控制器(1)内设有型号为AT89S52的单片机，单片机分别与溶氧仪(2)、曝气装置(16)、旋转电机(17)和电动推杆(11)电性连接。
说明书
一种翻转滤板式两层污水处理净化装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种翻转滤板式两层污水处理净化装置。
背景技术
在已公布的专利号为：CN207210217U的对比文件，其中提到，翻转过滤池使用清水清洗，而其中的沉淀物容易造成管道的堵塞，且清水箱占用空间，降低了废水的处理量，在生化池中没有排污装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种翻转滤板式两层污水处理净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种翻转滤板式两层污水处理净化装置，包括箱体和隔板，所述箱体由隔板分为上下两层，上层为反应池，下层为滤池，所述滤池内固定有滤筒，所述箱体上部固定有溶氧仪和控制器，且溶氧仪和控制器电性连接，所述箱体一侧设有进污管，位于进污管一侧的所述隔板上部设有排污装置，所述反应池内安装有滗水器，所述滤池一侧固定有支架，所述支架上部固定有旋转电机和曝气装置，旋转电机输出轴与位于滤筒内的转轴固定连接，转轴上安装有滤板，滤筒远离旋转电机一侧固定有过滤网，所述滤筒上部固定连接有清洗管，滤筒下部铰接有翻转门，所述翻转门底部固定连接有电动推杆的输出端，位于排污装置一侧的所述滤池设有排污管，排污管下方设有污泥管。
优选的，所述曝气装置由鼓风机、空气流量计和曝气头组成，曝气头位于反应池底部，且与鼓风机连接，鼓风机与曝气头之间设置有与控制器电性连接的空气流量计。
优选的，所述滗水器输出端与滤筒固定连接，滗水器上设有阀门。
优选的，所述电动推杆固定在箱体的内部底壁上。
优选的，所述滤筒的底部设有污泥收集箱，排污管位于污泥收集箱的上方，电动推杆位于污泥收集箱中。
优选的，所述控制器内设有型号为AT89S52的单片机，单片机分别与溶氧仪、曝气装置、旋转电机和电动推杆电性连接。
本实用新型的有益效果是：
1、通过可旋转的滤板和固定的过滤网，过滤效果更好，电动推杆和翻转门，有效的清除过滤产生的污泥，排污装置有效的清除反应池底部的污泥;
2、滤板可以旋转，方便对滤板的清洗;
本实用新型设计巧妙，结构合理，适合推广。
