申请日2019.01.05
公开(公告)日2019.09.17
IPC分类号C02F7/00; C02F3/02; B63B35/00
摘要
本实用新型公开了一种用于黑臭水体治理的曝气船，分为船体、方向系统和曝气系统，船体包括浮体、第一不锈钢板、第二不锈钢板和第三不锈钢板，第一不锈钢板上设有漩涡气泵，漩涡气泵连接第一连接气管、第二连接气管、软接头、三通管和衔接管，方向系统包括四条直角输气管道和四条方向控制输气管道，三通管与直角输气管道、方向控制输气管道依次相连通，曝气系统包括密封外管、可调节内管、转动电机和田型通气管道，控制中心分别、太阳能光伏板、蓄电池、漩涡气泵、转动电机和电动闸阀之间相互电性连接，本实用新型提高设备的利用率，对不同黑臭水体间的调配重复利用;该曝气船可根据水体实际情况进行曝气深度调节。
权利要求书
1.一种用于黑臭水体治理的曝气船，所述曝气船自上而下分为三层，分别为船体、方向系统和曝气系统，其特征在于：所述船体包括两条相互平行的长条形浮体，所述两条长条形浮体之间依次固定设有第一不锈钢板、第二不锈钢板和第三不锈钢板，所述第一不锈钢板上设有漩涡气泵，所述漩涡气泵后依次连接设有第一连接气管、第二连接气管、软接头、三通管和衔接管，所述方向系统包括四条直角输气管道和四条方向控制输气管道，所述四条直角输气管道均与三通管的下端口相连通，所述方向控制输气管道的中点与直角输气管道的末端相连通，所述每条直角输气管道上均设有电动闸阀，所述每条方向控制输气管道上均设有若干动态曝气头，所述曝气系统包括密封外管、可调节内管、转动电机和田型通气管道组成，所述密封外管垂直水面密封设置在衔接管内，并穿过和固定在第二不锈钢板上，所述可调节内管设置在密封外管内，所述转动电机设置在衔接管的外侧，其输出轴穿过衔接管，其上设有主动齿轮，所述密封外管的内壁上通过转轴转动设有从动齿轮，所述可调节内管的外壁上设有升降调节齿条，所述升降调节齿条位于主动齿轮和从动齿轮之间，并相互啮合，所述田型通气管道的中心处和可调节内管的下端相连通，所述第三不锈钢板上设有太阳能光伏板、蓄电池和控制中心，所述控制中心分别和太阳能光伏板、蓄电池、漩涡气泵、转动电机、电动闸阀电性连接，所述蓄电池分别和太阳能光伏板、漩涡气泵、转动电机、电动闸阀电性连接。
2.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述不锈钢板之间相互平行，所述不锈钢板和长条形浮体之间相互垂直。
3.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述四条直角输气管道均架设在第一不锈钢板、第二不锈钢板和第三不锈钢板上，所述四条直角输气管道之间相互垂直，并均与浮体之间呈45°角。
4.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述四个方向控制输气管道之间依次首尾固定连接，并形成一个水平的正方形，且每条方向控制输气管道之间并不连通。
5.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述田型通气管道有四条曝气主管，每两条平行曝气主管之间设有四条曝气支管，各曝气支管在交点处连通，田型通气管道和曝气支管上均匀设有若干微孔曝气盘。
6.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述第一不锈钢板上设有气泵底座，所述漩涡气泵固定安装在气泵底座上。
7.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述密封外管的两端口与可调节内管之间设有密封圈。
8.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述密封外管左侧设有第一进气口，所述第一进气口和三通管相连通，所述可调节内管上设有第二进气口，所述第二进气口的活动范围在密封外管内，所述可调节内管的上端封死。
9.根据权利要求1所述的一种用于黑臭水体治理的曝气船，其特征在于：所述第一连接气管上设有压力表，所述第二连接气管上设有安全阀。
说明书
一种用于黑臭水体治理的曝气船
技术领域
本实用新型属于技术水体治理设备技术领域，具体地说，本实用新型涉及一种用于黑臭水体治理的曝气船。
背景技术
随着工业化及城镇化的快速发展，大量工业废水和受污染的地表径流以及未经处理的农业农村废水直接排入自然水体，河流污染物的纳入量超过自身的净化能力，最终导致河道黑臭现象。黑臭水体主要治理办法有化学法、物理法和生物法及组合方法。河道曝气技术是一种投资少、见效快的黑臭水体污染治理技术。通过向水体中通入足够的氧气促使水生生物正常生长，维持水体良好的生态环境。现有技术利用曝气机向水中通入空气来增加水中溶解氧浓度，需从电网配电为曝气机供电，由于不同区域水体均需设置多个曝气机，导致配电线路较为复杂，提高了整体成本，不利于广泛应用。
实用新型内容
本实用新型提供一种用于黑臭水体治理的曝气船，提高设备的利用率，对不同黑臭水体间的调配重复利用;该曝气船可根据水体实际情况进行曝气深度调节。

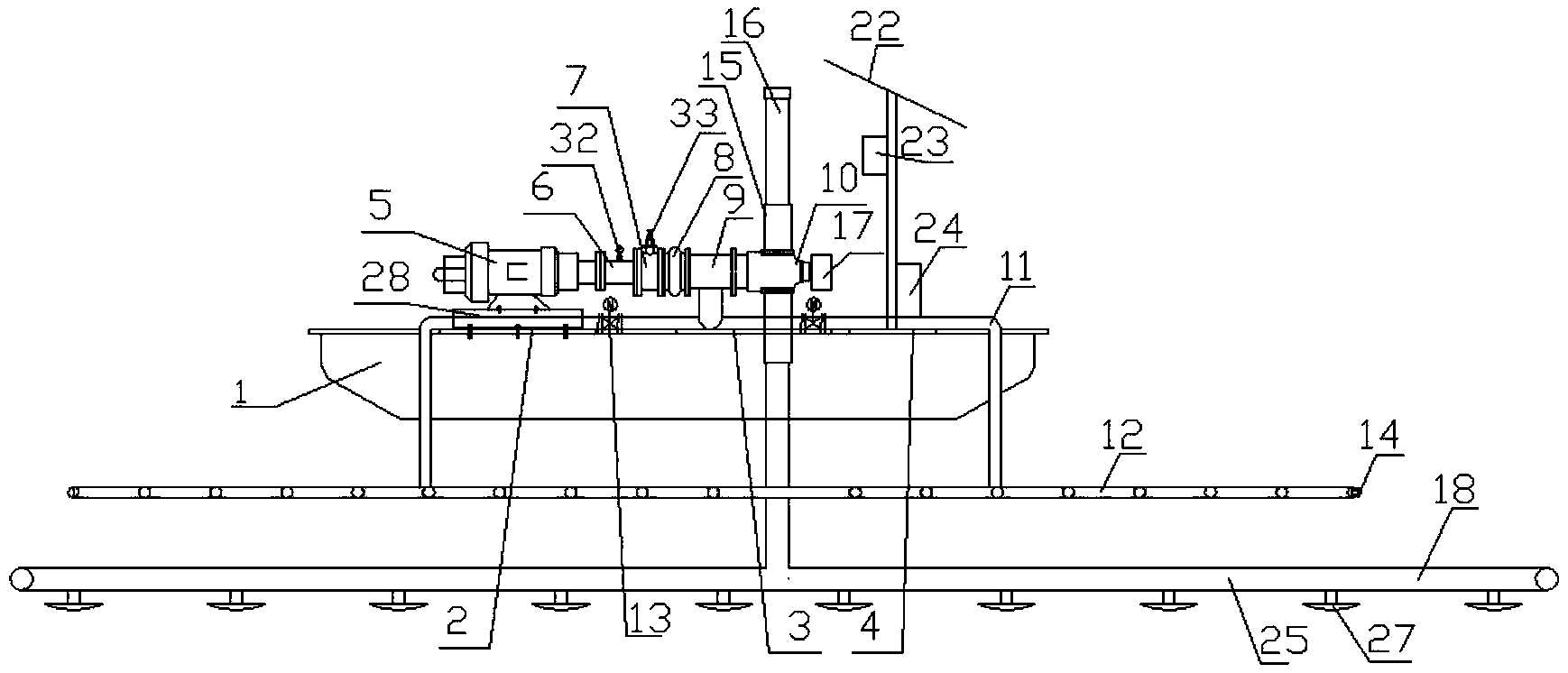

为了实现上述目的，本实用新型采取的技术方案为：一种用于黑臭水体治理的曝气船，所述曝气船自上而下分为三层，分别为船体、方向系统和曝气系统，所述船体包括两条相互平行的长条形浮体，所述两条长条形浮体之间依次固定设有第一不锈钢板、第二不锈钢板和第三不锈钢板，所述第一不锈钢板上设有漩涡气泵，所述漩涡气泵后依次连接设有第一连接气管、第二连接气管、软接头、三通管和衔接管，所述方向系统包括四条直角输气管道和四条方向控制输气管道，所述四条直角输气管道均与三通管的下端口相连通，所述方向控制输气管道的中点与直角输气管道的末端相连通，所述每条直角输气管道上均设有电动闸阀，所述每条方向控制输气管道上均设有若干动态曝气头，所述曝气系统包括密封外管、可调节内管、转动电机和田型通气管道组成，所述密封外管垂直水面密封设置在衔接管内，并穿过和固定在第二不锈钢板上，所述可调节内管设置在密封外管内，所述转动电机设置在衔接管的外侧，其输出轴穿过衔接管，其上设有主动齿轮，所述密封外管的内壁上通过转轴转动设有从动齿轮，所述可调节内管的外壁上设有升降调节齿条，所述升降调节齿条位于主动齿轮和从动齿轮之间，并相互啮合，所述田型通气管道的中心处和可调节内管的下端相连通，所述第三不锈钢板上设有太阳能光伏板、蓄电池和控制中心，所述控制中心分别和太阳能光伏板、蓄电池、漩涡气泵、转动电机、电动闸阀电性连接，所述蓄电池分别和太阳能光伏板、漩涡气泵、转动电机、电动闸阀电性连接。
优选的，所述不锈钢板之间相互平行，所述不锈钢板和长条形浮体之间相互垂直。
优选的，所述四条直角输气管道均架设在第一不锈钢板、第二不锈钢板和第三不锈钢板上，所述四条直角输气管道之间相互垂直，并均与浮体之间呈45°角。
优选的，所述四个方向控制输气管道之间依次首尾固定连接，并形成一个水平的正方形，且每条方向控制输气管道之间并不连通。
优选的，所述田型通气管道有四条曝气主管，每两条平行曝气主管之间设有四条曝气支管，各曝气支管在交点处连通，田型通气管道和曝气支管上均匀设有若干微孔曝气盘。
优选的，所述第一不锈钢板上设有气泵底座，所述漩涡气泵固定安装在气泵底座上。
优选的，所述密封外管的两端口与可调节内管之间设有密封圈。
优选的，所述密封外管左侧设有第一进气口，所述第一进气口和三通管相连通，所述可调节内管上设有第二进气口，所述第二进气口的活动范围在密封外管内，所述可调节内管的上端封死。
优选的，所述第一连接气管上设有压力表，所述第二连接气管上设有安全阀。
采用以上技术方案的有益效果是：本实用新型的一种用于黑臭水体治理的曝气船可在黑臭水体区域内移动曝气;开启旋涡气泵，通过第一连接气管、第二连接气管、软接头和三通管进入到直角输气管道中，通过开关电动闸阀，来控制气流进入到哪条方向控制输气管道中，最后通过动态曝气头将气爆开，曝气船通过动态曝气头排气为曝气船提供驱动力，调节各直角输气管道上的电动闸阀开关比例来控制曝气船的行驶方向和速度，以此来调节不同比例的排气可实现曝气船360°变向移动;运行到需要曝气的水域，根据不同黑臭水体情况不同，需要曝气的深度也随之变化，曝气船可开启转动电机，带动主动齿轮转动，通过与从动齿轮的协作，带动升降调节齿条上下移动，从而带动可调节内管在密封外管内上下移动，可调节内管的下端带动田型通气管道上下移动，当田型通气管道移动到合适的位置时，旋涡气泵将气体通过第一进气口进入到密封外管内，再从第二进气口进入到可调节内管中，之后从可调节内管进入到田型通气管道中，从曝气主管和曝气从管上的微孔曝气盘中形成密集的微小气泡排出，为水体提供充足的氧气，提高水体溶解氧含量，曝气系统上下调节内管深度，来调节曝气深度，与传统的曝气方式相比，本专利所述曝气船可以进行针对性利用，提高设备的利用率，且转移方便，能不同黑臭水体间的调配重复利用;该曝气船可根据水体实际情况进行曝气深度调节，简易操作就能找到最佳曝气深度;曝气船设有多个曝气头，驱动和曝气的同时也提高了水动力，有助于黑臭水体治理;本曝气船采用太阳能光伏供电方式，不需要复杂的配电线路布置，节能环保的同时也降低整体成本;可以实现自动化控制，操作简单且能节省时间和人员成本。（发明人胡玉洁）
